Устройство для измерения параметров вибрации

Устройство для измерения параметров вибрации

Иллюстрации

Показать все

Реферат



Изобретение относится к виброметрии, в частности к устройствам для измерения установивщихся колебаний и ударных процессов в протяженных конструкц11ях. Целью изобретения является обеспечение возможности измере;яия параметров вибрации при воз с/) ю 4 4; ел о со

СООЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) (И) А1 (5!) 4 G 01 Н 11/06

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

Н А BTOPCHOMV СВИДЕТЕЛЬСТВУ (21) 3676277/24-28 (22) 09. 12. 83 (46) 15.07.86. Бюл. N - 26 (72) В.В.Ященко и А.П.мороз (53) 620.178.53(088.8) (56) Авторское свидетельство ССС1

У 450183, кл. G 06 F 15/46, 1973.

Авторское свидетельство СССР

N - 913073 кл. G 01 M 7/00, 1980. (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ПАРАМЕТРОВ ВИБРАЦИИ (57) Изобретение относится к виброметрии, в частности к устройствам для измерения установивщихся колебаний и ударных процессов в протяженных конструкциях. Целью изобретения является обеспечение возможности измерения параметров вибрации при воз.124450310

t5

25 действии импульсных механических нагрузок, а именно диаграммы распределения по длине конструкции амплитуды удара и времени распространения фронта удара. В режиме воздействия удара сигналы датчиков 1, расположен. ных вдоль контролируемого объекта 2, поступают через коммутатор 3 и пороговую схему 12 на вход формирователя

13 импульсов. Импульсом со второго выхода формирователя 13 ключ 16 закрьн:ается на период. распространения ударной волны по объекту. В результа" .те- от регистратора 4 отключаются формирователь 7 импульсов, схема совпадения 11 и ключ 9, работающие в реИзобретение относится к устройствам для измерения установившихся колебаний и ударных процессов в протяжепных конструкциях.

Цель изобретения — обеспечение возможности измерения параметров вибрации при воздействии импульсных механических нагрузок, н частности диаграммы распределения по длине конструкции амплитуды удара и времени распространения фронта удара.

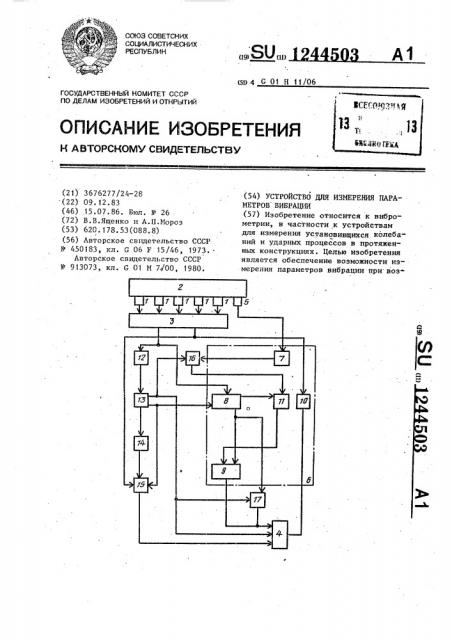

11а Чертеже представлена блок-схема устройства.

Устройство содержат датчики 1, устанавливаемые на контролируемом объекте 2, электронный коммутатор 3, регистратор 4, опорный датчик 5, блок б оценки максимальной амплитуды и формы установившихся колебаний, включающ п формирователь 7 импульсов, соединенный с опорным датчиком 5, последовательно соединенные блок 8 памяти максимальной амплитуды и ключ 9, блок 10 задания координат датчиков, вход которого соединен с вторым выходом коммутатора 3, а выход — с вторым входом регистратора 4, схему 11 совпадения, первый вход которой соединен с вторым входом блока 8 памяти максимальной амплитуды, а выход — с управляющим входом ключа 9, выход которого подключен к первому входу регистратора 4, выходы .датчиков 1 соединены с входами коммутатора 3, а его первый выход — с жиме установиншейся вибрации. Однонременчо открывается ключ 17, через

I который на регистраторе 4 делается отметка о воздействии удара на объект.

Максимальные значения ударных нагрузок фиксируются в блоке 8 памяти максимальной амплитуды. Затем они считываются из блока 8 импульсом с третьего выхода формирователя 13. импульсов, соответстнующим по времени конечному участку импульса с его второго выхода. Через ключ 17 они поступают на регистратор 4 в виде диаграммы распределения амплитуды удара по длине контролируемого объекта.

1 ил. блоком 8 памяти максимальной амплитуды, а также с пороговой схемой 12, последовательно соединенпой с дополнительным формирователем 13 импульсон, электронным счетчиком 14 времени и блоком 15 памяти временных интерналов, второй вход котороro соеди. нен с вторым выходом коммутатора 3, а трений вход — с третьим выходом формирователя 13 импульсов. Упранляющие входы дополнительных ключей

16 и 17 соединены с вторым выходом формирователя 13 импульсов, информационный вход ключа 16 соединен с выходом формирователя 7 импульсов, а выход = с первым входом схемы 11 совпадения, информационный вход ключа 17 соединен с выходами блока 8 памяти максимальной амплитуды, а выход — с первым входом регистратора

4, выход блока 15 памяти временных интервалов соединен с третьим нходом регистратора 4, четвертый вход которого подключен к второму выходу формирователя 13 импульсов, второй вход блока 8 памяти максимальной амплитуды соединен с третьим выходом формирователя 13 импульсов.. Устройство работает следующим образом.

Уровень срабатывания пороговой схемы 12 выбран заранее таким, чтобы при наибольших амплитудах установившихся колебаниях конструкцшл.сигнал

l 244503 4 вателя 13, которьп«соответствует по врел«ени конечному участку импульса с второго выхода формирователя 13, считываются из блока 8 и через ключ

17 поступают на первый вход регистратора 4, где регистрируются в виде диаграмл«ы распределения по длине объекта амплитуды удара.

На первый выход формирователя 13 поступают импульсь«, которые по времени совпадают с передним фронтом сигналов от датчиков 1, Указанные импульсы поступают ««а вход электронного счетчика 14 времени, с помощью которого измеряются значения интервалов между пЕрвь«л« поступившим на его вход импульсом и последующими.

Измеренные значения интервалов фиксируются в блоке 15 памяти временных интервалов в соответствии с сигналами, определяющими принадлежность каждого значения конкретному датчику, которые пос.« упают с второго выхода коммутатора 3 на второй вход блока

15. Импульсом с третьего выхода формирователя 13 эначе««ия временных интервалов считываются из блока 15 и поступают ««а трет«п вход регистратора 4, в котором регистрируются в виде диаграммы распределения по длине конструкции времени распространения фронта удара.

Предлагаемое устройство позволяет измерять параметры не только установившихся колебаний конструкции, но и определять такие параметры вибрации при воздействии ««мпульс««ь«х механ««ческих нагрузок как диаграммы распределения по длине объекта амплитуды удара и времени распространения фронта удара. на ее выходе отсутствовал, т.е. устройство измеряет параметры вибрации при воздействии импульсных механических нагрузок, по амплитуде превышающих наибольшие установившиеся колебания.

Особенность работы кл«оча 16 по сравнению с остальными ключами устройства состоит в том, что при наличии сигнала на управляющем входе он 10 находится в закрытом состоянии и открывается при снятии сигнала. Координаты датчиков 1 заносятся в блок

10 задания координат датчиков, который управляется сигналами с второго выхода коммутатора 3 и вырабатывает сигналы, с помощью которых в регистраторе 4 обеспечивается на выходных материалах масштаб оси

"Расстояние между датчиками".

В режиме установившихся колебаний конструкции сигналы с датчиков 1 через коммутатор 3, а с датчика 5 через открытый ключ 16 поступают в блок 6 оценки максимальной амплитуды и формы установившихся колебаний, в котором при совпадении по времени импульсов с блока 8, фиксирующих мо-. менты появления экстремумов, с выходными импульсами формирователя ? схемой 11 совпадения вырабатываются .импульсы, которыми открывается ключ

9. На вход регистратора 4 поступает соответственно положительное или

В режиме воздействия на объект 40 удара с««г««алы с датчиков 1 по мере распространения фронта удара по объекту поступают через коммутатор 3 и поро- говую схему 12 на вход формирователя

13 импульсов. Импульсом с второго 45 выхода формирователя 13 на период, соответствующий максимальному врел«ени распространения удара по всей длине объекта, закрывается ключ 16, открывается ключ. 17 и в регистрато- 50 ре 4 включается "подкраска" выходных материалов, свидетельствующая о воз" действии удара на контролируемый объект., Сигналы о максимальных амплитудах удара, действующего на дат- 55 чики 1, фиксируются в блоке 8 памяти максимальной амплитуды, а затем импульсом с третьего выхода формиро, отрицательное экстремальное значение сигнала. Выходы датчиков 1 подключаются в определенной последовательности коммутатором 3 к блоку 8 памя- ти максичаль««ой амплитуды.

Формула изобретения

Устройство для измерения параметров вибрации, содержащее датчики, установленные на контролируемом объекте, электронный коммутатор, регистратор и блок оценки максимальной амплитуры и формы установившихся колебаний, включающий первый формирователь импульсов, соединенный с опорным датчиком, последовательно соединенные блок памяти максимальной амплитуды и первый ключ, блок задания координат датчиков, вход которого соединен с вторым выходом коммутатора, а выход " с вторым входом регистратора, схему совпадения, первый вход которой соеСоставитель A. Чистяков

Редактор Л. Пчелинская Техред В.Кадар

Корректор М. Демчик

Тир аж 5.07

Заказ 3906/44

Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4

3 12445 динен с вторым выходом блока памяти максимальной амплитуды, а выход — с управляющим входом первого ключа, выход которого подключен к первому входу регистратора, выходы датчиков соединены с входами коммутатора, à его первый выход — с первым входом блока памяти максимальной амплитуды, о тл и ч а ю щ е е с я тем, что, с целью обеспечения возможности измерения 10 параметров вибрации конструкции при воздействии импульсных механических нагрузок, в него введены последовательно соединенные пороговая схема, второй формирователь импульсов, 15 электронный счетчик времени,. блок памяти временных интервалов, второй вход которого соединен с вторым выходом коммутатора, а третий вход — с третьим выходом формирователя импуль- 20

03 б сов, второй и третий ключи, управляющие входы которых соединены с вторым выходом второго формирователя .импульсов, информационный вход второго ключа соединен с выходом первого формирователя импульсов, а выход— с вторым входом схемы совпадения, информационный вход третьего ключа соединен с вторым выходом блока памяти максимальной амплитуды, а выход — с первым входом регистратора, вход пороговой схемы соединен с первым выходом коммутатора, выход блока памяти временных интервалов соединен с третьим входом регистратора, четвертый входкоторого подключенк второму выходу второго формирователя импуль ,сов,второй входблока памяти максимальной амплитудысоединен свыходом второго формирователяимпульсов.
