Устройство для определения импульса момента электромеханического привода

Иллюстрации

Показать все

Реферат



Изобретение может быть использовано для определения импульса момента электромеханического привода. Цель изобретения состоит в повьппении точности измерения путем снабжения устройства противовесом, уравновешивающим вес платформы с приводом и разгружающим подшипники привода от нагрузки. Устройство содержит платформу для установки привода, прикрепленную посредством нитяного подвеса к основанию,, и противовес в виде двух двуплечих рычагов, к концам которых присоединены с возможностью перемещения вдоль них нити подвеса, а средняя нить подвеса прикрепляется к концу вала привода. 1 з.п. ф-лы, 1 ил. ю 4iik 4iik СД 1C

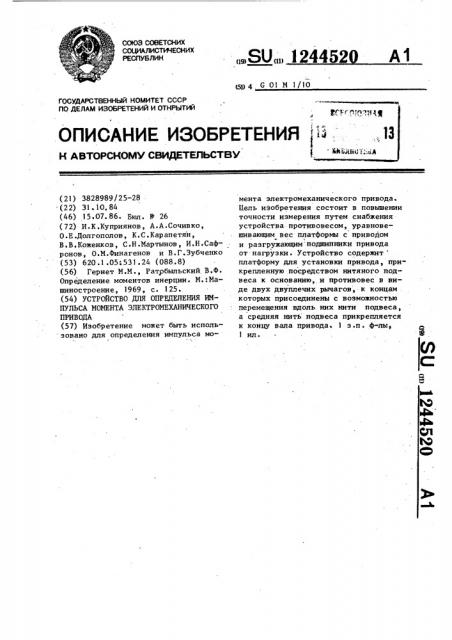

СОЮЗ СО8ЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

„„SU„„124452

А1 g 4 G Ol м 1/10,4

ОГ1ИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

C е

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

llO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3828989/25-28 (22) 31. 10. 84 (46) 15.07. 86. Бюл. У 26 (72} И.К.Куприянов, А.А.Сочивко, О.Е.Долгополов, К.С. Карапетян, В. В. Коженков, С.Н.Мартынов, И.Н. Сафронов, О.М.Финагенов и В. Г.Зубченко (53) 620.1.05:531.24 (088..8) (56) Гернет M.М., Ратрбыльский В.Ф.

Определение моментов инерции. М.:Машиностроение, 1969, с. 1 25. (54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ ИМПУЛЬСА МОМЕНТА ЭЛЕКТРОМЕХАНИЧЕСКОГО

ПРИВОДА (57) Изобретение может быть использовано для определения импульса момента электромеханического привода.

Цель изобретения состоит в повышении точности измерения путем снабжения устройства противовесом, уравновешивающим вес платформы с приводом и разгружающим подшипники привода от нагрузки. Устройство содержит платформу для установки привода, прикрепленную посредством нитяного подвеса к основанию,,и противовес в виде двух двуплечих рычагов, к концам . которых присоединены с возможностью перемещения вдоль них нити подвеса, а средняя нить подвеса прикрепляется к концу вала привода. 1 з.п . ф-лы, 1 ил.

С:

ЬЭ

@hi

CR

Ю

1244520

Для тарировки и создания эталонного значения импульсного момента устройство также снабжено закрепленным на платформе 2 двигателем 8 с маховиком 9, установленным соосно со средней нитью подвеса 4.

Уетройство работает следующим образом, Контролируемый электромеханический привод 3 устанавливается на плат40

Изобретение относится к машиностроению и может быть использовано, для определения импульса момента. электромеханического привода, а также для определения моментов инерции различных изделий.

Бель изобретения — повышение точности измерения путем снабжения устройства противовесом, обеспечивающим разгрузку подшипников платформы от веса платформы, а также путем обеспечения возможности регулирования чувствительности устройства перемещением точек закрепления нитей вдоль плеч рычага. 15

На чертеже показана схема предлагаемого устройства.

Устройство для определения импульса момента электромеханического привода содержит основание 1, размещен- 20 ную на нем с возможностью вращения платформу 2 для размещения электромеханического привода 3, трехнитяной подвес 4, противовес, выполйенный в виде двух двуплечих рычагов 5, шарнирно закрепленных на основании 1.

Одно плечо каждого из рычагов 5 соединено с одной из нитей подвеса

4, причем соединение нити с рычагом выполнено с возможностью перемещения З0 конца нити по рычагу, а на втором плече рычага 5 при необходимости может быть размещен уравновешивающий груз 6 ° Один конец третьей нити подвеса закреплен на основании 1, а 35 второй предназначен для закрепления на валу 7 электромехаиического привода 3. форму 2 таким образом, чтобы ось вала 7 была бы соосна .среднИй нити подвеса 4, эту нить закрепляют на конце вала 7, перемещая грузы 6 по рычагам 5, уравновешивают вес платформы 2 с электромеханическим приводом 3, разгружая тем самым подшипники платформы 2 и привода 3. Создавая эталонный импульс момента с помощью маховика 9 тарируют устройство, т,е. определяют зависимость амплитуды колебаний устройства от величины импульса момента.

После этого включают электромеханический привод 3, при этом возникают крутильные колебания платформы

2 иэ-за действия в момент включения импульса момента, величину которого определяют по амплитуде колебаний.

При необходимости регулировки чувствительности стенда передвигают концы нитей подвеса 4 по рычагам 5, изменяя тем самым длину подвеса 4.

Формула изобретения

1. Устройство для определения импульса момента электромеханического привода, содержащее основание, расположенную на нем с возможностью вращения платформу для размещения электромеханического привода и трех- нитяной подвес, связывающий основание с платформой, о т л и ч а ю— щ е е с я тем, что, с целью повышения точности измерения, оно снабжено противовесом, выполненным в виде двух двуплечих рычагов, шарнирно закрепленных на основании, одно плечо каждого из которых соединено с одной из нитей подвеса, второе предназначено для размещения уравновешивающего груза, а третья нить для присоединения к вапу элетромеханического привода.

2. Устройство по п.1, о т л и ч а ю щ е е с я тем, что нити подвеса соединены с плечами рычагов с возможностью перемещения вдоль них.

Составитель Ю.Григорьев

Редактор Ю,Середа Техред И.Попович Корректор, M.Äåì÷èê
