Установка для испытания на перегиб

Установка для испытания на перегиб

Иллюстрации

Показать все

Реферат



Изобретение относится к испытательной технике и позволяет повысить точность испытаний на перегиб листовых материалов и проволоки за счет фиксации начального момента образования трещины. Установка содержит станину 1, неподвижный захват 3, изгибающий рычаг (ИР) 5 и подпружиненный относительно него подвижный захват в виде клещеобразньк тисков 7. При испытании образец закрепляют между захватом 3 и тисками 7 и растягивают под действием усилия пружины 9. Привод 12 через кривошипно-шатунный механизм передает движение на ИР 5, который совершает наклоны на 90° от вертикального исходного положения и сообщает Is:) 4;; 4:: СП ел

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (SD 4 С 01 М 3/20

ВСГ(." . % Я

13., ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3800354/22-03 (22) 08.10.84 (46) 15.07.86. Бюл. В 26 (71) Верх-Исетский металлургический завод (72) А.И. Пятыгин, Ю.Е. Зубов, М.А. Малыгин и Г.Т. Буторин (53) 620.172(088.8) (56) Испытательная техника: Справочник./Под ред. В.В. Клюева. В 2-х кн. — М.: Машиностроение, 1982, кн. 2, с. 113-114. (54) УСТАНОВКА ДЛЯ ИСПЬГГАНИЯ НА ПЕРЕГИБ. (57) Изобретение относится к испытательной технике и позволяет повы5

„„SU„„1244550 А1 сить точность испытаний на перегиб листовых материалов и проволоки за счет фиксации начального момента образования трещины. Установка содержит станину 1, неподвижный захват

3, изгибающий рычаг (ИР) 5 и подпружиненный относительно него подвижный захват в виде клещеобразных тисков 7. При испытании образец закрепляют между захватом 3 и тисками 7 и растягивают под действием усилия пружины 9. Привод 12 через кривошипно-шатунный механизм передает движение на ИР 5,.который совершает наклоны на 90 от вертикальо ного исходного положения и сообщает

1244550 образцу знакопеременные деформации изг иба. Одновременно через кулису

16 приводится в движение кулачок 19, соединенный с датчиком (Д) 21 и счечиком 22 числа перегибов образца.

Момент возникновения трещины воспринимает пьезокерамический Д 24, коИзобретение относится к испытательной технике,,а именно к установкам для испытания на перегиб листовых материалов, проволоки, и может быть использовано для испытания на перегиб трансформаторной стали для определения ее деформируемости.

Цель изобретения — повышение точности испытаний.

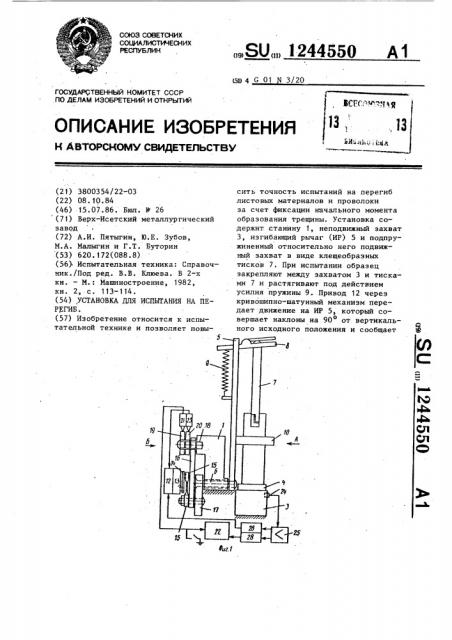

На фиг. 1 изображена установка для испытания на перегиб, общий вид, .на фиг..2 — вид А на фиг. 1; на, фиг.. 3 — вид Б на фиг. 1 ; на фнг. 4— электрическая схема установки.

Установка содержит станину 1, на которой установлены неподвижный захват для крепления образца 2 в виде тисков 3 со сменными губками 4, радиус поверхности которых 5 мм, и изгибающий рычаг 5, смонтированный на оси 6, на свободном конце которого размещен подвижный захват, выполненный в виде клещеобразных тис ков 7, соединенных с рычагом 8 натяжения, второй конец котороГо связан с пружиной 9. Усилие последней отторировано н соответствует 2-6 кгс.

Для удобства крепления образца в подвижном захвате изгибающий рычаг 5 снабжен направляющим поводком 10.

Тиски 3 снабжены фиксирующим винтом 11.

Изгибающий рычаг 5 соединен с приводом 12 через редуктор 13 и кривошипно-шатунно-кулисный механизм, состоящий из кинематически связанных кривошипа 14, шатуна 15, кулисы 16 и рейки 17, жестко закрепленной на изгибающем рычаге 5. Кулиса 16 закреплена на станине 1 с воэможностью поворота вокруг оси 18, на которой установлены два кулачка 19 и 20, жестко связанные с кулисой 16.

1.5

40 торый, срабатывая, отключает счет— чик 22. ИР 5 продолжает движение до возвращения в вертикальное положение.

В этот момент кулачок 20 поворачивается и через Д 23 отключает питание привода 12. 4 ил.

Кулачок 19 соединен с логическим датчиком счетчика 21 числа перегибов, выход которого соединен с входом счетчика 22 числа перегибов. Кулачок 20 соединен с логическим датчиком 23 вертикального положения изгибающего рычага 5.

Для фиксации начального момента образования трещины на внешней поверхности тисков 3 вблизи губок 4, вокруг которых происходит огибание образца 2, установлен пьезокерамический датчик 24, электрически соединенный через усилитель 25 с параллельно включенными реле 26 остановки привода 12, нормально замкнутые.контакты 27 которого включены в цець питания привода 12 параллельно логическому датчику 23, и, реле 28 блокировки входа счетчика 22 числа перегибов, контакты 29 которого заземляют вход счетчика 21.

Установка работает следующим образом.

Перед закреплением образца 2 изгибающий рычаг 5 находится в исходном вертикальном положении. Винтом

11 разводят. тиски 3 и.помещают образец 2 одним концом между ними, верхний конец образца проводят через паз в поводке 10 и заводят в клещеобразные тиски 7. Затем перемещают образец вниз с некоторым усилием, при этом за счет сил трения осуществляется захват образца клещеобразными тисками 7 и его натяжение под действием усилия пружины 9, передаваемого через рычаг 8 натяжения.

Винтом 11 фиксируют нижний конец образца 2.

При нажатии на кнопку "Пуск" через группу контактов 30 кнопки происходит включение привода 12, а через вторую группу контактов 31 счет1244 чик 22 устанавливается в нулевое положение.

После включения двигателя 12 приходит в движение редуктор 13, задающий необходимое передаточное отношение для создания постоянной скорости деформирования 60 перегибов/мин. Далее движение передается через кривошип 14, шатун 15, кулису 16 и рейку 17 на изгибающий ры- 1О чаг 5, который совершает наклоны на 90 вправо и влево от вертикального исходного положения со скоростью

60 перегибов/мин, сообщая образцу 2 знакопеременные деформации изгиба, образец 2 при этом огибается вокруг тисков 3 с губками 4.

Одновременно через кулису 16 при— водится в движение кулачок 19, который, поворачиваясь на 180 изменяет логическое состояние датчи— ка 21, и электрический сигнал посту— пает на счетчик 22 числа перегибов, тем самым регистрируя количество перегибов образца 2. .В момент возникновения трещины в образце 2 возникают упругие меха— нические колебания, воспринимаемые пьезокерамическим датчиком 24, превращающим их в электрические сигналы; которые, проходя через усилитель 25, увеличиваются до величины, необходимой для срабатывания реле

26 и 28. Контакты 29 реле 28 блокировки схода счетчика 22 числа перегибов замыкают вход счетчика на землю, тем самым препятствуя дальнейшему изменению показаний счетчика

22. Нормально замкнутые контакты

27 при срабатывании реле 26 размы40 каются, и напряжение питания подается на привод 12 только через ло550 4 гический датчик 23 вертикального положения изгибающего рычага 5. Из— гибающий рычаг 5 при этом продолжает движение до возвращения в исходное вертикальное, положение. При достижении этого момента кулачок

20, поворачиваясь, изменяет логическое состояние датчика 23 вертикального положения изгибающего рычага и цепь питания двигателя 12 размыкается. Испытание закончено.

Формула изобретения

Установка для испытания на перегиб образцов материала, содержащая станину с установленными на ней неподвижным захватом и изгибающим рычагом, на свободном конце которого размещен подвижный захват, привод с кривошипно-шатунным механизмом, соединенным с изгибающим рычагом, счетчик числа перегибов с датчиком, отличающаяся тем, что, с целью повышения точности испытаний, она снабжена датчиком вертикального положения изгибающего рычага, пьезокерамическим датчиком, установленным на внешней поверхности неподвижного захвата и электрически соединенным с приводом и счетчиком числа перегибов, кулисой с двумя кулачками, установленной на станине с возможностью поворота и шарнирно связанной с шатуном, при этом один кулачок связан с датчиком счетчика числа перегибов, другой кулачок — с датчиком вертикального положения изгибающего рычага, выход которого соединен с приводом, а подвижный захват выполнен в виде клещеобразных тисков и подпружинен относительно изгибающего рычага..

1244550

Фиг. Ф
