Способ исследования кинетики усталостного повреждения материалов

Способ исследования кинетики усталостного повреждения материалов

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

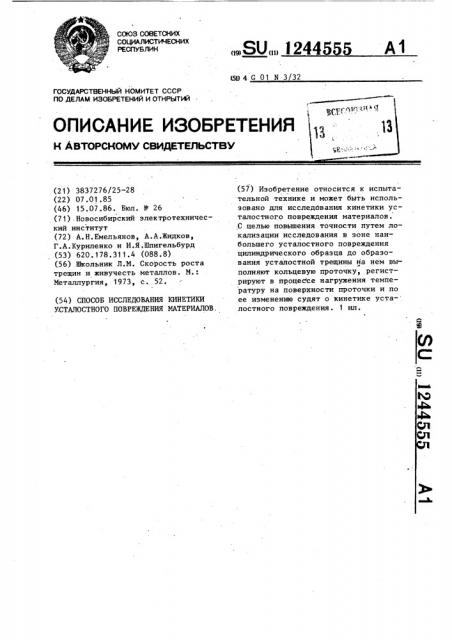

„„Я0„„12445 (sD 4 G 01 N 3 32

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

К АВТОРСХОМУ СВИДЕТЕЛЬСТВУ (21) 383? 276/25-28 (22) 07.01.85 (46) 15.07.86. Бюл. ¹ 26 (7 1).Новосибирский электротехнический институт (72) А.Н.Емельянов, А.А.Жидков, Г.А.Куриленко и И.Я.Шпигельбурд (53) 620.178.311.4 (088 ° 8) (56) .Школьник Л.M. Скорость роста трещин и живучесть металлов. М.:

Металлургия, 1973, с. 52. (54) СПОСОБ ИССЛЕДОВАНИЯ КИНЕТИКИ

УСТАЛОСТНОГО ПОВРЕЖДЕНИЯ МАТЕРИАЛОВ. (57) Изобретение относится к испытательной технике и может быть использовано для исследования кинетики усталостного повреждения материалов.

С целью повышения точности путем локализации исследования в зоне наибольшего усталостного повреждения цилиндрического образца до образования усталостной трещины на нем выполняют кольцевую проточку, регистрируют в процессе нагружения температуру на поверхности проточки и по ее изменению судят о кинетике уста- лостного повреждения, 1 ил.

1244555

Приемник 3 инфракрасного излучения регистрирует, тепловой поток с поверхности образца 1 через сканирующее зеркало 4 и объектив 5. Результаты измерения регистрируют на мониторе 6.

Формула изобретения

Составитель М. Кузьмин

Редактор М.Петрова Техред Н.Бонкаяо Корректор М.Шароши

Заказ 3908/46 . Тираж 778 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4

Изобретение относится к исследованию прочностных свойств материала, а именно к способам исследования . кинетики усталостного повреждения материалов.

Цель изобретения — повышение точности путем локализации исследования в зоне наибольшего усталостного повреждения цилиндрического образца до,образования усталостной трещины.

На чертеже изображейа схема осуществления способа.

Способ осуществляют следующим образом.

В цилиндрическом образце 1 выполняют концентратор напряжений в виде кольцевой проточки 2. Нагружение образца осуществляют по периметру про. точки потери на внутреннее трение гораздо больше, чем в остальном образце вне проточки. Повышение температуры образца на поверхности про- . точки превышает разогрев остальной части образца на несколько градусов, что фиксируется„ тепловизиром, который содержит приемник 3, сканирующее .зеркало 4, объектив 5 и монитор 6.

10 Способ исследования кинетики усталостного повреждения материалов, по которому циклически нагружают образец материала, регистрируют изменение температуры на его поверхности

l5 в зоне образования усталостного повреждения и по нему судят о кинематике усталостного повреждения, о тл и ч а ю шийся тем, что, с целью повышения точности путем ло20 кализации исследования в зоне наибольшего усталостного повреждения цилиндрического образца до образо-. вания усталостной трещины, выполняют в образце концентратор напряжений

25 в виде кольцевой проточки, а температуру регистрируют на поверхности проточки.
