Способ поверки акустического газоанализатора диоксида серы

Способ поверки акустического газоанализатора диоксида серы

Иллюстрации

Показать все

Реферат



Изобретение относится к акустическим измерениям и может быть использовано для поверки промьшшенных акустических газоанализаторов диоксида серы, применяемых в химической промышленности и в цветной металлургии . Целью изобретения является по-, вышение точности поверки за счет исключения ошибки, связанной с наличием в исходной суспензии других компонентов . Согласно способу поверки акустического газоанализатора диоксида серы через газоанализатор пропускают поверочную газовую смесь в виде смеси воздуха с дозируемым содер- . жанием диоксида углерода, которая эквивапентна по скорости звука исследуемой смеси, с диоксидом серы. Такая замена позволяет значительно повысить точность поверки, поскольку исключается ошибка, связанная с наличием в исходной суспензии других компонентов. I (Л ю 4i 4 СЛ Nj СХ)

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)4 G 01 N 29 00

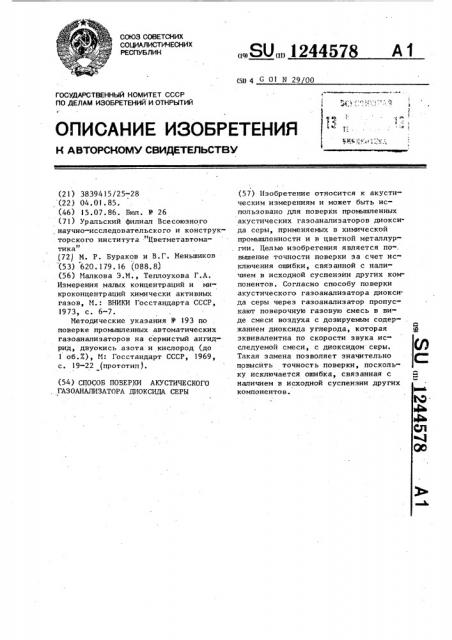

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

15 „ ък 1;.+ «,:, . .:

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ (57) Изобретение относится к акустическим измерениям и может быть использовано для поверки HpoMbIDIJIPHHbIx акустических газоанализаторов диоксида серы, применяемых в химической промышленности и в цветной металлургии. Целью изобретения является по-. вышение точности поверки за счет исключения ошибки, связанной с наличием в исходной суспензии других ком" понентов. Согласно способу поверки акустического газоанализатора диокси. да серы через газоанализатор пропускают поверочную газовую смесь в виде смеси воздуха с дозируемым содержанием диоксида углерода, которая эквивалентна по скорости звука исследуемой смеси, с диоксидом серы.

Такая замена позволяет значительно повысить точность поверки, поскольку исключается ошибка, связанная с наличием в исходной суспензии других компонентов °

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

Ф (21) 3839415/25-28 (22) 04.01.85, (46) 15.07.86. Бюл. В 26 (71) Уральский филиал Всесоюзного, научно-исследовательского и конструкторского института Цветметавтоматика (72) М. P. Бураков и В. Г, Меньшиков (53) 620. 179. 16 (088.8,1 (56) Малкова Э.М., Теплоухова Г.А.

Измерения малых концентраций и микроконцентраций химически активных газов, М.: ВНИКИ Госстандарта СССР, 1973, с. 6-7.

Методические указания У 193 по поверке промышленных автоматических газоанализаторов на сернистый ангидрид, двуокись азота и кислород (до

1 об.7), И: Госстандарт СССР, 1969, с. 19-22 (прототип). (54) СПОСОБ ПОВЕРКИ АКУСТИЧЕСКОГО

ГАЗОАНАЛИЗАТОРА ДИОКСИДА СЕРЫ. ЯО,» 1244578 A 1

1244578

Составитель Г. Федоров

Редактор А. Долинич Техред M.Õîäàíè÷ Корректор И. Муска

Заказ 3909/47 Тираж 778 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4

Изобретение относится к акустическим измерениям и может быть использовано для поверки промышленных акустических газоанализаторов диоксида серы, применяемых в химической.промышленности и в цветной металлургии.

Целью изобретения является повышение точности поверки эа счет исключения ошибки, связанной с наличием н исходной суспензии других компонент.

Способ поверки акустического газоанализатора диоксида серы осуществляется следующим образом, Поверка проводится с акустическим газоанализатором, градуирован-., ным на концентрацию SO в диапазоне от 0 до 50% с ценой деления 0,5 ..

При поверке по эквивалентным пове-, рочным газовым смесям отключают рабочую камеру акустического газоанализатора от пропускания отходящего газа и проверяют установку нуля. Подают в рабочую камеру акустического газоаналиэатора в качестве поверочной газовой смеси смесь воздуха с дозируемым содержанием диоксида углерода. Скорость звука в газовой смеси зависит от молекулярных весов, молекулярных теплоемкостей и концент" раций входящих в нее газовых компонентов. Примесь в воздухе тяжелых многоатомных газов типа S02 уменьшает скорость распространения упругих волн. Причем установлено, что смесь воздуха с дозируемым содержа-, нием диоксида серы SO может быть с успехом заменена смесью воздуха с доэируемым содержанием диоксида угле" рода СО> поскольку они эквивалентны по скорости распространения упругих волн при соответствующем процентном содержании компонент. Пропускают эквивалентную поверочную газовую смесь с небольшой скоростью (0,2-0,5 л/мин) в течение 15-20 с, Регистрируют показания газоанали- . затора. Сравнивают эти показания с содержанием дозируемого компонента в поверочной газовой смеси. Причем для сравнения содержания дозируемого компонента с показаниями газоанализатора определяют концентра5 цию диоксида серы по формуле

С8=0,48 Сс+2 10 Сс -5.10 Сс где С вЂ” кажущаяся концентрация

S диоксида серы, ;

10 Сс - дозированная концентр ация диоксида углерода н поверочной газовой смеси, .

Способ поверки акустического гаэоаналиэатора диоксида серы с по15 мощью эквивалентной поверочной газовой смеси в виде смеси воздуха с доэируемым содержанием диоксида углерода позволяет значительно повысить точность поверки, поскольку

20 исключается ошибка, связанная с наличием в исходной газовой смеси других компонентов.

Формула изобретения

25., Способ поверки акустического газоанализатора диоксида серы, заключающийся в том, что подают поверочную газовую смесь в рабочую камеру газоанализатора, регистрируют показания газоанализатора и сравнивают эти показания с концентрацией дозируемого компонента в поверочной газовой смеси, о т л и ч а ю— шийся тем, что, с целью повы35 шения точности поверки, в качестве поверочной газовой смеси используют смесь воздуха с дозируемой концент рацией диоксида углерода, которая

40 соответствует концентрации диоксида серы

С =0,48 С +2.10 С -5.10 С., с с где С вЂ” концентрация диоксида сеS

45 ры, ;

С - дозированная концентрация

t диоксида углерода в поверочной газовой смеси, .
