Реферат



Изобретение относится к области оптического приборостроения и может быть использовано в биноклях, зрительных трубах и т.п. Целью изобретения является улучшение качества изображения за счет уменьшения астигматизма и дисторсии. Первый компонент окуляра представляет собой обращенный выпуклостью к изображению положительный мениск, оптическая сила которого равна (0,05-0,07)0. На расстоянии (0,98-1,08)-1 от первого компонента размещен второй компонент, вьшолненный в виде, склеенных двояковогнутой 2 и двояковыпуклой 3 линз. Оптическая сила склеенной поверхности второго компонента составляет

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧ ЕСНИХ

РЕСПУБЛИК (51)4 С 02 В 25/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

Вышней юрачои 4 4,5

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPblTHA (21) 3816365/24-10 (22) 21. 11. 84 (46) 15.07. 86. Бюл, Ф 26 (72) Е. Н. Гончаренко, Г.Н. Репинский и С.E.Ñìèðíîâ (53) 535.824.1 (088.8) (56) Турыгин И.А. Прикладная оптика.

М : Машиностроение, 1966, с. 424

426.

Русинов M.M-., Грамматин А.П., Иванов П.Д. и др. Вычислительная оптика .: Справочник Под общей ред. ,М.М.Русинова. — Л.: Машиностроение, 1984, с. 322-323. (54) ОКУЛЯР (57) Изобретение относится к области оптического приборостроения и может быть использовано в биноклях, зрительных трубах и т.п. Целью изобретения является улучшение качества изображения за счет уменьшения астигматизма и дисторсии. Первый компонент окуляра представляет собой

„„SU„„244612 А1 обращенный выпуклостью к изображению положительный мениск, оптическая сила которого равна (0,05-0,07) ф. На

/ расстоянии (О, 98-1,08) $ от первого компонента размещен второй компонент, выполненный в виде склеенных двояковогнутой 2 и двояковыпуклой 3 линз.

Оптическая сила склеенной поверхности второго крмпонента составляет (0,22-0,32)/ / (и ф — фокусное расстояние и оптическая сила окуляра соответственно). Третий компонент — двояковыпуклая линза 4, четвертый компонент склеен из положительного 5 и отрицательного 6 менисков, обращенных вогнутостью к изображению. Фокусное расстояние окуляра 27 мм, относительное отверстие

1:6, угловое поле зрения в пространО стве изображений 65, астигматическая разность менее 5 мм при максимальном угле поля зрения, дистор сия не более 57. 1 ил.

1244612

1 4 форМула изобретения

Составитель H.Àðõèïîí

Редактор Н.Слободяник Техред И,Попович Корректор В.Бутяга

Заказ 3911/49 Тираж 501 Подпи сн ое

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35> Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул, Проектная, 4

Изобретение относится к оптическому приборостроению, а именно к окулярам, и может быть использовано в биноклях, зрительных трубах и т.п.

Целью изобретения является улучшение качества изображения за счет уменьшения астигматизма и дисторсии.

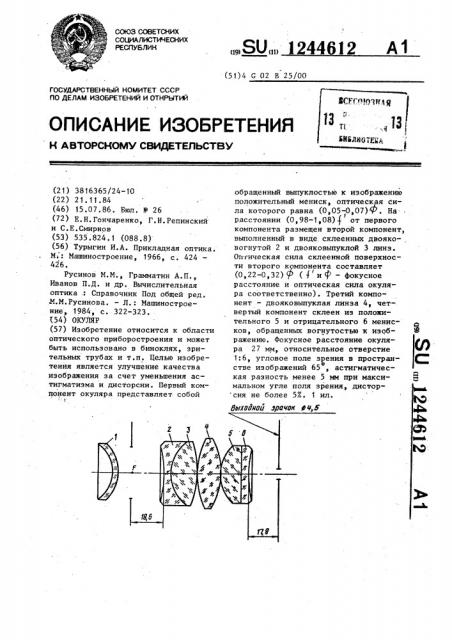

На чертеже изображена оптическая схема окуляра, Окуляр содержит четыре компонента: первый — положительный мениск 1, обращенный выпуклостью к изображению, второй положительный компонент, склеен из двояковогнутой 2 и двояковыпуклой 3 линз, третий компонент— двояковьптуклая.линза 4, четвертый положительный компонент склеен из положительного 5 и отрицательного 6 менисков.

Предлагаемый окуляр имеет следующие характеристики: фокусное расстояние 27 мм, относительное отверстие -.:6, угловое поле зрения в пространстве изображений 65. Выходной зрачок удален на 17,9 мм от последней поверхности, а в пространстве предметов зрачок расположен практически в бесконечности. В разработанном варианте окуляра положительный ме" ниск 1 имеет оптическую силу, равную

0,06 от оптической силы всего окуляра, установлен на расстоянии 0,3 фокусного расстояния окуляра перед передней фокальной плоскостью или на расстоянии 0,98 — 1,08 фокусного расстояния окуляра от второго компонента, а склеенная поверхность первого компонента имеет оптическую силу — 0,28 относительно оптической силы Всего окуляра.

Качество изображения, создаваемого окуляром, характеризуется следую5 mg.ми величинами аберраций в обратном ходе лучей;: продольная сферическая аберрация не более 0,2 мм, хроматическая разность сферических аберраций не более О,i мм, астигматическая

>0 разность менее 5 мм при максимальном угле поля зрения и менее 2 мм по полю зрения,, дисторсия не более 5 .

Окуляр, содержащий три положительных компонента, первый из которых склеен из двояковогнутой и

20 двояковыпуклой линз, второй — двояковыпуклая линза, а третий склеен из положительной и отрицательной линз, отличающийся тем, что, с целью улучшения качества изображения за счет уменьшения астигматизма и дисторсии, перед первым компонентом на расстоянии (0,98t

1,08) установлен положительный мениск:, обращенный выпуклостью к

З0 изображению, оптическая сила которого, равна (0,05-0,07)ф, положительная и отрицательные линзы третьего компонента выполнены в виде менисков, обращенных вогнутостью к изображению, а оптическая сила склеенной поверхности первого компонента составляет — (0,22-0,32)ф, где 1 - и

Ф вЂ” фокусное расстояние и оптическая сила окуляра соответственно.
