Реферат



Изобретение может быть использовано для получения красочных изображений и позволяет увеличить количество расцветок и обогащение оттенков наблюдаемых калейдоскопических изображений. У одного уз торцов многогранной трубки 2 с внутренней зеркальной поверхностью установлены два прозрачных диска 3 и 4, имекнцих ра- , диальные теплопроводные каналы, выполненные в виде прозрачных для света металлических пленок. На пленках расположены многоцветные калейдоскопические элементы, выполненные на основе жидких кристаллов. При вращении дисков 3 и 4 их торцы нагреваются от нагревателя 8. Тепло по теплопроводным каналам поступает к жидкокристаллическим ячейкам, которые изменяют свой цвет, давая красочные изображения, наблюдаемые зрителем. 2 ил. .с & Hill |-VHAWVVV (Л tND NU 4ib СЛ

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (51) 4 G 02 В 27/08

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ . " .,:3

М ABTOPCHOMV СВИДЕТЕЛЬСТВУ (21) 3602210/24-10 (22) 01.06.83 (46) 15.07.86. Бюл. ¹ 26 (72) К.К.Бобошко (53) 688.747 (088.8) (56) Патент США № 4262441, кл. 46/1 R, опублик. 1981.

Авторское свидетельство СССР № 190617, кл. С 02 В 27/08, 1966. (54) КАЛЕЙДОСКОП (57) Изобретение может быть использовано для получения красочных изображений и позволяет увеличить количество расцветок и обогащение оттенков наблюдаемых калейдоскопических изображений. У одного из торцов мно„„SU„„1244615 А1 гогранной трубки 2 с внутренней зеркальной поверхностью установлены два прозрачных диска 3 и 4, имеющих ра-, диальные теплопроводные каналы, выполненные в виде прозрачных для света металлических пленок. На пленках расположены многоцветные калейдоскопические элементы, выполненные на основе жидких кристаллов. При вращении дисков 3 и 4 их торцы нагреваются от нагревателя 8. Тепло по теплопроводным каналам поступает к жидкокристаллическим ячейкам, которые изменяют свой цвет, давая красочные изображения, наблюдаемые зрителем.

2 ил.

1244615

Формула изобретения

Составитель С, Пржевск ий

Редактор Н. Слободяник Техред И. Попович Корректор JI ÏèëèïåHêo

Заказ 3911/49 Тираж 501 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113033, Москва, Ж-35, Раушская наб. „д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул, Проектная, Изобретение относится к калейдоскопам и предназначено для получения к р ас очных из о бр аже ний .

Целью изобретения янляется увеличение количества расцветок и обогащение оттенков наблюдаемых калейдоскопических изображений.

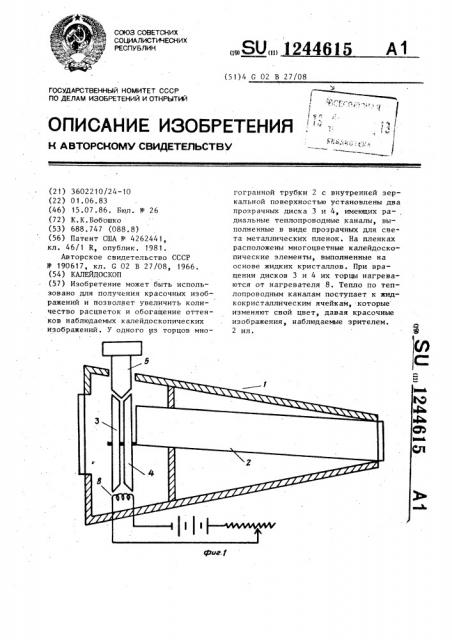

На фиг. 1 показано устройство калейдоскопа, на фиг. 2 — устройство диска с жидкокристаллическими ячейками, образующими калейдоскопический рисунок.

Калейдоскоп содержит корпус 1, многогранную трубку 2 с внутренней зеркальной поверхностью, у одного иэ оснований которой соосно установлены два прозрачных диска 3 и 4, связанные с фрикционом 5 и имеющие

- радиальные теплопронодные каналы 6, выполненные в виде прозрачных для света металлических пленок, на которых расположены многоцветные калейдоскопические элементы 7, ныполненные на основе, жидких кристаллов, нагревание которых осуществляется нагревателем 8.

Калейдоскоп работает следующим образом.

Вращением фрикциона 5 приводят во 4ращение диски 3 и 4, ксторые, проходя сВоНМН торцоными поверх1 ностями мимо нагревателя 8, получают тепло. Тепло, полученное от устройства 8 l70 теплопроводным каналам 6, трансформируется к жидкокристаллическим ячейкам 7, и они

5 изменяют свой цвет. Полученные таким образом изображения на дисках

3 и 4 накладываются друг на друга и, отражаясь от зеркальных граней трубки ?, создают красочные изображения, которые и видит наблюдатель.

Калейдоскоп, содержащий корпус с входным и выходным отверстиями, многогравную трубку с внутренней зеркальной поверхностью, у одного из оснований которой соосно установлены с возможностью вращения дна прозрач2О ньгх диска, несущих многоцветные эле менты, отличающийся тем, что, с целью увеличения количестна расцветок и обогашения оттенков наблюдаемых калейдоскопических изображений, 1з него введен нагреватель, расположенный в непосредственной блиэости GT торцовых поверхностей дисков, на которых выполнены радиальные теплопроводные каналы в виде про30 зрачных металлических пленок, а мно-. гоцветные элементы расположены на каналах и выполнены на основе жидких кристаллов.
