Преобразователь постоянного напряжения

Преобразователь постоянного напряжения

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике и может быть использовано в источниках вторичного электропитания . Цель изобретения - повышение надежности путем исключения режима одновременного открытого состояния транзисторов. При замыкакии управляющего ключа 9 (10) возникает ток через резистор 11 и открывается транзистор (Т) 1 (2). Ток коллектора Т 1 (2) через резистор 17 и диод 16 открывает Т 4 (3) . Сбой в блоке управления устройства не вызывает выхода из строя транзисто ров Т 1-4. При замыкании управляющих ключей 9 и 10 одновременно Т 1 и 2 будут открыты, а Т 3 и 4 закрыты, так как токи их баз будут шунтироваться ключами 9 и 10 через диоды 13 и 14. При этом токи баз уменьшаются до нуля за время переключения диодов 13 и 14, которое очень мало. Таким образом сквозные токи через транзисторы определяются только зарядом неосновных носителей в базах транзисторов благодаря введению диодов 13-16. 1 ил. с о (Л ю 4 4 Од

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„124477

А1 (gg 4 Н 02 И 7/5387

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТ8ЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

М АBTOPCHOMY СВИДЕТЕЛЬСТВУ (21) 3730326/24-07 (22) 04.04.84 (46) 15.07.86. Бюл. № 26 (72) В.В. Заяш и M.È. Богданович (53) 621.314.58(088.8) (56) Авторское свидетельство СССР № 752659, кл. Н 03 M 7/537, 1977.

Патент США № 3490027, кл. 321-3, Н 02 M 7/537, 10..06.71.

Электроника, 1973, № 3, с. 62, рис.. 1. (54) ПРЕОБРАЗОВАТЕЛЬ ПОСТОЯННОГО

НАПРЯЖЕНИЯ (57) Изобретение относится к электротехнике и может быть использовано в источниках вторичного электропитания. Цель изобретения — повышение надежности путем исключения режима одновременного открытого состояния транзисторов. При замыкании управляющего ключа 9(10) возникает ток через резистор 11 и открывается транзистор (Т) 1 (2) . Ток коллектора Т 1 (2) через резистор 17 и диод 16 откры" вает Т 4 (3) . Сбой в блоке управления устройства не вызывает выхода из строя транзисторов Т 1-4. При замыкании управляющих ключей 9 и 10 одновременно Т 1 и 2 будут открыты, а Т 3 и 4 закрыты, так как токи .их баз будут шунтироваться ключами 9 и 10 через диоды 13 и 14. При этом токи баз уменьшаются до нуля за время переключения диодов 13 и 14, которое очень мало. Таким образом

"сквозные токи" через транзисторы определяются только зарядом неосновных носителей в базах транзисторов благодаря введению диодов 13-16.

1 ил.

1 1244776 2

ВНИИПИ Заказ 3926/57 Тираж 631 Подписное

Произв.-полигр. пр-тие, r. Ужгород, ул. Проектная, 4

Изобретение относится к электротехнике и может быть использовано в источниках вторичного электропитания систем радиотехники, автоматики и вычислительной техники. 5

Целью изобретения является повышение надежности преобразователя напряжения путем исключения режима одновременного открытого состояния транзисторов. 10

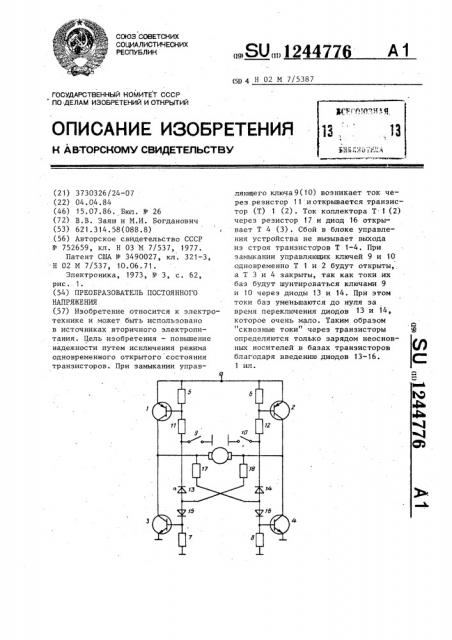

На чертеже представлена схема предлагаемого устройства.

Преобразователь постоянного напряжения содержит первый, второй, третий и четвертый транзисторы 1-4, управляющие переходы которых шунтированы резисторами 5 — 8, первый 9 и второй 10 управляющие ключи, резисторы 11, 12, две пары диодов 13, 14 и 15, 16 и два токоограничивающих резистора 17, 18.

Преобразователь постоянного напряжения работает следующим образом.

В исходном состоянии управляющие

25 ключи 9 и 10 разомкнуты и транзисторы 1-4 закрыты.- Ток в нагрузке отсут.ствует.

При замыкании управляющего ключа

9 возникает ток через резистор ii, который открывает транзистор 1. Ток коллектора транзистора 1 через резистор 17 и диод 16 открывает транзистор 4, и в нагрузке протекает ток положительного (условно) направ.ления. После,размыкания ключа 9 35 преобразователь возвращается в исходное состояние.

Аналогичным образом при замыкании управляющего ключа 10 открываются транзисторы 2 и 3 и в нагрузке проте- 40 кает ток,отрицательного (условно) направления.

При нормальной работе блок управления управляющими ключами обеспечи- 45 пает импульсы управления без перекрытия во времени. Однако, как в любом устройстве, в блоке управления может возникнуть отказ или сбой, при .котором на оба управляющих клю- 50 ча 9, 10 подаются управляющие сигналы, приводящие их к замыканию, что обычно приводит к выходу из строя

1 силовых транзисторов. B данном преобразователе при замыкании двух ключей 9 и 10 одновременно транзисторы !и 2 открыты,а транзисторы 3 и 4 закрыты, та.к как токи из баз шунтир уются ключами 9 и 10 через циоды 13 и 14.

При замыкании управляющих ключей 9 и 10 токи баз транзисторов

3 и 4 уменьшаются до нуля за время переключения диодов 13 и 14, которые очень малы, и поэтому сквозные токи через транзисторы определяются только зарядом неосновных носителей в базах транзисторов.

Формула изобретения

Преобразователь постоянного напряжения, содержащий первый и:второй транзисторы, эмиттеры которых подсоединены к первому входному вы— воду преобразователя, управляющие переходы шунтированы резисторами, а коллекторы подключены к первому и зторому выходным выводам преобразователя и к коллекторам соответственно третьего и четвертого транзисторов, управляющие переходы которых шунтированы резисторами, а эмиттеры подключены к второму входному выводу преобразователя, первый и второй управпяющие ключи, первые выводы которых подсоединены к второму входному вывоцу преобразователя, а вторые вьпзоды соединены через резисторы с базами соответственно первого и второго транзисторов, два токоограничи|зающих резистора„, о т л и— ч а и шийся тем, что, с целью повышения надежности путем исключения режима одновременного открытого состояния транзисторов, в него ввецены д за,циода, подключенных като,цами к зторым выводам соответственно пер)зого и второго управляющих ключей, а анодами — к анодам двух, других введенных диодов и через токоограничивающие резисторы соответственно к второму и первому выходным выводам преобразователя, при этом катоды двух других диодов подключены к базам соответственно третьего и четвертого транзисторов.
