Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК,51 4 А 01 С 3/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ,:- .

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

<9 79

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3391235/30-15 (22) 27.01.82 (46) 23.07.86. Бюл. № 27 (71) Кубанский ордена Трудового Красного

Знамени сельскохозяйственный институт (72) П. А. Фурсин, И. А. Потапенко и И. М. Петренко (53) 631.862.1 (088.8) (56) Экспериментальное обоснование параметров высоконапорного импульсного водоподъемника с/х назначения, обеспечивающего Одновременное обеззараживание воды. Материалы диссертации Агаева P. Г. на соискание звания кандид. техн. наук. М., 1969, о. 142.

Агаев P. Г. Исследование обеззараживающего действия электроимпульсного водоподьемника. Научно-технический бюллетень по электрификации с/х. Вып. 3/15, 1971, с. 3 — 5.

Авторское свидетельство СССР № 762770, кл. А 01 С 3/00, 1978.

ÄÄSUÄÄ 1245272 А1 (54) (57) РАЗДЕЛИТЕЛЬ МАТЕРИАЛОВ

НА ФРАКЦИИ, преимущественно жидкого навоза, содержащий снабженный загрузочным патрубком горизонтально размещенный цилиндрический корпус с выполненными на его внутренней поверхности винтовыми пазами и расположенным внутри него сливным патрубком с конической приемной воронкой, отличающийся тем, что, с целью повышения эффективности разделения, а также обеззараживания навоза в потоке путем воздействия на него электрогидравлическим ударом, разделитель снабжен электродами, установленными внутри корпуса и соединенными с генератором импульсного тока.

1245272

Я Ф.п. гр сли» 2

Составитель 1!. Фурсин

Текред И. Верес Корректор М. Максимишинен

Тираж 679 Г!одписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий! !3035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Редактор С. Патрушева

Заказ 3934/!

Изобретение относится к сельскому хозяйству, в частности к устройствам для разделения жидкого навоза на фракции.

Цель изобретения — повышение эффективности разделения, а также обеззараживания навоза в потоке путем воздействия на него электрогидравлическим ударом.

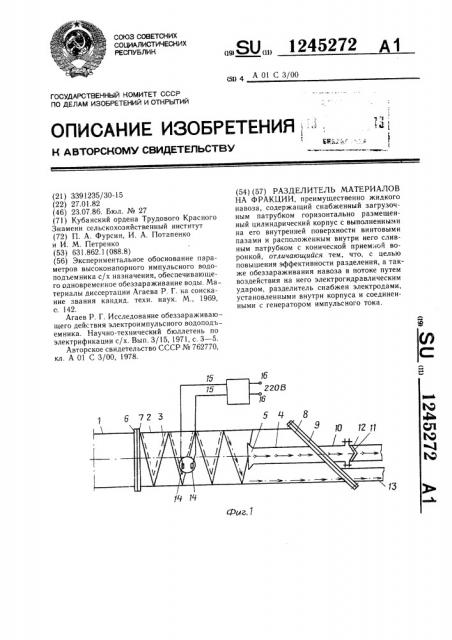

На фиг. 1 изображена схема разделителя материалов на фракции, общий вид; на фиг. 2 — схема генератора импульсного тока.

Разделитель материалов на фракции, преимущественно жидкого навоза, содержит снабженный загрузочным 1 патрубком горизонтально размещенный цилиндрический корпус 2 с выполненными на его внутренней поверхности винтовыми пазами 3 и расположенным внутри него сливным 4 патрубком с конической приемной воронкой 5.

Загрузочный 1 патрубок соединен с корпусом 2 разделителя посредством фланцев 6 и 7.

Соединенные между собой фланцы 8 и 9, связанные со сливным 4 т!атрубком, снабжены патрубком 10 для выхода смеси жидкой фракции с легкими примесями, сообщающимся посредством фильтра 11 со сливной трубой 12.

Фильтр 11 связан с патрубком 13 выхода твердой фракции.

Внутри корпуса 2 размещены электроды

14, соединенные с генератором 15 импульсного тока, питающегося от источника 16 переменного тока напряжением 220 В.

Генератор 15 импульсного тока (фиг. 2) содержит накопительный конденсатор С, высоковольтный диод Д, ограничительное сопротивление Р, трансформатор Тр первичной обмотки напряжением 220 В, вторичной высоковольтной обмотки порядка 20 кВ.

Формирующий промежуток ФП представляет собой воздушный разрядник, служащий для подбора энергии, требуемой,для осуществления электрогидравлического эффекта.

Разделитель материалов на фракции работает следующим образом.

Поток жидкого навоза через загрузочный 1 патрубок и фланцы 6 и 7 поступает в корпус 2 на винтовые пазы 3, ко5

1О

Зо торые вызывают вращение движуще" îñÿ потока. Возникающие при этом центробежные силы, содержащиеся в навозе, прижимают тяжелые частицы к поверхности корпуса 2 и перемещают их вдоль него к патрубку 13, через который они выходят в виде твердой фракции. Одновременно в общем потоке происходит и обеззараживание навоза и уплотнение твердой фракции на периферии устройства.

За счет злектрогидравлического удара это явление происходит следующим образом.

При включении генератора 15 импульсного тока источника (фиг. 1) происходит заряд накопительного конденсатора С до напряжения 10 кВ, который показан на однополупериодной схеме (фиг. 2). Воздушный разрядник срабатывает по достижении максимального потенциала (т. е. приблизительно 10 кВ) на конденсаторе С и энергия, запасенная в конденсаторе, импульсно выделяется между электродами 14 в виде электрогидравлического удара. Энергия удара определяется из соотношения: д g 7так > /max.

i о

В результате воздействия электрогидравлического удара происходит дополнительное уплотнение твердой фракции на периферии корпуса устройства; гибель микрофлоры и всех типов болезнетворных и других бактерий. При этом соли, находящиеся в жидком навозе, переходят в состояние легко усвояемое корнями растений различных сельскохозяйственных культур.

Жидкая фракция обеззараженного навоза перемещается в коническую приемную воронку 5 и далее по трубе 4 через фланцы 8 и 9 попадает в патрубок 10 и очищается сетчатым фильтром 11 от крупных легких примесей, поступает в сливную трубу 12.

Изменение производительности и качества осветления производится путем регулирования сечения выходных отверстий сливной трубы 12 и патрубка 13 твердой фракции, а также путем изменения частоты электрогидравлического удара.
