Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

„„Я0„„1245328 (51) 4 А 63 В 69 40

А2

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (61) 361795 (21) 3806495/28-12 (22) 29.10.84 (46) 23.07.86. Бюл. № 27 (71) Республиканский учебно-методический кабинет Казпотребсоюза (72) В. К. Усольцев и М. Г. Байжиенов (53) 685.648 (088.8) (56) Авторское свидетельство СССР № 361795, кл. А 63 В 69/40, 1971. (54) (57) УСТРОЙСТВО ДЛЯ МЕТАНИЯ

МЯЧЕЙ по авт. св. № 361795, отличаюи ееся тем, что, с целью повышения эффективности тренировки путем приближения ее к реальным условиям, оно снабжено установленным в веркней части корпуса сигнализатором начала действий противника, концевым выключателем, смонтированным в нижней части корпуса и электрически связанным с сигнализатором, и регулируемым упором, установленным на ступице связанного с пазовым кулачком червячного колеса с возможностью взаимодействия с концевым выключателем.

1245328

1

Изобретение относится к области спорта и может быть использовано для тренировки воллейболистов при обучении и совершенствовании приемов мяча защитного и нападающего характера.

Цель изобретения — повышение эффективности тренировки путем приближения ее к реальным условиям.

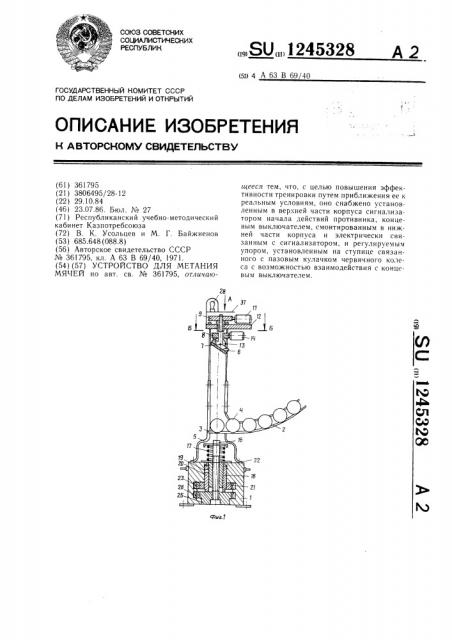

На фиг. 1 изображено устройство в разрезе, вид сбоку; на фиг. 2 — то же, вид сзади; на фиг. 3 — вид Л на фиг. 1; на фиг. 4 — сечение Б — Б на фиг. 1; на фиг. 5— развертка пазового кулачка и установка концевого выключателя.

Устройство для метания мячей состоит из корпуса 1, в котором размещен механизм выталкивания мячей, лотка 2 с приемной лункой 3 для мячей 4, смонтированного на четырех телескопических опорах 5, закрепленных на корпусе, отражателя 6, горизонтальная ось 7 которого шарнирно соединена с вертикальной осью 8, связанной посредством червячного колеса 9 и червяка 10 с электродвигателем !l, установленным на планке 12, смонтированной на телескопических опорах 5. Отражатель 6 снабжен червячным сектором 13, взаимодействующим с электродвигателем 14 посредством червяка 15.

Механизм выталкивания мячей содержит боек 16, находящийся под действием пружины 17, и. закрепленный на нем посредством резьбового соединения пазовый кулачок 18, с которым взаимодействует палец 19, усTBHoBëåííûé в ступице 20 червячного колеса 2!. Кулачок 18 имеет возможность поступательного движения и предохранен от проворота Illil0HKQH 22, perrrterrH0H B Kopпусе 1. Червячное колесо 21 входит в зацепление с червяком 23, соединенным с электродвигателем 24.

Боек 16 входит в шлицы червячного колеса 25 и имеет возможность осевого перемещения. Червячное колесо 25 соединено через червяк 26 с электродвигателем 27.

Вращением червячного колеса 25 регулируется величина предварительного сжатия пружины 17, следовательно, сила удара бойка 6 по мячу 4.

5 !

О !

Устройство снабжено установленным в верхней части корпуса 1 сигнализатором начала действий противника в виде электролампочки 28, концевым выключателем 29, смонтированным в нижней части корпуса 1 и электрически связанным с лампочкой 28, и регулируемым упором 30, установленным на ступице 20 червячного колеса 21 с возможностью взаимодействия с концевым выключателем 29.

Электролампочка 28 закреплена на кронштейне 31, который в свою очередь прикреплен к. планке 12.

Устройство работает следующим образом.

На лоток 2 укладывают мячи 4. Под действием веса мяч скатывается в приемную лунку 3. Вращением червячного колеса 25 от двигателя 27 устанавливают неооходимую силу удара бойка 16 rro мячу . Затем включают двигатель 24, который через червяк 23 приводит во врагцение червячное колесо 21 с пальцем 19. Палец 19 взаимодействует с криволинейным пазом кулачка 18 и перемещает последний совместно с бойком 16 в осевом направлении. Боек, проходя через лунку 3, производит удар по мячу 4 с усилием, равным силе сжатия пружины 17. При дальнейшем вращении колеса 21 боек 16 вместе с кулачком 18 возвращается в исходное положение.

Направление полета мяча зависит от положения отражателя 6, которое может быть установлено до начала либо в гроцессс тренировки. Отражатель 6 поворачивают относительно горизонтальной оси 7 путем передачи вращения от двигателя 17 через червяк 15 червячному сектору 13, а относительно вертикальной оси 8 от двигателя 11 через червяк 10 и червячное колесо 9.

За время одного оборота ступицы 20 упор 30 входит в контакт с роликом 32 концевого выключателя 29, который зажигает лампочку 28. Как только упор 30 сходит с ролика 32 лампочка гаснет.

Управление всеми двигателями осугцествляется с одного пульта (не показано), который может быть установлен на корпусе либо вынесен за пределы устройства.

1245328

Вид А

27 за

Б Б

75 èà. 5
