Вяжущее

Вяжущее

Иллюстрации

Показать все

Реферат

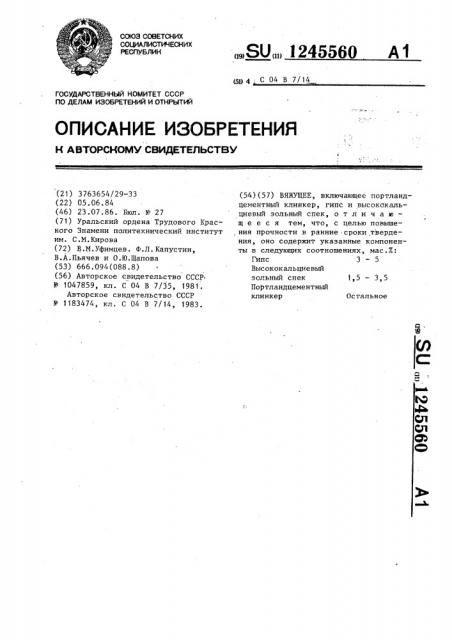

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК др4 С 04 В 7/14

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А8ТОРСНОМУ СВИДЕТЕЛЬСТВУ

Остальное

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3763654/29-33 (22) 05.06.84 (46) 23.07.86. Бюл. №- 27 (71) Уральский ордена Трудового Красного Знамени политехнический институт им. С.M.Êèðîâà (72) В.M.Уфимцев. Ф.Л. Капустин, В.А.Пьячев и О.Ю.Щапова (53) 666.094(088.8) (56) Авторское свидетельство СССР № 1047859, кл. С 04 В 7/35, 1981.

Авторское свидетельство СССР № 1183474, кл. С 04 В 7/14, 1983.

Л0 „, 1245560 А1 (54) (57) ВЯЖУЩЕЕ, включающее портландцементный клинкер, гипс и высококальциевый зольный спек, о т л и ч а ю— щ е е с я тем, что, с целью повыше, ния прочности в ранние сроки твердения, оно содержит указанные компоненты в следующих соотношениях, мас.X:

Гипс 3 — 5

Высококальциевый зольный спек i,5 — 3,5

Портландцементный клинкер

1245560 г Предел прочности при сжатии, MIIa, в возрасте, сут

Состав вяжущего, 7 Клинкер

Добавки пс

3 7 28

Обожженная высококальциевая

Зольный высококальциевый зола спек

94,0

1,5

93,5

2,5

93,5

93,5

4,0

10

9,2 45,0 . 64,1 98,8

75.166

8,7 43,6 62,0 94,3

8,1 39,4 58,5

90,5

Составитель О.Моторина

Редактор И,Дербак Техред О.Сопко Корректор А. Зимокосон,Заказ 3957/ 15 Тираж 640 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие,, г.ужгород, ул.Проев-,ëÿÿ, 4

Изобретение относится к промышленности строительных материалов и может быть использовано при производстве быстротвердеющих вяжущих и бетонов.

Цель изобретения — повышение прочности в ранние сроки твердения.

Вяжещее получают совместным помолом в-шаровой мельнице портландцементного клинкера, гипса и зольного спека до удельной поверхности 3,5 м /т или 10 путем совместного механического перемешивания портландцемента с тонкоизмельченным зольным спеком.

Минералогический состав зольного высококальциевого спеха„ %: силикаты

I (в основном двухкальциевый силикат)

30,2 — 35,9; алюминаты (в основном

С . А,„ а также С А) 12-17,2; алюмоИ ферритная стекловидная фаза (в основном алюмоферриты кальция) 39,9-44,3; свободная известь 0,4-2,7; сульфат кальция 3,4-4,3.

Полученное вяжущее затворяют водой при воцовяжущем отношении 0,28 и формуют образцы-кубы 2х2х2 см, которые испытывают на сжатие через 3,7 и

28 сут воздушно-влажного твердения.

В таблице приведены результаты испытания предлагаемого вяжущего в сравнении с известным, 9,9 49 5,69,0 101,0

10,6 53,0 76,0 104,5

11 3 54 0 78 0 105 7

10,9 52,0 75,5 104,0

10,4 50,0 70,0 100,5

8,6 42,2 62,9 96,4
