Электромеханическое устройство для приводного механизма ремизоподъемной каретки

Электромеханическое устройство для приводного механизма ремизоподъемной каретки

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (59 4 D 03 С 1/06, 13/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

RO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3452107/28-12 (22) 17.06.82 (46) 23.07.86. Бюл. № 27 (71) Централен Савет при научно технически саюзи (BG) (72) К. К. Цветков и Т. П. Тонев (BG) (53) 677.954.22 (088.8) (56) Авторское свидетельство НРБ № 27182, кл. D 03 С 1/06, 1977. (54) (57) ЭЛЕКТРОМЕХАНИЧЕСКОЕ УСТРОЙСТВО ДЛЯ ПРИВОДНОГО МЕХАНИЗМА РЕМИЗОПОДЪЕМНОЙ КАРЕТКИ, содержащее замки, установленные в направляющих с возможностью прямолинейнога возвратно-поступательного движения посредством привода перемещения замков и пружин, по числу замков электромагниты с подпружиненными якорями, каждый из котрых установлен с возможностью кинематического замыкания с соответствующим замком посредством паза в его нижней части и отверстия в его направляющей, и подьÄÄSUÄÄ 1245634 емные механизмы крючков, отличающееся тем, что, с целью повышения надежности в работе, оно снабжено по числу замков дополнительными электромагнитами с подпружиненными якорями, каждый из которых установлен напротив соответствующего основного электромагнита с подпружиненным якорем с возможностью кинематического замыкания с соответствующим замком посредством дополнительного паза в его нижней части, и дополнительного отверстия в его направляющей, привод перемещения замков выполнен в виде поворотной рамки и по числу замков двуплечих рычагов, при этом в верхней части каждого замка выполнено отверстие, в котором свободно расположено одно плечо двуплечего рычага, установленное с возможностью взаимодействия с поворотной рамкой, а другое плечо двуплечего рычага кинематически связано с соответствующим подъемным механизмом крючка.

1245634

Составитель Б. Кисин

Техред И. Верес Корректор Г. Решетник

Тираж 425 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Редактор И. Николайчук

Заказ 3965/!9

Изобретение относится к текстильной промышленности, конкретнее к устройствам для приводных механизмов ремизоподъемной каретки на ткацком станке.

Цель изобретения — повышение надежности устройства в работе.

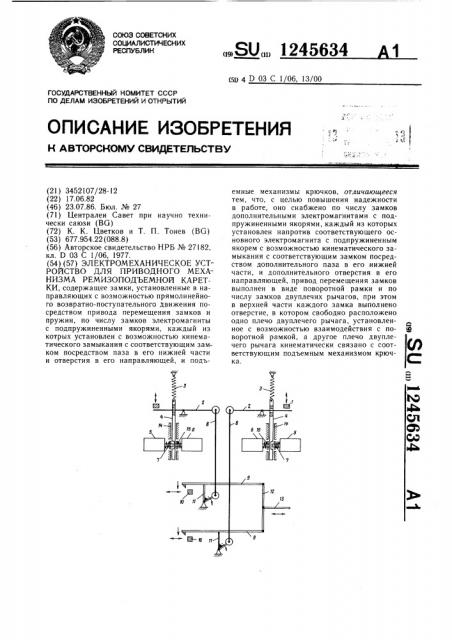

На чертеже представлена кинематическая схема электромеханического устройства.

Устройство содержит привод, выполненный в виде поворотных рамок 1, установленных с возможностью взаимодействия с двуплечими рычагами 2. Пружины 3 кинематически связаны с замками 4. Устройство содержит также электромагниты 5 и 6.

Электромагнит 5 имеет подпружиненный якорь 7. Одно плечо двуплечего рычага проходит через отверстие, выполненное в замке 4, а другое плечо 8 кинематически связано с крючком 9, установленным с возможностью взаимодействия с ножом

10 подъемного механизма 11 крючка 9.

Крючки 9 через планку 12 и рычаг 13 механически связаны с ремизкой (не показана).

Замки 4 установлены в направляющих

14, при этом в последних выполнены пазы, в которых размещены якори 7 и 15 электромагнитов 5 и 6.

Устройство работает следующим образом.

При вращении главного вала ткацкого станка (не показан) поворотная рамка 1 нажимает на внешнее свободное плечо двуплечего рычага 2. При отсутствии управляющего импульса на обмотках электромагнитов 5 и 6 подпружиненные якори

7 и 15 размещены в отверстиях направляющих 14. В результате фрикционного взаимодействия якорей 7 и 15 с замком 4 последний остается неподвижным. При подаче управляющего импульса на электромагниты 5 и 6 якори 7 и 15 втягиваются и освобождают замок 4. Под действием пружины 3 замок 4 поднимается и поворачивает свободное плечо двуплечего рычага 2. При этом плечо 8 через подъемный механизм 11 поворачивает крючок 9. Последний освобождается от ножа 10 и ремизка поднимается. Этот цикл осуществляется за один оборот главного вала ткацкого станка. Возврат ремизка в исходное положение происходит при отсутствии управляющих импульсов на обмотках электромагнитов 5 и 6 и при взаимодействии поворотной рамки 1 с рычагом 2.
