Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

1бп 4 Е 05 В 47/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ ", 13

К АВТОРСКОМУ(СВИДЕТЕЛЬСТВУ (2.1) 3795097/28-12 (22) 01.10.84 (46) 23.07.86. Бюл. Ф 27 (71) Специальное проектно-конструкторское и технологическое бюро по погружному электрооборудовани0 для бурения скважин и добычи нефти Всесоюзногонаучно-производственного объединения Потенциал (72) А.М.Гребень, Г.Г.Кондратенко и А.И.Макогон (53) 683.33(088.8) (56) Авторское свидетельство СССР

Ф 1079809, кл. Е 05 В 47/00, 1982. (54)(57) 1 ° ЭЛЕКТРОМЕХАНИЧЕСКИЙ

ЗАМОК, содержащий установленные в корпусе подпружиненный ригель, установленный с возможностью продольного перемещения, фиксатор крайнего

„„SU„„1245680 А1 закрытого положения ригеля, средство управления ригелем, включающее шток с ручкой на одном конце и размещенным на нем кулачком, электромагнит и запорную планку, о т л и ч а— ю шийся тем, что, с целью повышения удобства пользования, он снаб-: жен средством блокировки, включающим пару шарнирно сочлененных при помощи оси рычагов, один из которых шарнирно закреплен на корпусе, а другой подпружинен, при этом ось рычагов служит для взаимодействия с электромагнитом для открывания замка, шток подпружинен, установлен с возможностью осевого перемещения в направлении, параллельном перемещению ригеля, и на свободном конце имеет паз для взаимодействия с подпружиненным рычагом.

1245680

1О

20

2. Замок по и. 1, о т л и ч а— ю шийся тем, что он снабжен фиксатором крайнего открытого положения ригеля, включающим роликовую защелИзобретение относится к запирающим устройствам, например кодовым замкам.

Цель изобретения — повышение удобства пользования.

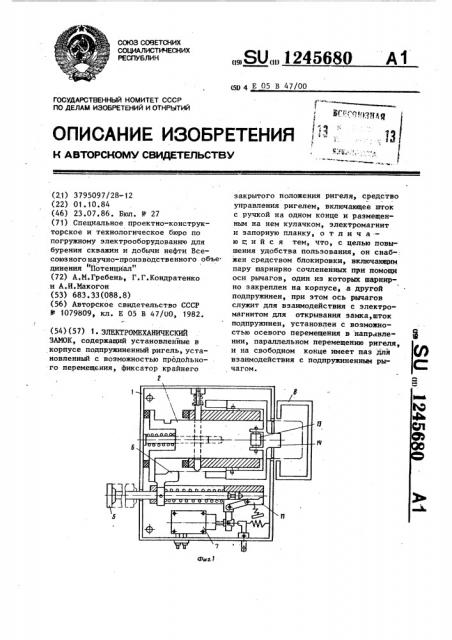

На фиг. 1 показан замок, открытое положение со снятой крышкой; на фиг. 2 — то же, запертое положение; на фиг. 3 — роликовая ",àùåëêà; на фиг. 4 — средство блокировки; на

Fèã. 5 — кинематическая схема замка.

Замок содержит размещенные в корпусе 1 подпружиненный ригель 2, установленный с возможность!> продольного перемещения, фиксатор 3 крайнего закрытого положения ригеля 2, средство управления ригелем, включающее шток 4 с. ручкой 5 на одном конце и размещенным на нем кулачком

6, электромагнит 7 и запорную планку 8, средство блокировки, имеющее пару шарнирно сочлененных посредством оси 9 рычагов, один 10 из которых шарнирно закреплен на корпусе„ а другой 11 подпружинен. При этом ось рычагов служит для взаимодейст- вия с электромагнитом 7 для открывания замка, шток 4 подпружинен, установлен с возможностью осевого перемещения в направлении, параллельном перемещению ригеля, и на другом свободном конце имеет паз

12 для взаимодействия с прдпружиненным рычагом 11, причем замок снабжен фиксатором крайнего открытого ригеля включающим роликовую защелку 13, закрепленную на корпусе с возможностью взаимодействия ее ролика с ригелем и имеющую язычок 14 для взаимодействия с запорной планкой 8.

Работа замеса поясняется с помощью кинематической схемы, приведенной на фиг. 5.

Перед началом закрывания двери и фиксации ее в закрытом положении производится ручной взвод пружины штока 4. При этом нажимают вручную ку, закрепленную на корпусе с возможностью взаимодействия ее ролика с ригелем и имеющую язычок для взаимодействия с запорной планкой, на ручку 5,Иток 4 перемещается и пружина сжимается. В конце перемещения шток 4 автоматически фиксиру;ется средством блокировки, при этом подпружиненный рычаг 11 попадает в паз 12 (фиг. 4). Ригель 2 находится внутри корпуса замка и зафиксирован роликовой защелкой 13.

Пружина ригеля 2 сжата.

Фиксатор 3 отключен и не препятствует перемещению ригеля 2, в таком положении замок готов к закрыванию двери.При закрывании двери запорная планка 8, которая находится на двер-, ной раме, действует на язычок 14 роликовой защелки 13. При этом ригель освобождается .и под действием пружины перемещается по направлению, попадая в отверстие в запорной планке 8 и автоматически фиксируя дверь в запертом положении. В конце перемещения ригеля 2 фиксатор 3 попадает в паз ригеля и фиксирует его в закрытом положении двери.

Для открывания замка с наружной стороны двери необходимо набрать код на панели электронного блока (не показан).

При правильном наборе кода подается электрический импульс на электромагнит 7. его якорь перемещается и с помощью тяги поворачивает рычаг, который действует на подвижную ось

9 средства блокировки, Рычаг 11 теря. ет устойчивость и выходит из паза

12 штока 4. Под действием пружины шток 4 перемещается и в начальный момент кулачок 6 (см. фиг. 2) освобождает фиксатор 3 и тем самым освобождает ригель 2 от.фиксации. Затем кулачок своей опорной поверхностью действует на выступ ригеля 2 и перемещает его внутрь корпуса 1 замка.

При этом ригель освобождает запорную планку 8 и расфиксирует дверь °

В конце хода ригеля роликовая защелз 3245680 с ка 13 фиксирует ригель 2 внутри эам- что повышает удобство пользока в открытом положении двери. вания, позволяет использовать дисПредлагаеьый электромеханический танционное управление при отпн" замок не требует ручки для отпирания рании замка.

I ролика

Фи8.3 язычка

Действ электро сРиг.5
