Реферат



,|112 124569

Класс 21е, 37о, 2Ыз Зо

21(|з 3оз

СССР

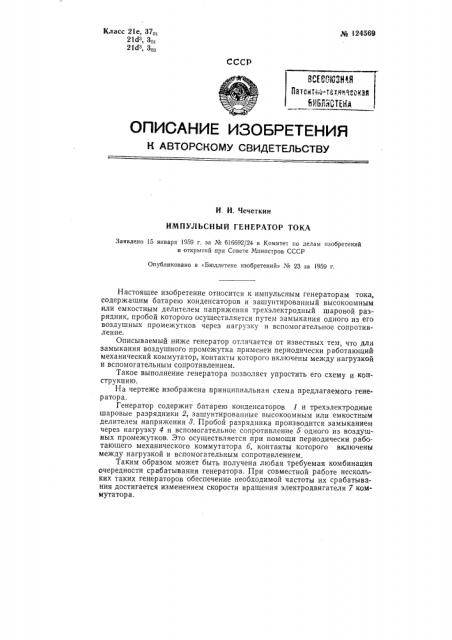

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

И. И. Чечеткин

ИМПУЛЬСНЪ|Й ГЕНЕРАТОР ТОКА

Заявлено 15 января 1959 г. за М 616692/24 в Комитет по делам изобретений и открыт и при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» Мз 23 за 1959 r.

Настоящее изобретение относится к импульсным генераторам тока, содержащим батарею конденсаторов и зашунтированный высокоомным или емкостным делителем напряжения трехэлектродный шаровой разрядник, пробой которого осуществляется путем замыкания одного из его воздушных промежутков через нагрузку и вспомогательное сопротивление.

Описываемый ниже генератор отличается от известных тем, что для замыкания воздушного промежутка применен периодически работающий. механический коммутатор, контакты которого включены между нагрузкой и вспомогательным сопротивлением.

Такое выполнение генератора позволяет упростить его схему и конструкцию.

На чертеже изображена принципиальная схема предлагаемого генератора а.

Генератор содержит батарею конденсаторов 1 и трехэлектродные шаровые разрядники 2, зашунтированные высокоомным или емкостным делителем напряжения 8. Пробой разрядника производится замыканием через нагрузку 4 и вспомогательное сопротивление 5 одного из воздушных промежутков. Это осуществляется при помощи периодически работающего механического коммутатора б, контакты которого включены между нагрузкой и вспомогательным сопротивлением.

Таким образом может быть получена любая требуемая комбинация очередности срабатывания генератора. При совместной работе нескольких таких генераторов обеспечение необходимой частоты их срабатывания достигается изменением скорости вращения электродвигателя 7 коммутатора. № 1245б9

Предмет изобретения

Комитет по делам изобретений и открытий при Совете Министров СССР

Редактор В. М. Парнес Гр 95

Подп. к печ. 21.1-60 г.

Тираж 750 Цена 25 кон.

Информационно-издательский отдел.

Объем 0,17 и. л, 3ак. 475

Типография Комитета по делам изобретений и открытий при Совете Министров СС Р

Москва, Петровка, 14.

1. Импульсный генератор тока, содержащий батарею конденсаторов и зашунтированный высокоомным или емкостным делителем напряжения трехэлектродный шаровой разрядник, пробой которого осуществляется путем замыкания одного из его воздушных промежутков через нагрузку и вспомогательное сопротивление, отл и ч а ю щи и с я тем, что для замыкания воздушного промежутка применен периодически работающий механический коммутатор, контакты которого включены между нагрузкой и указанным сопротивлением.

2. Применение одного вращающегося механического коммутатора для поочередного управления несколькими импульсными генераторами тока по и. 1.
