Реферат



СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (19) (11) n1) 4 Е 21 F 5/00

--ь

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 2548100/22-03, (22) 25. 11. 77 (46) 23.07.86. Бюл . № 27 (71) Восточное отделение Всесоюзного научно-исследовательского института горно-спасательного дела (72) А.С.Голик, Г.П.Баринов, Д.Ю.Палеев и Ю.В.Чуриков (53) 622,817.9(088.8) (56) Авторское свидетельство СССР

¹ 282238, кл. Е 21 F 5/20, 1969.

Авторское свидетельство СССР № 478116, кл. Е 21 С 37/00, 1972. (54) (57) СПОСОБ ПРЕДОТВРАЩЕНИЯ ВЗРЫВА ГАЗОВОЗДУШНОЙ СМЕСИ, заключающийся в подаче во взрывоопасную среду ингибитора, отличающийся тем, что, с целью повышения эффективности нейтрализации взрывоопасной среды и уменьшения расхода ингибитора за счет повышения точн< сти определе ния времени введения ингибитора до образования взрывоопасной ситуации, предварительно регистрируют концентрацию газовоздушной смеси и при приближении ее к предельно-допустимым взрывоопасным концентрациям в зону предполагаемого скопления взрывоопасных газов подают ингибитор до момента образования в ней взрывоопасной концентрации.

1245714

Составитель И.Федяева

Техред Л.Олейник Корректор E.Ñèðîõìàí

Редактор Н.Марголина

Заказ 3972/23

Тираж 436 Подписное

ВНИИПИ Государственного комитета СССР

IIo делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб.,д . 4/5

Производственно-полиграфическое предприятие, г,ужгород, ул.Проектная,4

Изобретение относится к горной промышленности и может быть исполь,зовано для предупреждения взрывов газовоздушных смесей на газоносных угольных пластах в тупиковых выработках.

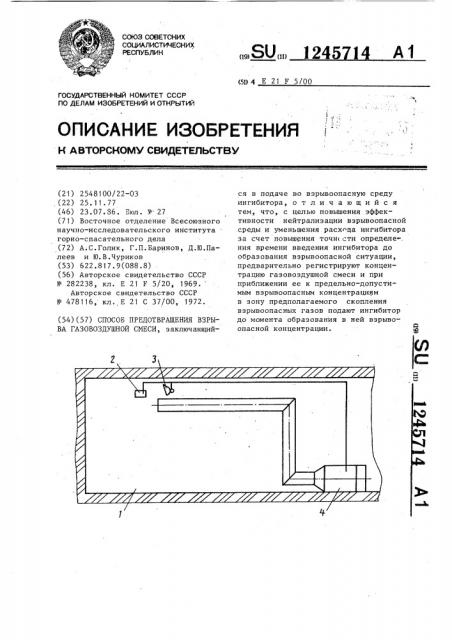

Цель изобретения — повышение эффективности нейтрализации взрывоопасной среды и уменьшение -расхода ингибитора за счет повышения точности определения времени введения ингибитора до образования взрывоопасной ситуации, На чертеже изображена принципиальная схема устройства, при помощи которого осуществляется предлагаемый . способ, продольный разрез выработки.

В тупиковой горной выработке 1 у кровли на некотором, расстоянии (36 м) от предполагаемого места взрыва устанавливают датчик 2, вырабатывающий определенные электрические сигналы, соединенный через звуковой сигнализатор 3 с установкой 4 для получения ингибитора, например, флегматизирующей аэрозоли из фреона °

114-В2.

Способ осуществляется следующим образом. °

При образовании в забое тупиковой выработки 1 концентрации газовоздушной среды, например метана, около

4,37., что еще не является концентрациеи взрыва газовоздушной смеси, датчик

2 регистрирует эту концентрацию и посылает сигнал через сигнализатор

3 на установку 4, которая включается в работу и начинает. вырабатывать ингибитор — iфлегматизирующую аэрозоль из фреона 114-В2,и подавать ее во взрывоопасную зону до образования взрывоопасной концентрации метана, предотвращая взрыв в этой зоне.

Способ предотвращения взрыва газовоздушной смеси может быть применен и в других местах скопления взрывоопасных газов. Например, датчик может быть установлен на угольном ц комбайне, при работе которого возникают взрывоопасные ситуации.

Применение предлагаемого сйособа предотвращения взрыва газовоздушной смеси на газоносных угольных д пластах в значительной мере повышает эффективность нейтрализации взры-. воопасной среды, что позволяет обеспечить беэопасность,ведения работ в газовых шахтах.
