Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„Я0„„1245746 А1 (, 1> 4 F 03 B 13 22

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3769730/25-06 (22) 06.07.84 (46) 23.07.86. Бюл. № 27 (72) И. А. Пятак (53) 621.483 (088.8) (56) Авторское свидетельство СССР № 1129407, кл. F 03 В 13/12, 1983. (54) (57) ВОЛНОВАЯ УСТАНОВКА, содержащая плавучую упругую трубу, подсоединенную выходом к входу преобразователя, и равномерно установленные внутри трубы обратные клапаны, отличающаяся тем, что, с целью повышения удельной мощности и увеличения надежности работы, труба заполнена порциями жидкости, имеющей плотность, большую 1, с образованием воздушных промежутков между ними, а вход трубы подсоединен к выходу преобразователя.

1245746

Составитель М. Классон

Редактор Н. Марголина Техред И. Верес Корректор М. Демчик

Заказ 3973/24 Тираж 447 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Изобретение относится к гидроэнергетике и может быть использовано в волновых энергетических установках.

Цель изобретения — повышение удельной мощности и увеличение надежности работы.

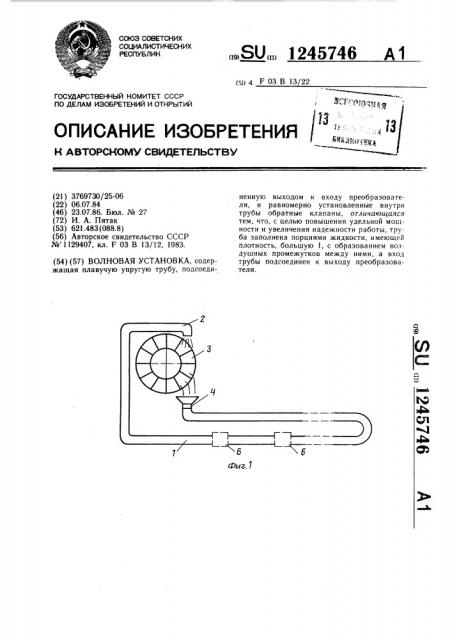

На фиг. 1 изображена волновая установка, общий вид; на фиг. 2 — упругая труба, разрез.

Волновая установка содержит плавучую упругую трубу 1, заполненную порциями жидкости, имеющую плотность, большую единицы, с образованием воздушных промежутков между ними и подсоединенную выходом 2 к входу преобразователя 3, а входом

4 — к его выходу, и равномерно установленные внутри трубы 1 обратные клапаны 5.

Установка содержит также поплавки 6, установленные вдоль трубы 1.

Установка работает следующим образом.

Плавучая упругая труба 1 изгибается согласно форме волн, при этом порции жидкости в ней перемещаются от гребней волн к их впадинам со скоростью движения волн.

Каждая из порций жидкости создает напор ЬЬ, определяемый высотой волны, и на выходе 2 трубы 1 создается напор, определяемый суммой напоров порций жидкости.

Обратные клапаны 5, расположенные равномерно вдоль трубы 1, препятствуют обратному перетоку жидкости.
