Способ сжигания предварительно подготовленной топливовоздушной смеси

Способ сжигания предварительно подготовленной топливовоздушной смеси

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5D 4 F 23 D 21/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

/PE с

Зона топлив одушной смеси дозах

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3708897/24-06 (22) 11.03.84 (46) 23.07.86. Бюл. № 27 (72) М. Я. Пурмал (53) 662.951.2 (088.8) (56) Авторское свидетельство СССР № 840582, кл. F 23 D 21/00, 1979.

Авторское свидетельство СССР № 1103040, кл. F 23 С 11/00, 1982. (54) (57) СПОСОБ СЖИГАНИЯ ПРЕДВА—

РИТЕЛЬНО ПОДГОТОВЛЕННОЙ ТОПЛИ—

ÄÄSUÄÄ 1245803 д ) ВОВОЗДУШНОЙ СМЕСИ путем формирования факела, разделенного фронтом воспламенения на зоны подачи смеси и горения, и воздействия на факел электрическим полем заданной напряженности для создания электрического разряда, отлачаюи ийся тем, что, с целью повышения экономичности, электрический разряд создают в зоне подачи смеси, а напряженность поля поддерживают соответствующей разряду коронного типа.

1245803

Составитель 3. Языков

Реда кто р А. Ша ндор Техред И. Верес Корректор A. Зимокосов

Заказ 3978!27 Тираж 514 Ilo тписноe

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раугиская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Изобретение относится к энергетике и может быть использовано в горелках, например, котельных агрегатов.

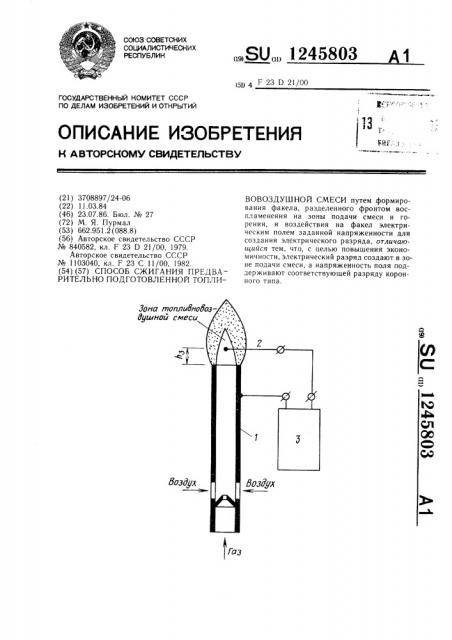

На чертеже изображено устройство для реализации предлагаемого способа.

Устройство содержит горелку 1, электрод

2 и блок 3 питания.

Пример. При осуществлении способа в горелку 1 подают предварительно подготовленную топливовоздушную смесь. После зажигания над горелкой образуется факел с фронтом горения, зона подачи смеси и зона горения. Электрод 2 помещают в зоне смеси факела и включают блок 3 питания, после чего между электродом 2 и срезом горелки 1 появляется электрическое поле, которое воздействует на топливовоздушную зону факела.

Напряженность электрического поля поддерживают соответствующей коронному разряду электрода 2 путем регулирования напряжения блока 3 питания. Напряжение составляет 4 кВ, а ток 200 мА.

10 При расположении электрода 2 в зоне смеси факела прирост тепловыделения пламени по сравнению с контролем (без включения блока 3 питания) составляет 2,4о.
