Привод золотников поршневой расширительной машины

Привод золотников поршневой расширительной машины

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„,Я0„„1245817 д1

yg4F25 В 9/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3689610/23-06 (22) 05.01.84 (46) 23.07.86. Бюл. № 27 (72) А. И. Гайворонский, Ю. Г. Пронин и А. М. Савенков (53) 621.57 (088.8) (56) Патент США № 1946659, кл. 91 — 251, 1934. (54) (57) ПРИВОД ЗОЛОТНИКОВ ПОРШ—

НЕВОЙ РАСШИРИТЕЛЬНОЙ МАШИНЫ, содержащий общий коленчатый вал и кинематически связанные с ним шатуны золотников, отличающийся тем, что. с целью повышения быстроходности и экономичности, кинематическая связь у каждого золотника выполнена в виде своего коленчатого вала с шестерней на нем, а также зубчатого планетарного ме анизма с водилом и корончатой шестерней, которая установлена с возможностью поворота и снабжена рычагом управления, причем водило соединено с шестерней.

1245817

Состани ель С. Галимов

Техред И. Верее Корректор А. Тяско

Тираж 482 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Редактор A. Шандор

Заказ 3981 28

Изобретение относится к машиностроению, а именно к расширительным газовым машинам.

Цель изобретения — повышение быстроходности и экономичности.

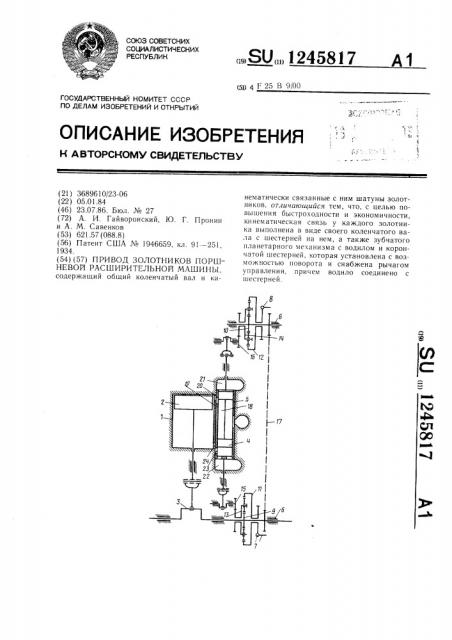

На чертеже изображена принципиальная схема предлагаемой поршневой машины.

Поршневая расширительная машина двойного действия содержит цилиндр 1 с поршнем 2, соединенным с коленчатым валом 3, механизм газораспределения, выполненный в виде двух концентричных золотников 4 и 5, привод которых соединен с коленчатым валом 3, корпус 6 привода золотников, два рычага 7 и 8 управления и два дифференциальных механизма, солнечная шестерня 9 и 10 каждого из которых жестко соединена с коленчатым валом 3, а каждая корончатая шестерня 11 и 12 установлена в корпусе 6 привода с возможностью поворота вокруг своей оси и жестко связана с одним из рычагов 7 и 8 управления, а водило 13 и 14 каждого дифференциального механизма кинематически связано с шестерней 15 и 16 вала одного из золотников 4 и 5.

Солнечная шестерня 10 с помощью механической передачи 17 связана через солнечную шестерню 9 с коленчатым валом 3.

Машина также имеет полости 18, 21 и 22 и окна 19, 20, 23 и 24.

Поршневая расширительная машина работает следующим образом.

При приближении поршня 2 к одной из своих мертвых точек, например к верхней, рабочее тело из полости 18 высокого давления через окно 19 в золотнике 5 и окно 20 поступает в рабочую полость цилиндра l.

После расширения рабочее тело через эти же окна поступает в полость 21 низкого давления. Аналогично происходит работа с использованием полости 22 низкого давления и окон 23 и 24. Золотником 4 регулируется момент окончания впуска рабочего тела в цилиндр 1. а момент окончания выпуска регулируется золотником 5. Золотники 4 и 5 имеют независимые дифференциальные при10 воды и при регулировании сохраняют постоянным свой ход.

Регулирование фаз газораспределения осуществляется независимым изменением фазы движения каждого золотника 4 и 5 относительно циклически движущегося поршня 2, а также относительно друг друга.

При регулировании фаз газораспределения сохраняется постоянным момент окончания выпуска независимо от момента окончания впуска. Причем этот момент выбирается из

20 условия обеспечения минимально возможной работы сжатия оставшегося после выпуска в цилиндре рабочего тела. Это позволяет избежать перерасход рабочего тела при малых наполнениях цилиндра 1 и повысит экономичность расширительной машины.

При изменении наполнения рабочеи полости цилиндра 1 рычагами 7 и 8 управления осушествляется поворот корончатых шестерен !1 и 12. В результате этого меняется фаза вращения водил 13 и 14 относительно коленчатого вала 3 и, следовательно, фаза движения золотников 4 и 5 относительно движущегося поршня 2. В зависимости от момента окончания впуска золотники 4 и 5 движутся либо в одну сторону, либо навстречу друг другу.
