Реферат



Изобретение относится к области контрольно-измерительйой техники, а именно к устройствам для непрерьшного измерения и контроля плотности различных жидкостей, и может быть использовано в химической, нефтехимической и микробирлогической промышленности . Целью изобретения является повьшение точности измерения, а также увеличение его быстродействия. Датчик содержит чувствительный элемент, выполненный в виде отрезка трубы, соединенной, с магистральным трубопроводом гибкими резиновыми манжетами, И два основных тензодатчика, закрепленных под чувствительном элементом, оси которых перпендикулярны, к оси магистрального трубопровода, и блок сравнения. Кроме того, чувствительный элемент cHa63keH жестко закрепленным на нем дополнительным тензодатчиком, к которому подвешен эталонный груз, причем ось подвеса груза параллельна оси закрепления основных тензодат чиков. 1 ил. (О э 4ib :д :о 4

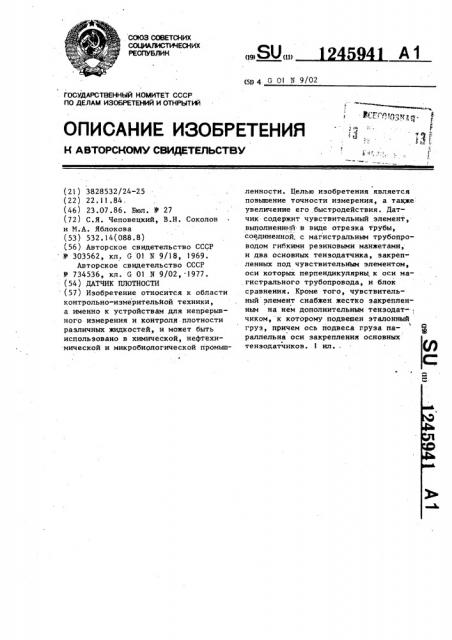

СОКИ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) (5g 4 G Ol N 9/02 ф ."Л . ъ,» 11

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21 ) 3828532./24-25 (22) 22;11.84, (46) 23.07.86. Бюл. У 27 (72) С.Я. Чеповецкий, В.Н. Соколов и M.À. Яблокова (53) 532.14(088.8) (56) Авторское свидетельство СССР У 303562, кл. G 01 N 9/18, 1969.

Авторское свидетельство СССР

Ф 734536, кл. G 01 N 9/02, 1977. (54) ДАТЧИК ПЛОТНОСТИ (57) Изобретение относится к области контрольно-измерительйой техники, а именно к устройствам для непрерывного измерения и контроля плотности различных жидкостей, и может быть использовано в химической, нефтехимической и микробиологической промъппленности. Целью изобретения является повышение точности измерения, а также увеличение его быстродействия. Датчик содержит чувствительный элемент, выполненный в виде отрезка трубы, соединенной, с магистральным трубопроводом гибкими резиновыми манжетами, и два основных тензодатчика, закрепленных под чувствительным элементом, оси которых перпендикулярны. к оси магистрального трубопровода, и блок сравнения. Кроме того, чувствительный элемент снабжен жестко закрепленным на ием дополнительным тензодатчнком, к которому подвешен эталонный груз, причем ось подвеса груза параллельна оси закрепления основных тензодатчиков. 1 ил..

1245941

Изобретение относится к контрольно-измерительной технике, а именно к устройствам для непрерывного измерения и контроля плотиости различных жидкостей, используемых преимущест- 5 венно в химической, нефтехимической и микробиологической промьппленности, . и может быть использовано также в других областях науки и техники. . Цель изобретения — повышение точ- 10 ности и увеличение быстродействия путем учета угла наклона чувствительного элемента.

На чертеже схематично изображен предлагаемый датчик плотности. 15

Датчик состоит из чувствительного элемента 1, соединенного с основным трубопроводом 2 гибкими резиновыми манжетами 3. Чувствительный элемент установлен на двух основных тензодат- 2g чиках 4, ось закрепления которых перпендикулярна оси .магистрального трубопровода. На чувствительном элементе жестко закреплен дополнительный тензодатчик 5, к которому подвешен эталонный груз 6, причем ось подвеса эталонного груМа параллельна оси закрепления основных тензодатчиков. Сигналы от основных и дополнительного тензодатчиков поступают в блок 7 сравнения.

Датчик плотности работает следующим образом.

При подаче исследуемой жидкости в магистральный трубопровод 2 на

35 основные тенэодатчики 4 действует усилие, вызванное весом чувствительного элемента 1 и исследуемой жидкости. На дополнительный тензодатчик 5 действует усилие, вызванное весом эталонного груза 6. Сигналы от осноВных и дополнительного тензодатчиков поступают в.блок 7 сравнения.

При заполнении чувствительного элемента исследуемой жидкостью усилие, действующее на основные тензодатчики, равно °

N =Р cosс, где P — вес чувствительного элемен1 та, заполненного исследуемой жидкостью, Н.; угол наклона оси магист- . рального трубопровода к горизонту.

Так как ось подвеса эталонного груза на дополнительный тензодатчик параллельна оси закрепления основных тензодатчиков, то усилие, действующее на. дополнительный тензодатчик, равно

N P cosà, где P> — вес эталонного груза, Н.

Поступив в блок сравнения, сигналы от основных и дополнительного тензодатчиков делятся один на другой, и, таким образом, сигнал, выходящий из блока сравнения, И Р соя Р

N P созй P

2 пропорционален плотности исследуемой жидкости и не зависит от угла наклона оси магистрального трубопровода к горизонту.

Формула изобретения

Датчик плотности, состоящий из чувствительного элемента, выполненного в виде отрезка трубы, соединенной гибкимй резиновыми манжетами с магистральным трубопроводом, и ос новных тензодатчиков, закрепленных под чувствительным элементом и соединенных с блоком сравнения, причем оси закрепления основных тензодатчиков перпендикулярны к оси магистрального трубопровода, о т л и ч а ю— шийся тем, что, с целью повышения точности и увеличения быстродействия, он снабжен дополнительным тензодатчиком, жестко закрепленным на чувствительном элементе, и подвешенным к дополнительному тензодатчику эталонным грузом, причем ось подвеса параллельна оси закрепления основных тензодатчиков, а выход дополнительного тензодатчика соединен с блоком сравнения.

1245941

Составитель В. Ксензов

Редактор О. Юрковецкая Техред М-. Ходанич

Корректор Е ° Сирохман

Подписное

Заказ 3990/34 Тираж 778

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

l)3035, Москва, Ж-35, Раушская наб., д. 4/5

1 роизводственно-полиграфическое предприятие, г. Ужгород, ул, Проектная, 4
