Реферат



Изобретение относится к элект- :ротехнике, в частности к вторичным стабилизированным источникам питания. Цель изобретения - уменьшение уровня пульсаций выходного напряжения. Компараторы 1 и 2 формируют напряжения с помощью генератора 3 пилообразного напряжения и чувствительного элемента 4. Сдвинутые по фазе на 180 напряжения с выходов компараторов 1 и 2 поступают на входы элемента ИЛИ 5. Частоты напряжения на выходе элемента ИЖ 5 и переключений регулирующего элемента 6 удваиваются по отношению к частоте работы генератора 3. Измененное выходное напряжение по цепи обратной связи через элемент 4 поступает на входы компараторов 1 и 2 и вызьюает изменение скважности импульсов на их вькодах. При этом выходное напряжение со сглаживающегоj фильтра 7 возвращается к первоначальному уровню. 1 з.п. ф-лы, 4 ил. W с: 4Ч/&.1 USb/x

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (511 4 G 05 F 1/56

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

М А BT0PCH0MV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3848377/24-07 (22) 24.01.85 (46) 23.07.86. Бюл. У 27 (71) Ташкентское специальное констее рукторско-технологическое бюро Техноприбор" (72) А. И. Бриурош (53) 621.316.722.1(088 8) (56) Авторское свидетельство СССР

У 6!9915, кл. G 05 F 1/56, )975.

Авторское свидетельство СССР

У 1117605, кл. G 05 F 1/56, 1983.

Авторское свидетельство CCCP

Р 849168, кл ° G 05 F 1/56, 1979. (54) СТАБИЛИЗАТОР НАПРЯЖЕНИЯ ПОСТОЯННОГО ТОКА (57) Изобретение относится к элект.ротехнике, в частности к вторичным стабилизированным источникам питания.

„„SU„„> 246077 А1

Цель изобретения — уменьшение уровня пульсаций выходного напряжения. Ком параторы и 2 формируют напряжения с помощью генератора 3 пилообразного напряжения и чувствительного элемента 4, Сдвинутые по фазе на 180 напряжения с выходов компараторов 1 и

2 поступают на входы элемента ИЛИ 5.

Частоты напряжения на выходе элемента ИЛИ 5 и переключений регулирующего элемента 6 удваиваются по отношению к частоте работы генератора 3.

Измененное выходное напряжение по цепи обратной связи через элемент 4 поступает на входы компараторов 1 и

2 и вызывает изменение скважности импульсов на их выходах. При этом выходное напряжение со сглаживающего фильтра 7 возвращается к первоначальному уровню. 1 з,п. ф-лы, 4 ил.

1 1246077 2

Изобретение относится к электротехнике и предназначено для устройств питания стабилизированным напряжением различной радиоэлектронной аппаратуры.

Цель изобретения — уменьшение уровня пульсаций выходного напряжения путем улучшения параметров сигнала на выходе регулирующего элемента.

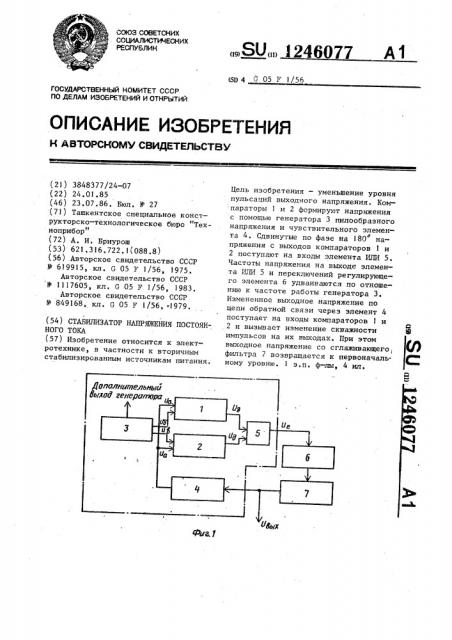

На фиг, 1 представлена функциональная схема стабилизатора постоянного напряжения, на фиг. 2 — диаграммы, поясняющие работу устройства; на фиг. 3 — схема генератора пилообразного напряжения; на фиг, 4 — функциональная схема стабилизатора постоянного напряжения с использованием в качестве регулирующего элемента системы с многофазным коммутатором на входе !

Устройство содержит (фиг. 1) компараторы 1 и 2, парафазный генератор 3 пилообразного напряжения, чувст вительный элемент 4, элемент 11ЛИ 5, рег улирующий элемент б, сглаживающий

Ьпчьтр 7.

На диаграммах напряжения обозначенu, фиг. 2): U„— выход чу»i:ò>3èòeë1

Г но. о элемента 4 (фиг. 1); U - первый вь>копной канал парафаэного генератo-ра 3 пилообразного напряжения: .U< второй выходной канап парафазногo ге-. нератора 3 пилообразного напряжения;

U — выход компаратора 1," П.) — выход

0 компаратора 2". 11 - выхоп .. г:- в»гга с

ИХ(И S .

Генератор .3 пилообразного напряже-ния (фиг. 3) состоит из интегральной микросхемы,.содержащей пять инверторов 8.1 8.5> два полевых транзистора

9 и 10,, конденсаторы 11- 15, резисторы 16-27 и стабилитроны 28 и 29, Я->веп горы соед и|сны последовательно, первым в цепочке является инвертор 8,1, последним 8.5. Вход инвертора 8.1 »одключен к выходу инвертора

8.3 и «.åpеэ резистор 16 — к положи= ге)гьно >1 выводу ист очника питания.

Бь)х<)дь> и»вера>оров 8 . 4 H 8 . 5 через р;.э»вторы соответственно 17 и. 18 поцк,.нвчен"..> к положительному выводу источника питания и через 1резисторы соответ:..где»но !9 и 20 к стокам полевых транзисторов 9 и 10 соответственно, Сток транзистора 9 через конденсатор

13 соединен с его истоком, параллельно конденсатору 13 подключена последовательная ЯС-цепочка из конденсатора 12 и резистора 24, аналогично выполнено соединение стока и истока транзистора 10 с использованием конденсатора 15 и BC-цепочки из конденсатора 14 и резистора 23.

Затворы транзисторов 9 и !О объединены и подключены к выводу переменного резистора 22, другие выводы которого соединены с выводами резисторов 21 и 25. Истоки транзисторов 9 и 10 объединены и подключены к соответствующему выводу стабилитрона 28 и через резистор 26 — к положительному выводу источника питания. другой вывод стабилитрона 28 объединен с выводом резистора 25 и стабилитрона 29 и подключен к отрицательному выводу исто ника питания, а другой вывод стаб>илитрона 29 через резистор 27 подключен к положительному выводу источника питания.

Функциональная схема (фи-. 4) стабилизатора напряжения содержит схему

30 4>ормирования управляющего сигнала (отмечено пунктирной линией на фиг. 1), многофазный коммутатор 31, силовую асть 32, Стабилизатор напряжения работает следующим образом.

Сигналы генератора 3 нилообразного напряжения подаются F:à входы компараторов 1 FE 2, на дру)ие входы которых поступает сигнал чувствительного элемента 4. Последний при изменении выходного напряжения источника вырабатывает на своем из ;=våние напряжения, пропорционяп-нс>е изменению выходного напря):;ения источника пита-. ния.

1.аким образом, осуще< вляется формирование напряжени= каждым из комнараторов, причем один из чих формирует напряжение по отношению к положительной полуволне сигнала одного из выходных каналов генератора

3 пилообразного напряжения, а другой — по отношению к положительной полуволне сигнала другого выходного канала генератора 3 пилообразного напряжения.

",> 5

10 .Ч $

45 . ) 0

Выходные напряжения каналов генератора в этом варианте выбраны в качестве опорных (эталонных) и сдвинуты друг относительно друга на 180

55 по фазе.

Следовательно, напряжения с выходов компараторов 1 и 2 оказываются сдвинутыми друг относительно друга

1246077 на 180 по фазе и поступают на соответствующие входы элемента KIH 5, что приводит к удвоению частоты выходного напряжения элемента ИЛИ 5 и частоты работы регулирующего элемента 6 по отношению к частоте ряботы генератора 3, С элемента ИЛИ 5 сигнал поступает на регулирующий элемент 6, а затем на выходной фильтр 7.

Изменение выходного напряжения по цепи обратной связи через чувствитель ный элемент 4 поступает на входы компараторов 1 и 2 и вызывает изменение скважности импульсов на их выходах (следовательно, на выходе элемента

ИЛИ 5) таким образом, что выходное напряжение с фильтра 7 возвращается к первоначальному уровню. Для обеспечения постоянства выходных сигналов генератора 3 точка A (фиг. 3) подключена к точке соединения стабилитрона 29 и резистора 27.

Стабилизатор с использованием в качестве регулирующего элемента системы с многофазным коммутатором на входе работает следующим образом.

Папряжение с выхода элемента KIH 5 (фиг. 1) подается на вход многофазного коммутатора 31, тактируемого сигналом дополнительного выхода генератора 3, входящего вместе с элементом ИЛИ 5 в состав схемы 30 формирования. С выходов коммутатора 31 сигнал распределяется по регулирующим каналам в силовую часть 32, Стабилизатор постоянного напряжения имеет более стабильные (по сравнению с известным) характеристики режима работы выходного фильтра и мсньшую чувствительность схемы управления к дрейфам постоянных составляющих уровней выходных напряжений устройств, входящих в схему управления, за счет исключения возможности рассогласования величин коэффициента передачи каналов чувствительного элемента путем замеHbl pãî на одноканаль ный, 5

Формула изобретения

Стабилизатор напряжения постоянного тока, содержащий регулирующий

1О элемент, входом соединенный с входными выводами, а выходом через сглажиЭающий фильтр — с выводами для подключения нагрузки, генератор эталонного пилообразного напряжения чувст15 вительный элемент, вход которого соединен с выводами для подключения нагрузки, а выход — с первыми входами двух компараторов, выходы которых соединены с соответствующими входами

20 элемента ИЛИ, выход которого соединен с управляющим входом регулирующего элемента, отличающийся тем, что, с целью уменьшения уровня пульсаций выходного напряжения путем

25 улучшения параметров сигнала на выходе регулирующего элемента, генератор пилообразного напряжения выполнен парафазным, причем выходы его соединены с соответствующими вторыми вхоЗо дами компараторов.

2. Стабилизатор по п, 1, о т л ич а ю шийся тем, что, с целью использования в качестве регулирующего элемента многофазной системы, генератор пилообразного напряжения имеет дополнительный выход, а в стабилизатор введен многофазный коммутатор, выхоцы которого соединены с соответствующими входами многофазного регулирующего элемента, первый вход соединен с дополнительным выходом генератора пилообразного напряжения, а второй выход — с выходами элемента

ИЛИ.

1246077 фФталнитююымй

АсЮУ erwpemopu

Фиг 2
