Реферат



Изобретение относится к электротехнике и может быть использовано для отключения цепей переменного тока . Целью изобретения является повьшение Коммутационной износостойкости . Предложенный способ коммутации осуществляется следующим обра J зом. При з змыкании от схемы управления дополнительного контакта 3 вначале замыкаются контакты первой группы , а потом контакты второй группы 2. При отключении же вначгше отключаются зашунтированные резистором 5 контакты первой группы, потом с выдержкой времени контакты второй группы 2 и после их отключения дополнительный контакт 3. В следующем цикле коммутации замыкается дополнительный контакт 4, затем включаются контакты второй группы 2, а затем контакты первой группы 1. При отключении первыми размыкаются контакты второй группы 2, затем с выдержкой времени контакты первой группы 1, а затем контакт 4. Так как дополнительные контакты 3 и 4 в течение срока эксплуатации замыкаются поочередно с вероятностью 50%, то общее число коммутаций равномерно распределяется между последовательно включенными группами контактами. 1 ил. i (Л 4ib О) СП СП

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 4 Н 01 Н 9/30

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMV СВИДЕТЕДЬС ТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3659141/24-07 (22) 09.11.83 (46) 23.07.86. Бюл. №- 27 (71) Всесоюзный научно-исследовательский, проектно-конструкторский и технологический институт взрывозащищенного и рудничного электрооборудования (72) Л.П.Абара, В.С.Дзюбан и В.Д.Оборотов (53) 621,3.014.2 (088.8) (56) Авторское свидетельство СССР

¹ 518814, кл. Н 01 Н 33/16, 1970, Авторское свидетельство СССР № 957305, кл. Н 01 Н 33/16, 1981. (54) СПОСОБ КОММУТАЦИИ ПЕРЕМЕННОГО

ТОКА (57) Изобретение относится к электротехнике и может быть использовано для отключения цепей переменного тока. Целью изобретения является повьппение коммутационной износостойкости. Предложенный способ коммутации осуществляется следующим обра„„SU„„1246155 А 1 зом. При замыканий от схемы управления дополнительного контакта 3 вначале замыкаются контакты первой группы, а потом контакты второй группы 2.

При отключении же вначале отключаются зашунтированные резистором 5 контакты первой группы, потом с выдержкой времени контакты второй группы 2 и после их отключения дополнительный контакт 3, В следующем цикле коммутации замыкается дополнительный контакт 4, затем включаются контакты второй группы 2, а затем контакты первой группы 1. При отключении первыми размыкаются контакты второй группы 2, затем с выдержкой времени контакты первой группы 1, а затем контакт 4. Так как дополнительные контакты 3 и 4 в течение срока эксплуатации замыкаются поочередно с вероятностью 50!., то общее число коммутаций равномерно распределяется между последовательно включенными группами контактами, 1 ил .

1246155

Изобретение, относится к электро- технике и мажет быть использовано для отключения цепей переменного тоKR c

Целью изобретения является. по:вышение коммутационной износастойкостиь

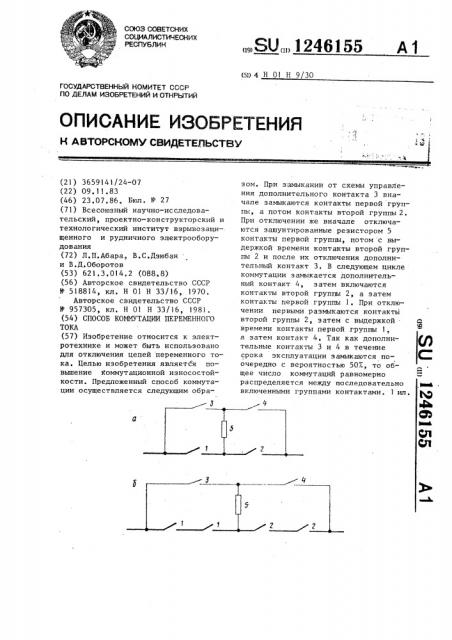

На фиг. lа,о изображена схсма глазной токоведущей части коммута-. ционного устройства.

Схема главной токаведущей части коммутационного устройства содержит две rруппы последовательно вклю;ченных глазных контактов 1 и 2, два дополнительных контакта 3 и 4, шунтирующий резистор 5, В зависимости от конкретной сети коммутационное устройство будет содержать соответствующее число показанных на. фиг,la,о цепей. В частности, устройство, рассчитанное для применения з трехфазной сети, будет иметь три таких цепи. Кроме того, главные контакты 1 и 2 могут содержать па три и более шунтируемых одновременно межконтактных промежутка. На фиг.lс показано по одному такому промежутку, на фиг. Б — по два промежутка, Способ коммутации переменного тока осуществляется следующим образом. Hpи замыкании от схемы управления доголнительнаго контакта 3, вначале замыкаются контакты первой группы 1, а потом контакты второй группы 2. При отключении же, вначале отключаются зашунтирозанные резистором 5 .контакты первой группы 1,, потом" с выдержкой времени контакты второй группы 2 и после их отключения дополнительный контакт 3, .Благодаря шунтирующему резистору 5 контакты первой группы l npu коммутации рабочих токов работают в облегченном режиме, так как зосстанавливающееся напряжение в этом случае носит, как правила, апериодический характер и скорость роста восстанавливающегася напряжения всегда меньше скорости восстановле-ния электрической прочности межконтактного промежутка, поэтому процесс. дугогашения на контактах первой группы l заканчивается в течение

5-8 мс„ Контакты второй группы 2 размыкаются после того, как дуга погасла на контактах 1, поэтому контакты 2 отключают так, определяемый величиной шунтирующего 1:езистара. 5 и не превышающий 1-4А. Эрозия контактов при этом практически мала.

После отключения коммутационного элемента 3 схема возвращается к исходному состоянию и оказывается подготовленной к следующему циклу включения-отключения.

При втором цикле замыкается дополнительный контакт 4, после чего включаются вначале контакты второй группы 2, а потом контакты первой группы 1. При отключении цепи первыми отключаются зашунтирозанные резистором 5 контакты второй группы

2,, потом с:выдержкой времени контакты первой группы 1 и после их атключения — дополнительный контакт

4„, Таким образам, последовательность рабаты схемы одинакова в обоих случаях. Так как дополнительные контакты 3 н 4 в течение срока эксплуатации замыкаются поочередно с веро" ятнастью 507., то общее число коммутаций равно.- е.рно распределяется между обоими последовательно включенными группами контактов i и 2., Следовательно, благодаря предложенному способу коммутации„ последовательно соединенные группы контактов 1 и 2 поочередно отключают так, что обеспечивает равномерный их износ в течение срока эксплуатации. в связи с чем общая коммутационная износостойкость„ а вместе с ней и срок с 1ужбь устройства з целом возрастаeт,„примерно, в два раза.

В случае отключения токов коротко"о замь:кания обе группы главных контBKTop, l и 2 размыкаются одновременно.„. а дополнительные замкнутые контакты 3 или 4 з цепи резистора 5, благодаря наличию элементов задержки их отключения размыкаются после отключения тока контактами 1 и 2, чта приводит к отключению тока в

8-1G раз большего.

Формула изобретения

Способ коммутации переменного тока, по которому включение гл отключение осуществляют последовательно соединенными контактами, часть из которых зашунтирована резистором, о т л и ч а ю щ и и с я тем что с целью i-ïoâüïïåíèÿ коммутационной износостайкости, коммутацию осуществляют двумя группами последовательно включенных контактов, причем при

124б!

Составитель А. Каников

Техред Н. Бонкало

Корректор В,Бутяга

Редактор В,Иванова
