Реферат

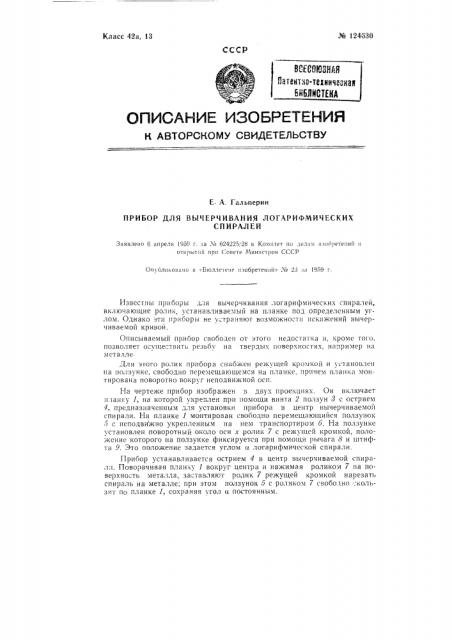

№ 124030

Класс 42а, 13

СССР

ВСЕСОЮЗНАЯ

ПатЕНтза-тЕЗНИЧаанаИ

БИБЛИОТЕКА

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Е А. Гальперин

ПРИБОР ДЛЯ ВЫЧЕРЧИВАНИЯ ЛОГАРИФМИЧЕСКИХ

СПИРАЛЕЙ

Заявлено б апрели 1959 г. вв . м б24225, 28 в Комитет по велим ii.êíiðåòå|!èé открытий при Совете Министров СССР

Оп б«тиковвио в «Бюллетене ilçoáðåòåíèè:> . «о 23 вв 1959 г.

Известны приборы для вычерчивания логарифмических спиралей, включающие ролик, устанавливаемый на планке под определенным углом. Однако эти приборы не устраняют возможности искажений вычерчиваемой кривой, Описываемый прибор своооден от этого недостатка и, кроме того, позволяет осуще;"твить резьбу на твердых поверхностях, например на металле

Для этого ролик прибора снабжен режущей кромкой и установлен на ползунке, свободно перемещающемся на планке, причем планка монтирована поворотно вокруг неподвижной оси, На чертеже прибор изображен в двух проекциях. Он включает и 1анку 1, на которой укреплен при помощи винта 2 ползун 3 с острием

4, предназначенным для установки прибора в центр вычерчиваемой спирали. На планке 1 монтирован свободно перемещающийся ползунок

5 с неподвижно укрепленным на нем транспортиром 6. На ползунке установлен поворотный около оси х ролик 7 с режущей кромкой, положение которого на ползунке фиксируется при помощи рычага 8 н пггифта 9. Это положение задается углом и логарифмической спирали.

Прибор устанавливается острием 4 в центр вычерчиваемой спирал 1. Поворачивая планку 1 вокруг центра и нажимая роликом 7 на поверхность металла, заставляют ролик 7 режущей кромкой нарезать спираль на металле; при этом ползунок б с роликом 7 свободно кользит по планке 1, сохраняя угол и постоянным.

Л1) 124630

Предмет изобрстс,ия

Прибор для вычерчивания логарифмических спиралей, включающий ролик, устанавливаемый на планке под определенным углом, о тл и ч а ю шийся тем, что, с целью устранения искажений вычерчиваемой кривой и осуществления резьоы на твердых поверхностях, ролик снабжен режушеи кромкой и установлен на ползунке, свободно перемещающемся на планке, причем планка монтирована поворотно вокруг неподвижной оси.
