Многофазный генератор ступенчато-треугольных функций

Многофазный генератор ступенчато-треугольных функций

Иллюстрации

Показать все

Реферат



Изобретение относится к вычислительной технике и автоматике,может быть использовано для получения дискретных значений многофазных треугольных функций в вычислительных устройствах. Цель изобретения - улучшение линейности h-фазных треугольных функций на,выходе устройства. Генератор содержит счетчик 1 импульсов , коммутаторы 3,8 и 9, триггер 5, сумматоры 6 и 7 и элементы 12 и 13 ИСКЛЮЧАЮЩЕЕ ИЛИ. Вьтолнение счетчика 1 импульсов с числом состояний , на единицу меньшим числа состояний выходного кода, и его конкретное конструктивное вьтолнение, а также соединение выхода переноса каждого из . h -1 сумматоров с входом переноса этого же сумматора способствует достижению поставленной цели. 1 з.п. ф-лы, 4 ил. i (Л N9 4 О) СО 4: INJ

СОЮЗ СОВЕТСКИХ

СОЩЩЛИСТИЧЕСКИХ

РЕСПУБЛИК

4 47 А2 (19) (11) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А STOPCHOMV СВИДЕТЕЛЬСТВУ

Ф2

ГОСУДМ СТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (61) 1132348 (21) 3829260/24-21 (22) 20.12.84 (46) 23.07.86. Бюл. Ф 27 (71) Киевский ордена Ленина политехнический институт им. 50-летия Великой Октябрьской социалистической революции (72) B.H.Êoñòþê, А.А.Краснопрошина, М.В.Елов и М.А.Розумей (53) 621.397(088.8) (56) Авторское свидетельство СССР

1132348, кл ° Н 03 К 4/02, Н 03 В 27/00,6 06 У I/02, 1983, (54) МНОГОФАЗНЫЙ ГЕНЕРАТОР СТУПЕНЧАТО-ТРЕУГОЛЬНЫХ ФУНКЦИЙ (57) Изобретение относится к вычислительной технике и автоматике, может

1Ч (51) 4 Н 03 К 4/02 Н 03 В 27/00 С 06 Р 1/02 быть использовано для получения дискретных значений многофазных треугольных функций в вычислительных устройствах. 11ель изобретения — улучшение линейности м-разных треугольных функций на выходе устройства.

Генератор содержит счетчик 1 импульсов, коммутаторы 3,8 и 9, триггер

5, сумматоры 6 и 7 и элементы !2 и

13 ИСКЛИЧАИЩЕЕ ИЛИ. Выполнение счетчика 1 импульсов с числом состояний, на единицу меньшим числа состояний выходного кода, и его конкретное конструктивное выполнение, а также соединение выхода переноса каж. дого из . н -1 сумматоров с входом переноса этого же сумматора способствует достижению поставленной цели. 1 з.п. ф-лы, 4 ил.

1246347

Изобретение относится к вычислительной технике и автоматике и может быть использовано для получения дискретньгх значений многофазных треугольных функций в специализированных вычислительных устройствах, а также в многофазных 1ПИИ-модуляторах, и является усовершенствованием известного устройства по авт. св.

1Ф 1132348.

Цель изобретения — улучшение линейности и --фазных треугольных функций на выходе устройства.

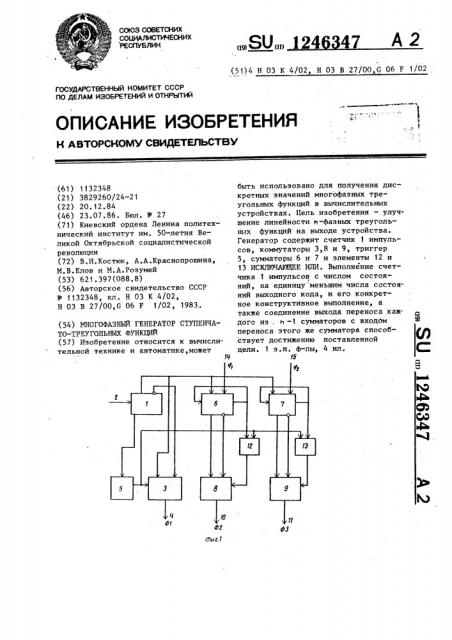

На фиг. 1 приведена структурная электрическая схема устройства для

3; на фиг. 2 — структурная электрическая схема устройства,отличающаяся способом задания сдвига фаз; на фиг. 3 — временные диаграммы, поясняющие работу устройства; на фиг. 4 — структурная электрическая схема счетчика с числом состояний 2 — 1 при к 4.

Устройство содержит счетчик 1 с числом состояний на единицу меньшим числа состояний выходного кода, вход которого соединен с первой входной шиной 2, прямые и инверсные выходы соединены соответственно с первым и вторым входами первого коммутатора

3, выход которого соединен с первой выходной шиной 4, а управляющий вход соединен с выходом триггера 5, вход которого подключен к выходу старшего разряда счетчика 1. Кроме того, устройство содержит первый и второй сумматоры 6 и 7, прямые и инверсные выходы которых подключены, соответственно, к первым и вторым входам второго и третьего коммутаторов 8 и 9, выходы которых соединены с второй и третьей выходными шинами

10 < 11, а управляющие входы соединены с выходами, соответственно, первого и второго элементов ИСКЛЮЧАЮЩЕЕ

ИЛИ 12 и 13, первые входы которых соединены с выходом триггера 5, а вторые входы подключены к выходам переноса, соответственно, первого и второго сумматоров 6 и 7. Выхоц переноса каждого сумматора соединен с входом переноса этого же сумматора.

Первые входы первого и второго сумматоров 6 и 7 соединены с прямым выходом счетчика 1, а вторые входы— с второй и третьей входными шинами

14 и 15 соответс.твенно.

В устройстве второго вида (фиг. 2) первый вход первого сумматора 6 соединен с прямым выходом счетчика 1, первый вход второго сумматора 7 соединен с прямым выходом первого сумматора.

Прямые и инверсные выходы счетчика 1, сумматоров 6 и 7, входы сумматоров 6 и 7, коммутаторов 3,8 и 9, входные шины 14 и 15, выходные шины

4,10 и 11 представляют собой многоразрядные цифровые шины.

Счетчик (фиг. 4) содержит с первого по четвертый Ê -триггеры 16-19, 15 прямые выходы которых соединены, соответственно, с первого по четвертый входами элемента И-НЕ 20. С-входы всех триггеров соединены с тактовым входом счетчика, а прямые и инверс20 ные выходы — с выходами счетчика. ,Выход элемента И-HE 20 соединен с — и K-входами первого зк -триггера 16, прямой выход которого соединен с > — и K-âõîäàìè второго

jr,— òðèããåðà. 17, с вторыми Л вЂ” и К

-входами третьего жк -триггера 18 с третьими з — и /(-входами четвертого 3k -триггера,19. Прямой выход второго 1К -триггера 17 соединен с

ЗО первыми 3 и j(, -входами третьего и четвертого 3К -триггеров 18 и 19,, а прямой выход третьего JK— триггера,8 — с вторыми 3 и K -вхо" дами четвертого ЗК -триггера 19.

Устроисгво работает следующим образом..

На входную шину 2 подаются тактовые импульсы (фиг. За), при этом счетчик 1 считает их. Состояния счетчика 1 показаны на фиг. Зб. На выходах сумматоров 6 и 7 формируются коды ступенчато-треугольных функций, причем фазовые сдвиги определяются кодами, подаваемыми на входные шины

14 и 15. В случае, когда сумма чисел, подаваемых на входы сумматора, превышает максимальное число его состояний, формируются положительные сигналы переноса (фиг. Зд,е), которые подаются на вход переноса и суммируются с числом„ находящимся в сумматоре. На фиг. 3 (в и г) показано изменение во времени состояния сумматоров с учетом сигнала переноса. Таким образом в выходном коде сумматора устраняется одно состояние. Триггер 5 переключается в новое состояние после каждого цик1246347

75 ла счетчика 1 (фиг. Зж), при этом на первую выходную шину 4 поочередно передаются прямой или инверсный код со счетчика „1 (фиг. Зк).Коммутаторы 8 и 9 переключаются сигналами с элементов ИСКЛЮЧАЮЩЕЕ ИЛИ 12 и 13 (фиг. Зз,и). При этом на выходные шины 10 и .11 поступают сдвинутые по фазе треугольные функции (фиг.Зл, м).

Формула изобретения

1. Многофазный генератор ступенчато-треугольных функций по авт. св.

Р 1132348, отличающийся тем, что, с целью повышения линейности выходного напряжения, счетчик импульсов выполнен с числом состояний, на единицу меньшим числа состоя ний выходного кода, а выход переноса каждого из и -1 сумматоров соединен с входом переноса этого же сумматора.

2. Генератор по п. 1, о т л ич а ю шийся тем, что счетчик импульсов содержит элемент -HF, и с первого по К -й 3к -триггеры, Свходы которых соединены с тактовым входом счетчика импульсов, а прямые

10 и инверсные выходы jK †. триггеров соединены с соответствующими выходами счетчика импульсов, причем прямые выходы с первого по К -й 3К -триг

repos соединены соответственно с первого по К -й входами элемента

И-НЕ, выход которого соединен с J u

K-входами первого 3К -триггера, при этом прямой выход каждого i -ro

3К-триггера, где = 1,2,..., к

2ц соединен с i --ми 1 и К -входами всех последующих 3К -триггеров.

124634/
