Реферат



Изобретение относится к технике связи. Повышается скорость передачи. Сигнал с дишифратора (Д).1 поступает на коммутатор (К) 6, ко торый открывает группу выходных ключей 8 регистра сдвига (PC) 5 с обратной связью и Е ЕН подключа ет выходы регистра 7 к сумматору по модулю два 9. Кб обеспечивает коммутацию обратных связей PC 5 так, что каждому выходу Д 1 будет -соответствовать своя М-последовательность. Кроме того, сигнал с Д 1 поступает через элемент ИЛИ 2 на вход формирователя сигнала импульсов 3. Формирователь 3 запускает генератор тактовых имрульсов 4 и осуществляет сихронизацию источника информации с . генератором 4 при поступлении очередных К-разрядов сигнала на вход Д 1; Тактовые импульсы с выхода генератора 4 осуществляют последовательный сдвиг информации в PC 5, с выхода которого () - разрядная М-доследовательность поступает на выход устройства . 1 ил. с (Л Й8 8 8 8 8 i f Ш1C 4 Од СО ;о ;о

СОЮЗ СОЕЕТСИИХ

СОЦИАЛ ИСТИЧЕСНИХ

РЕСПУБЛИК

А1

„„Я0„„1246 99 (51) 4 «04 25 40

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

40 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3852262/24 — 09 (22) 01.02. 85 (46) 23. 07. 86. Бюл. N - 27 (72) Е".H.Подколзин и E.Â.Påçåïoâ (53) 621 394. 61 (088. 8) (56) Авторское свидетельство СССР

Ф 455500, кл. Н 04 4 1/10, 1973. .Пестряков В.Б. Иумоподобные сигна лы в системах передачи информации.—

М.: Советское радио, 1973, с. 146. (54) УСТРОЙСТВО ДЛЯ ПЕРЕДАЧИ ДИСКРЕТНОЙ ИНФОРИАПИИ (57) Изобретение относится к технике связи. Повышается скорость передачи.

Сигнал с дишифратора (Д) .1 поступает на коммутатор (К) 6, который открывает группу выходных ключей 8 регистра сдвига (РС) 5 с обратной связью и подключает выходы регистра 7 к сумматору по модулю два 9. К 6 обеспечивает коммутацию обратных связей

РС 5 так, что каждому выходу Д 1 будет .соответствовать своя N-последовательность. Кроме того, сигнал с Д 1 поступает через элемент ИЛИ 2 на вход . формирователя сигнала импульсов 3.

Формирователь 3 запускает генератор тактовых имрульсов 4 и осуществляет сихронизацию источника информацйи с генератором 4 при поступлении очередных К-разрядов сигнала на вход Д 1;

Тактовые импульсы с выхода генератора 4 осуществляют последовательный сдвиг информации в РС 5, с выхода ко- щ торого (2 — 1) — разрядная М-последовательность поступает на выход устЭ ройства. 1 ил.

1246399

Изобретение относится к технике связи и может быть использовано в системах передачи информации шумо— подобными сигналами.

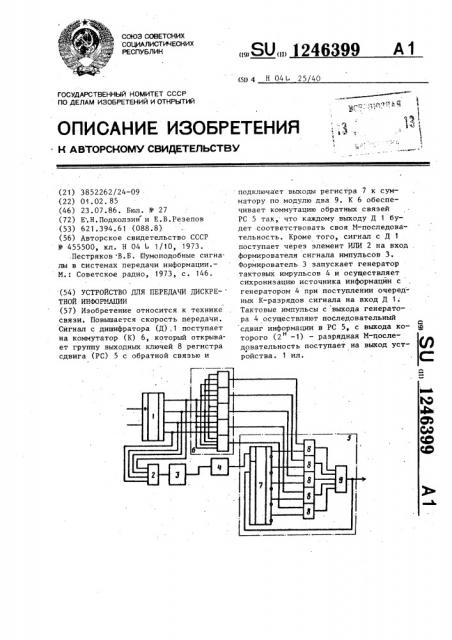

Цель изобретения — повышение скорости передачи. . На чертеже приведена структурная электрическая схема предложенного устройства.

Составитель О.Геллер

Техред Л.Олейник Корректор В.Бутяга

Редактор О.Головач

Тираж 624 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 4024/57.

Производственно-полиграфическое предприятие, г. Ужгород, ул.. Проектная, 4

Устройство для передачи дискретной информации содержит дешифратор

1, элемент ИЛИ 2, формирователь 3 синхроимпульсов, генератор 4 тактовьгх импульсов, регистр .5 сдвига с обратной связью и коммутатор 6.

При этом регистр сдвига с обратной связью содержит регистр 7, выходные ключи 8 и сумматор 9 по модулю два.

Устройс.гво работает следующим образом. с

От источника информации (не показан) на входы дешифратора 1 поступает К разрядов двоичного сигнала параллельным кодом, при этом возбуждается один из выходов дешифратора

1. Сигнал с выхода дешифратора 1 поступает на вход коммутатора 6, который открывает группу выходных клю. чей 8 регистра 5 сдвига с обратной связью и тем самым подключает выходы регистра 7 к входам сумматора 9 по модулю два.. Таким образом коммутатор 6 обеспечивает коммутацию обратных связей регистра 5 сдвига с обратной связью, так, что каждому выходу дешифратора 1 соответствует своя М-последовательность.

Кроме того, сигнал с выхода дешифратора 1 поступает через элемент

ИЛИ 2 на вход формирователя 3 синхроимпульсов, который выполнен, на-. пример, в виде дифференцирующей цепи. Формирователь 3 запускает генератор 4 тактовых импульсов и осуществляет синхронизацию источника инфор мации с генератором 4 тактовых импу1О льсов при поступлении очередных

К-разрядов сигнала на вход дешифра1 тора 1.

Тактовые импульсы с выхода генератора 4 тактовых импульсов осущес15 твляют последовательный сдвиг инфор мации в регистре 5 сдвига с обратной связью, с выхода которого (2 — 1)разрядная M-последовательность поступает на выход устройства.

2О

Формула изобретения

Устройство для передачи дискретной информации, содержащее формиро25 ватель синхроимпульсов, выход кото рого подключен к входу генератора тактовых импульсов, выход которого подключен к тактовому входу регистра сдвига с обратной связью, о т л иЗО ч а ю щ е е с я тем, что, с целью повьппения скорости передачи, в него введены элемент ИЛИ, коммутатор и дешифратор, выходы которого соединены с соответствующими входами элемента ИЛИ и соответствующими, входами коммутатора, выходы которого соединены с соответствующими входами регистра сдвигас обратной связью,при этом выхоцэлемента ИЛИподключен к

4О входу формирователясинхроимпульсов.
