Реферат



Изобретение относится, к контролю и электрорадиоизделий. Цель изобретения - упрощение кон струкции. Процесс контактирования осуществляется за счет того, что проволочные выводы каждого изделия размещаются в направляющих пазах модуля 3 и ложатся на контакты 8. Упрощение механизма перемещения контактных модулей осуществляется путем вращения профилированного вала 5, воздействунлцего на втулку 4, которая принуждает два смежных модуля перемещаться друг относительно друга . 1 ил. Э 3 / / (Л rvTfviviivtvJ I г /1-л

СОЮЗ СО8ЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) И1) А1 сю 4 Н 05 К 13/08

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 2 Л A

ГОСУДАРСТ8ЕНКЫЙ КОМИТЕТ СССР пО делАм изОБРетений и ОткРытий (21) 3647682/24-21 (22) 28. 09. 83 .(46) 23.,07.86. Вюп. 9 27 (72) В.В.Головков, А.Н.Данилов и Б.П.Шорохов (53) 621.382(088.8) (56) Авторское свидетельство СССР

В 1043839, кл. Н 05 К 13/08, 1982. (54) КОНТАКТНОЕ УСТРОЙСТВО ПРЕИМУЩЕСТВЕННО ДЛЯ ПОДКЛЮЧЕНИЯ ЭЛЕКТРОРАДИОИЗДЕЛИЙ В УПАКОВКАХ (57) Изобретение относится. к контролю и измерению электрорадиоизделий.

Цель изобретения — упрощение кон струкции. Процесс контактирования осуществляется за счет того, что проволочные выводы каждого изделия размещаются в направляющих пазах модуля 3 и ложатся на контакты 8. Упрощение механизма перемещения контактных модулей осуществляется путем вращения профилированного вала 5, воздействующего на втулку 4, которая принуждает два смежных модуля перемещаться друг относительно друга. 1 ил.

12

Изобретение относится. к устройствам, используемым для подключения электрорадиоиэделий к измерительным системам при проверке электрических параметров, например предназначено для подключения электрорадиоэлементов, имеющих два проволочных вывода (маломощные диоды, стабилитроны, резисторы, конденсаторы).

Цель изобретения — упрощение конструкции путем упрощения механизма перемещения контактных модулей.

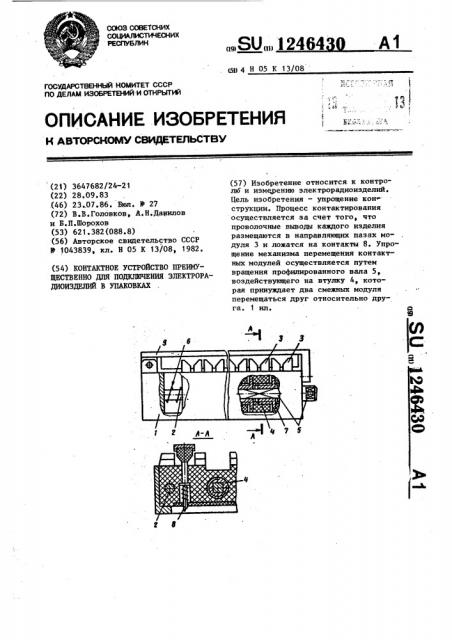

На чертеже изображено контактное устройство, разрез А-А.

Контактное устройство для подключения электрорадиоизделий при испытаниях содержит корпус 1 с направляющими 2, на которых установлены подвижные контактные модули 3. Контактные модули 3 с установленными в них резьбовыми втулками 4 посажены на общий профилированный вал 5: так, что они могут свободно перемещаться вдоль оси профилированного вала 5.

Под действием пружин 6, воздействующих на последний контактный модуль

3, все модули находятся в соприкосновении с торцами 7 резьбовых втулок 4 смежных контактных модулей 3. При этом обеспечивается рдвный шаг расположения контактных модулей. Для обеспечения надежного электрического контакта между выводами испытываемых электрорадиоиэделий и контактами 8 устройство снабжено прижимными планками 9.

Контактное устройство работает следующим образом.

Первоначально устанавливают контактные модули устройства с шагом, равным шагу размещения электрорадиоизделий в ложементе заводской упаковки. Затем контактами упаковка устанавливается в продольный паз, создаваемый мбдулями, так, чтобы проволочные выводы каждого изделия попали в соответствующие направляющие пазы модуля 3 и легли на контакты 8. После этого прижимные планки

9 защелкиваются. Электрорадиоизделия в ложементе заводской упаковки установлены в контактное устройство и готовы к проверке.

Изменение шага размещения контактных модулей в контактном устройстве достигается путем вращения профилированного вала 5, который, воз(действуя на втулку 4, принуждает ее перемещаться по резьбе корпуса моду46430 2 ля 3, например вывертываться. Взаимодействуя реэьбовой поверхностью с контактным модулем, а торцовой поверхностью 7 — со смежным контактным модулем, резьбовая втулка принуждает два смежных модуля перемещаться относительно друг друга, тем самым увеличивая расстояние между ними.

При вращении профилированного вала 5

10 в обратную сторону втулки 4 ввертываются в корпус модуля 3, а образующийся зазор между торцом 7 втулки и смежным модулем выбирается с помощью пружин 6. Расстояние между смежны15 ми модулями уменьшается.

Величина перемещения любого контактного модуля, кроме первого, складывается из двух величин — величины изменения расстояния между

20 смежными контактными модулями (за счет вывертывания или ввертывания втулки 4) и величины перемещения резьбовой втулки 4 контактного модуля. Например, шаг размещения моду25 лей нужно увеличить на 1 мм. При величине шага резьбы модуля и резьбовой втулки, равной 1 мм, требуется один оборот вала 5. Первый модуль остается на месте, второй модуль сме50 щается на 1 мм под воздействием резьбовой втулки. Резьбовая втулка третьего модуля смещается на величину перемещения предыдущего модуля, т.е. второго, и, в свою очередь, на ту же величину смещается третий мо35 дуль и дополнительно при вывинчивании смещается третий модуль относительно второго на 1 мм, т.е. на величину шага резьбы.

Таким образом, расстояние между двумя смежными модулями изменяется на величину

360 где ьй — величина изменения шага между смежными модулями, мм, P — шаг резьбы резьбовой втул50 ки, мм, К вЂ” угол поворота резьбовой втул ки, град.

Знаки "+". или "-" указывают направление вращения вала 5.

Полная величина перемещения любого модуля определяется из формулы

)ь J.„! = /ье(° (n-1), 1246430 где p L p — величина перемещения И -го модуля, мм, l

a t — величина изменения шага между смежными модулями, мм

n — порядковый номер модуля. формулаизобретения

Составитель Е. Гаврилова

Редактор А.Шишкина Техред М.Ходанич Корректор С.Шекмар, Заказ 4026/58 Тираж 765 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4

Контактное устройство преимущественно для подключения электрорадиоизделий в упаковках, содержащее корпус,,подвижные контактные модули, прижимные планки и механизм перемещения контактных модулей, о т л и ч а ю— щ е е с я тем, что, с целью упрощения конструкции, механизм перемещения контактных модулей выполнен в виде профилированного вала с установленны5 ми на нем. с возможностью осевого перемещения втулками с резьбовой наружной поверхностью, каждая из которых размещена в резьбовом отверстии, выполненном в соответствующем контактном

1ð модуле, а одной иЪ торцовых поверхностей сопряжена с соседним контактным модулем, при этом один из крайних модулей подпружинен, а другой установлен непосредственно на поверхности профилированного вала.
