Реферат



Хо 1 24 (О Класс 38 b, 1

ПЙТЙНТ liR И 30 Б РЙТ1Н И Й

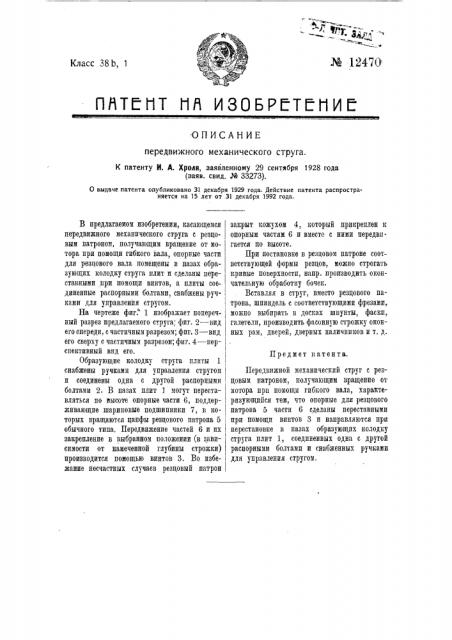

:ОПИСАНИЕ передвижного механического струга.

К патенту И. А. Хролн, заявленному 29 сентября 1928 года (заяв. свид. М 33273).

0 выдаче патента опубликовано 31 декабря 1929 года. Действие патента распространяется на 15 лет от 31 декабря 1992 года.

Предмет патента.

В предлагаемом изобретении, касающемся передвижного механического струга с резцовым патроном, получающим вращение от мотора при помощи гибкого вала, опорные части для резцового вала помещены в пазах образующих колодку струга плит и сделаны переставными при помощи винтов, а плиты соединенные распорными болтами, снабжены ручками для управления стругом.

На чертеже фиг." 1 изображает попереч- ный разрез предлагаемого струга; фиг. 2 — вид его спереди, с частичным разрезо11; фиг. 3 — вид, его сверху с частичным разрезом; фиг. 4 пер- спективный вид его.

Образующие колодку струга плиты 1 снабжены ручками для управления стругом и соединены одна с другой распорными, болтами 2. В пазах плит 1 могут переставляться по высоте опорные части 6, поддер-, живающие шариковые подшипники 7, в которых вращаются цапфы резцового патрона 5 обычного типа,. Передвижение частей 6 и их закрепление в выбранном положении (в:ависимости от намеченной глубины строжки) производится помощью винтов 3. Во избежание несчастных случаев резцовый патрон закрыт кожухом 4, который прикреплен и опорным частям 6 и вместо с ними передвигается по высоте.

При постановке в резцовом патроне соответствующей формы резцов, можно строгать кривые поверхности, напр. производить окончательную обработку бочек.

Вставляя в струг, вместо резцового патрона, шпиндель с соответствующими фрезамп, можно выбирать в досках шпунты, фаскп, галетели) производить фасонную строжку Окон— ных рам. дверей, дверных наличников и т. д.

Передвижной механический струг с резцовым патроном, получающим вращение от мотора прп помощи гибкого вала, характеризующийся тем, что опорные для резцового патрона 5 части 6 сделаны переставными при помощи винтов 3 н направляются при перестановке в пазах образующих колодку струга плит 1, соединенных одна с другой распорными болтами и снабженных ручками для управления стругом.
