Реферат



Класс 42е, 354

ЭЙ f24703

СССР

88И063858

Игтентно-техннчаснав

БВ6ЛНС ТЕКА

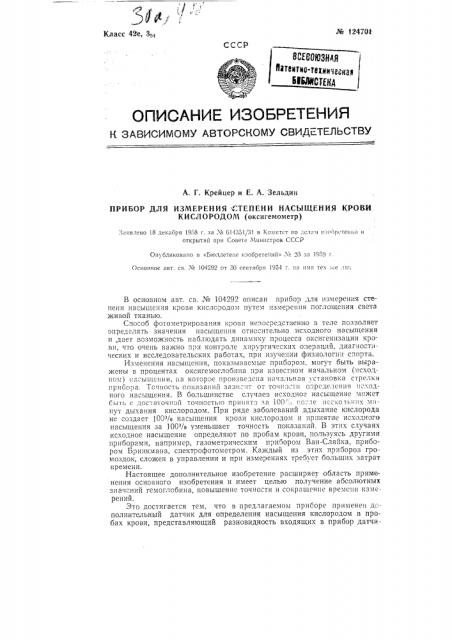

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ЗАВИСИМОМУ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

А. Г. Крейцер и Е. А. Зельдин

ПРИБОР ДЛЯ ИЗМЕРЕНИЯ СТЕПЕНИ НАСЫЩЕНИЯ КРОВИ.

КИСЛОРОДОМ (оксигемометр) Заявлено 18 декабря !958 г. за М 614351/3! в Комитет по =слам изобретении и открытий при Совете Л!ннистров СССР

Опубликов< но в «Бюллетене изобретений» . а 23 за !959 —.

Основное авт. св. М 104292 от 30 сентября 1954 ". !3 имя теx;!å лин

В основном авт. св. М 104292 описан прибор для измерення степени насыщения крови кислородом путем измерения поглощения света живой тканью.

Способ фотометрирования крови непосредственно в теле позволяет определять значения насыщения относительно исходного насыщения

H,äàåò возможность наблюдать динамику процесса оксигенизацин крови, что очень важно при контроле хирургических операций, диагностических и исследовательских работах, при изучении физиологии спорта.

Изменения насыщения, показываемые прибором, могут быть выражены в процентах оксигемоглобнна при известном начальном исходном) 112 ып!спи и, на которое произведена нича IbHQH станов! а ст!телки присора, Точность показаний зази !т от точиo "ти определения ис.,одного насыщения. В большинстве случаев исходное насыщение может быть с достаточной точностью принято 3а 100", по;ле нсскол! « минут дыхания кислородом. При ряде заболеваний, вдыхание кислорода не создает 100 ./о насыщения крови кислородом и принятие исходного насыщения за 100 /о уменьшает точность показаний. В этих случаях исходное насыщение определяют по пробам крови, пользуясь другими приборами, например, газометрическим прибором Ван-Сляйка, прибором Бринкмана, спектрофотометром. Каждый из этих приборов громоздок, сложен B управлении и при измерениях требует больших затрат времени.

Настоящее дополнительное изобретение расширяет область применения основного изобретения и имеет целью получение абсолютных значений гемоглобина, повышение точно ти и сокрашсние времени измерений.

Это достигается тем, что в предлагаемом приооре применен дополнительный датчик для определения насыщения кислородом в пробах крови, представляющий разновидность входящих в прибор датчи№ 1.24701

Предмет изобретения

Прибор для измерения степени насыщения крови кислородом (оксигемометр) по авт. св. № 104292, о тл и ч аю щий с я тем, что, с целью получения абсолютных значений оксигемоглобина, повышения точности и сокращения времени измерений, в нем применены камерные фотоэлектрические датчики, работающие по принципу измерения отражения, рассеяния и поглощения света кровью и предназначенные для фотометрирования крови в различных участках исследуемого .организм а.

Комитет по делам изобретений и открытий при Совете Министров СССР

Редактор А. К. Лейкина Гр. 167

Информационно-издательский отдел.

Об.ьем О,1? п. л. Зак, 10609

Подп. к печ. 16.Х!!-59 r.

Тираж 600 Цена 25 коп. зипография Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Петровка, 14. ков для циркулирующей крови. Проба крови, введенная в датчик, освещается калиброванным источником света. Степень погашения света, улавливания фотоэлементом, является функцией содержания оксигемоглобина.

Конструктивг!о предусмотрена возможность поочередного подключения обоих типов датчиков в измерительной схеме, а также возможность работы только с одним из датчиков.

Принципиальная измерительная схема и согласование фотоэлемента и измерителя находятся в соответствии с описанием по авт. св. № 104292.

На чертеже представлена схема предлагаемого прибора, где изображены два датчика, из которых датчик 1 предназначен для циркулирующей крови, а датчик 2 является дополнительным и определяет насыщение в пробах крови.
