Роторный аппарат

Роторный аппарат

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТ ИЧЕСНИХ

РЕСПУБЛИК

„„SU„, 12470 (50 4 В 01 F 7/28

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Ю

4ь

Ю

Фиг. 1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPblTHA

Н А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3828975/23-26 (22) 06.11.84 (46) 30 ° 07.86. Бюл. Ф 28 (71) Московский ордена Трудового

Красного Знамени институт химического машиностроения (72) В.Ф.Идаев, А.M.Áàëàáüïïêî и И.Л.Кобозев (53) 66.063(088.8) (56) Авторское свидетельство СССР

Ф 230090, кл. В 01 F 7/28,опублик.

1967.

2 (54) (57) РОТОРНЫЙ АППАРАТ, содержащий корпус с патрубками ввода и вывода среды, внутри которого установлен статор и размещенный в нем ротор в виде концентричных цилиндров с отверстиями в боковых стенках, выступы, расположенные на стенке ротора, отличающийся тем, что, с целью повышения эффективности работы, выступы размещены на внутренней поверхности ротора и выполнены с клиновидным профилем с острой кромкой, размещенной по ходу вращения ротора за отверстиями. ной силы отбрасывается на стенки ротора 5, имеющие выступы 8.

При этом происходит следующее: в момент перекрытия отверстий 7 ротора

5 скорость жидкости перед выступом резко падает до О, давление резко возрастает. Начинается проскальзывание жидкости над выступом, срыв потока на вершине его кромки 9 с обЮ разованием завихрений с кавитационным режимом.

В момент открытия отверстий 7 ротора 5 область высокого давления перед выступом дает увеличение скорос15 ти истечения жидкости, с резким падением давления возникает акустическая кавитация.

Жидкость, пройдя через отверстия ротора 5 и статора 4, попадает в

20 камеру 10, откуда сливается через патрубок 11. Клиновидный .профиль выступов способствует как образованию области высокого давления перед ним, способствующей увеличению скорости истечения, так и образованию зоны по- ниженного давления за ним, что способствует разрыву сплошности среды, т.е. кавитации.

Таким образом, возникшая сложная

Зц гидродинамическая обстановка способствует развитию кавитации до выхода обрабатываемой среды в рабочее пространство аппарата, что в конечном итоге и приводит к улучшению конечного продукта.

1 1247071

Изобретение относится к устройствам для создания акустических колебаний в проточной жидкой среде и может быть использовано в химической, нефтяной, геологической, машиностроительной, угольной, авиационной,пищевой и ряде других отраслей народного хозяйства для интенсификации различных физико-химических, биологических и других процессов.

Целью изобретения является повышение эффективности работы.

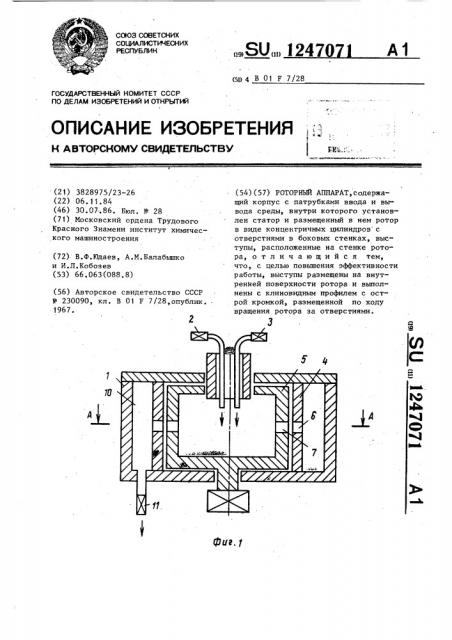

На фиг. i изображен аппарат,продольный разрез; на фиг. 2 — разрез

Л-А на фиг. 1; на фиг. 3 — участок внутренней поверхностй ротора; на фиг. 4 — схема движения потоков.

Роторный аппарат содержит корпус

1 с патрубками 2 и 3 ввода обрабатываемой среды, внутри которого установлены статор 4 и размещенный в нем ротор 5 в виде концентричных цилиндров с отверстиями б и 7 в боковых стенках. На внутренней поверхности ротора 5 размещены выступы 8, выполненные с клиновидным профилем с острой кромкой 9,размещенной по ходу вращения ротора 5. за его отверстиями 7. Вывод среды осуществляется через камеру 10 и патрубок 11.

Роторный аппарат работает следующим образом.

Обрабатываемая среда поступает через патрубки 2 и 3 в полость ротора 5,где под действием центробеж1247071
