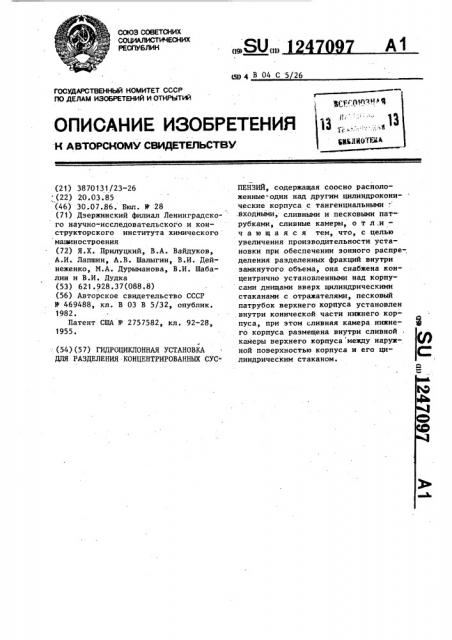

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУ6ЛИК (19) (11) (д) 4 В 04 С 5/26

ОПИСАНИЕ ИЗОБРЕТЕНИЯ У "(11(1 и > %

1 ц" -„13 ф11ЬЛИОТЕ А

Ф °

Вю

° °

ЪЮ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3870131/23-26 (22) 20.03.85 (46) 30.07.86 Бюл. У 28 (71) Дзержинский филиал Ленинградского научно-исследовательского и конструкторского института химического машиностроения (72) Я.Х. Прилуцкий, В.А. Вайдуков, А.И. Лапшин, А.В. Шалыгин, В.И. Дейнеженко, М.А. Дурыманова, В.И. Шабалин и В.И. Дудка (53) 621.928.37(088 ° 8) (56) Авторское свидетельство СССР

У 469488, кл. В 03 В 5/32, опублик.

1982.

Патент США - 2757582, кл. 92-28, 1955. (54) (57) ГИДРОЦИКЛОННАЯ УСТАНОВКА

ДЛЯ РАЗДЕЛЕНИЯ КОНЦЕНТРИРОВАННЫХ СУС-.

ПЕЙЗИЙ, содержащая соосно расположенные-один над другим цилиндроконические корпуса с тангенциальными .входными спинными и песковыми патрубками, сливные камеры, о т л .ич а ю щ а я с я тем, что, с целью увеличения производительности установки при обеспечении зонного распределения разделенных фракций внутри замкнутого объема, она снабжена концентрично установленными над корпусами днищами вверх цилиндрическими стаканами с отражателями, песковый патрубок верхнего корпуса установлен внутри конической части нижнего корпуса, при этом сливная камера нижнего корпуса размещена внутри сливной камеры верхнего корпуса между наружной поверхностью корпуса и его ци- С" линдрическим стаканом.

1 12470

Изобретение относится к гидроциклонам для разделения, концентрированных суспензий, предназначенных для работы внутри замкнутых объемов, например, для разделения пиросульфи.та натрия и распределения разделенных фракций внутри абсорбера и может быть использовано в химической промышленности.

Разделение концетрированных сус- 10 пензий внутри замкнутых объемов, например внутри абсорбера, имеет свои особенности: гидроциклон, кроме основной функции — разделения, должен одновременно распределять разделен- 15 ные фракции таким образом, чтофы не было их отражения от стенок абсорбера на корпус аппарата, вызывающего налипание продукта на корпусе, а также должен иметь максимально возможную производительность при минимальных габаритах по сечению замкнутого объема, чтобы не перекрывать с полезное сечение абсорбера.

Цель изобретения — увеличение npo- ZS иэводительности установки при обеспечении зонного распределения разделенных фракций внутри замкнутого объема.

На фиг.. 1 изображена гидроциклонная установка, общий вид; на фиг. 2— разрез А-А на фиг. 1; на фиг. 3 — разрез Б-Б на фиг. 1.

Гидроциклонная установка состоит . из соосно расположенных один над

35 другим цилиндроконических корпусов.

Верхний, корпус 1 имеет тангенциальный патрубок 2 ввода суспензии, сливной 3 и лесковый 4 патрубки. Нижний корпус 5 снабжен тангенциальным пат40 рубком 6, сливным 7 и лесковым 8 патрубками. Над корпусами днищами вверх концентрично .установлены цилиндрические стаканы 9 и 10, образующие с корпусами сливные камеры 11 и 12.

Песковый патрубок 4, выполненный в виде длинной трубы, установлен внутри конической части нижнего корпуса

5 в зоне концентрации суспензии, а

9.7 2 сливная камера 12 расположена внутри сливной камеры 11 между наружной поверхностью нижнего корпуса 5 и его цилиндрическим стаканом 10, Стаканы

9 и 10 ограничены отражателями 13 и

14, способствующими зонному распределению отраженных от камер сливных потоков. Стенка абсорбера 15 показана на чертежах пунктирной линией.

Гидроциклонная установка работает следующим образом.

Исходная концентрированная суспензия под давлением через патрубки 2 и

6 поступает внутрь корпусов 1 и 5, где разделяется на осветленный и сгущенный потоки. Степень сгущения в верхнем и нижнем корпусах регулируется одновременно патрубком 8, выполненным с возможностью изменения его проходного сечения. Через патрубок 8 происходит распыление сгущенной фазы в абсорбер 15. Осветленные потоки 16 и 17 выходят из сливных патрубков 3и

7, поступают внутрь цилиндрических стаканов 9 и 10 и затем, отражаясь от отражателей 13 и 14, образуют зоны распыла сливных потоков 18 и 19. Таким образом, гидроциклонная установка как бы вынесена вверх из зоны распыла разделенных фракций. При этом сливные потоки 18 и 19, стекая по стенкам абсорбера, смывают осевшую там твердую фазу.:

В то же время поток 19 одновременно смывает капли жидкости, которые могут отскочить от стенок абсорбера на нижний корпус при распылении потока

18. Зонный распыл суспензии позволяет не допустить зарастание установки и абсорбера и существенно увеличить степень абсорбции по сравнению с неупорядочным распылом в известных усс рановках.

Предлагаемая установка имеет высокую единичную производительность. которая обеспечивается, суммарной с производительностью нижнего и верхнего корпусов при сохранении габаритов по сечению аосорбера.

1247097

1247097

А-А фиг. 3

Редактор E. Копча

Заказ 4048/10 Тираж 517 . Подписное

ВНИИПИ Государственного комитета СССР пр делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4

/

/

I !

Г

I

I

I 7

, 1О

Составитель Э. Яшкова

Техред И.Гайдош Корректор А. Обручар
