СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (50 4 В 21 D )9/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСН0МУ СВИДЕТЕЛЬСТВУ

11 „13

Ы 111 "1Тг- 1 "<

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3659400/25-27 (22) 07.09.83 (46) 30.07.86. Вюл. N - 28 (71) Находкинская база активного морского рыболовства (72) В.А.Архипов (53) 621.981.1(088.8) (56) Патент CLUA N - 3.101.688, кл. 113-1, опублик. 1963. (54)(57) 1. УСТРОЙСТВО ДЛЯ ВОССТАНОВЛЕНИЯ КОНЦОВ БАНКИ преимущественно с непрокатанным фланцевым швом, содержащее установленный на вертикальном валу стол с зажимом банки и ус„„SU„„1247122 А I тановленный на кронштейне на оси прижим, содержащий крестовину, о т— л и ч а ю щ е е, с я тем, что, с целью упрощения конструкции и предотвращения нарушения лакированного покрытия банки, вертикальный вал установлен с возможностью осевого перемещения, прижим выполнен в виде двух связанных между собой посредством пружины и имеющих ланы с упорами крестовин, одна из которых, нижняя, связана с осью жестко, а вторая установлена с возможностью вертикального перемещения.

1247122

2. Устройство по п.l, о т л и— ч а ю щ е е с я тем, что ось крестовин выполнена в средней части с квадратным сечением, а лапы с упорами нижней крестовины закреплены подвижно.

Изобретение относится к обработке металлов давлением и может быть использовано для восстановления концов банки при производстве пресервов в банках крупных размеров в рыбной промышленности.

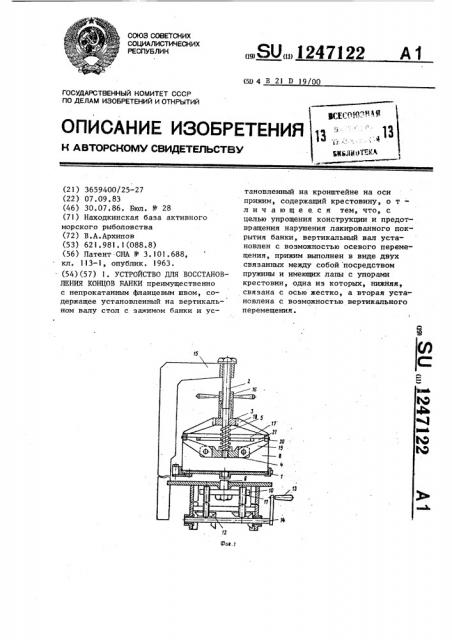

На фиг.1 показано устройство, общий вид; на фиг.2 — стол, вид сверху.

Устройство включает стол 1, несущую ось 2, верхнюю 3 и нижнюю 4 крестовины с распоркой пружиной 5 между ними.

Стол 1 выполнен с отверстием по центру, установлен на вертикальном валу 6 с возможностью возвратно-поступательного движения в вертикальной плоскости и снабжен замком 7 с проточкой по внешнему размеру шва банки

8, предназначенным для ее фиксирования и закрываемым защелкой 9, В нижней части вертикального вала 6 жестко закреплен фланец 10, по перимет" ру которого радиально выполнены отверстия для установки в них.винтов

11. На нижних концах винтов ll закреплены конические шестерни 12 для передачи движения столу 1 от ручки

13, горизонтальный вал 14 конические пары 12.

Несущая ось 2 установлена вертикально и жестко закреплена к кронштейну 15. Средняя часть оси выполнена в форме квадрата в поперечном сечерии для хода верхней крестовины 3.

Верхняя часть несущей оси снабжена резьбой для установки на ней поджимной гайки 16.

Верхняя крестовина 3 .имеет квадратное отверстие для хода по несущей оси 2 и снабжена кольцом 17, жестко закрепленным к лапам 18.

3. Устройство по пп.1 и 2,о т л ич а ю щ е е с я тем, что зажим выполнен в виде замка, имеющего паз по наружному размеру шва банки, и защелки.

Нижняя крестовина 4 имеет подвижные лапы 19 с упорами 20. Позицией

21 обозначен ободок банки 8.

Устройство работает следующим об разом.

Банку 8 с непрокатанным швом вскрывают так, чтобы оставался ободок 21 шириной 5-10 мм, удаляют пресервы, промывают, устанавливают на стол 1 и фиксируют замком 7 с защелкой 9. Откручивают гайку 16, при этом пружина 5 разжимается и поднимает крестовину 3, образуя зазор между верхней 3 и нижней 4 крестовинами, необходимый для свободного хода вверх лап.19 нижней крестовины 4.

Вращая ручкой 13, передают движение столу I через горизонтальный вал 14, конические пары 12, винты

11 и вертикальный вал 6.

Лапы 19 заходят в банку 8 ниже ободка 21. Затем вращают .ручку 13 в обр;.:гном направлении для установки ободка 21 на упоры 20 нижней кресто25 вины 4. Для фиксации ободка заворачивают гайку 16. При дальнейшем вращении ручки 13 стол 1 с фиксированной банкой 8 идет вниз и происходит срыв ободка 21 с непрокатанным швом

3р и одновременное выравнивание концов банки.

Отворачивают гайку 16 и вытаскивают ободок. Затем освобождают банку, открыв замок 7, и производят отбор35 товку одним из известных устройств.

Банка готова к повторному употреблению.

Таким образом, использование предлагаемого устройства позволяет повторно использовать банки, которые раньше после вскрытия и удаления из них пресервов шли на снятие олова и на металл, 1247122
