Способ устройства противофильтрационной завесы вокруг вертикальной горной выработки

Способ устройства противофильтрационной завесы вокруг вертикальной горной выработки

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 4 Е 21 D 1 00

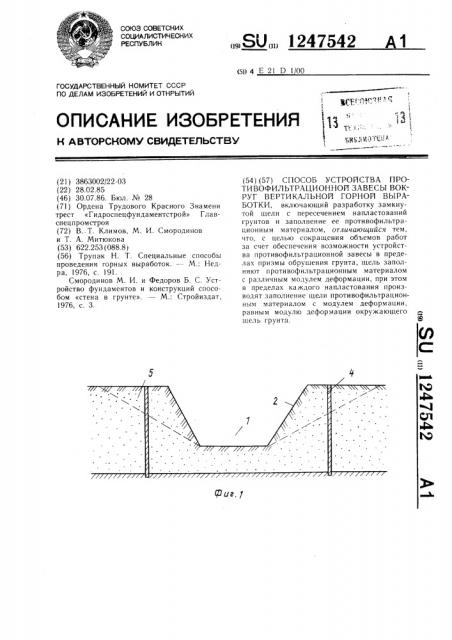

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ и„

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3863002/22-03 (22) 28.02.85 (46) 30.07.86. Бюл. ¹ 28 (71) Ордена Трудового Красного Знамени трест «Гидроспецфундаментстрой» Главспецпромстроя (72) В..Т. Климов, М. И. Смородинов и Т. А. Митюкова (53) 622.253 (088.8) (56) Трупак Н. Т. Специальные способы проведения горных выработок. — М.: Недра, 1976, с. 191.

Смородинов М. И. и Федоров Б. С. Устройство фундаментов и конструкций способом «стена в грунте». — М.: Стройиздат, 1976, с. 3.

„,SU „„1247542 (54) (57) СПОСОБ УСТРОЛСТВА ПРОТИ ВОФИЛ bTPALI,ИОННОЛ ЗАВЕСЫ ВОКРУГ ВЕРТИКАЛЬНОЙ ГОРНОЙ ВЪ|РАБОТКИ, включающий разработку замкнутой щели с пересечением напластований грунтов и заполнение ее противофильтрационным материалом, отличающийся тем, что, с целью сокращения объемов работ за счет обеспечения возможности устройства противофильтрационной завесы в пределах призмы обрушения грунта, щель заполняют противофильтрационным материалом с различным модулем деформации, при этом в пределах каждого напластования производят заполнение щели противофильтрационным материалом с модчлем деформации, равным модулю деформации окружающего щель грунта.

1247542

Составитель Л. Черепенкнна

Техред И. Верес .Корректор В. Бутяга

Тираж 470 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Редактор М. Товтин

Заказ 4! 00/32

Изобретение относится к подземному и шахтному строительству и касается возведения противофильтрационных завес для защиты от водопритока котлованов, шахтных стволов, опускных колодцев и других вертикальных горных выработок.

Цель изобретения — сокращение объемов работ за счет обеспечения возможности устройства противофильтрационной завесы в пределах призмы обрушения грунта.

На фиг. 1 изображено ограждение противофильтрационной завесой котлована; на фиг. 2 — то же, опускного колодца.

Вокруг выработки котлована 1, выполненного в откосах 2, или опускного колодца 3 образуют замкнутую щель 4, которую разрабатывают грейферным или буровым оборудованием в пределах призмы 5 обрушения. Размеры призмы 5 обрушения определяют с помощью известных в механике грунтов зависимостей в зависимости от характеристик грунтов, слагающих окружающий выработку 1,3 массив. Шель 4 целесообразно размещать на наиболее близком к выработке расстоянии, которое назначается исходя из обеспечения удобства производства работ. Разработку щели 4 ведут под защитой глинистого раствора, который может служить в затвердевшем состоянии противофильтрационным материалом или быть замешенным им.

Противофильтрационный материал подбирают таким, чтобы его модуль деформа10 ции был близким к модулю деформации окружающего завесу грунта. Если завесу по высоте окружают грунты с разным модулем деформации, то ее выполняют послойно из разных противофильтрационных материалов.

Технологически удобно, особенно при пересечении завесой грунтов с разными деформационными свойствами, применять вспененные растворы, так как различной степенью поризации глиноцементного камня, полученного в результате твердения таких растворов, можно изменять модуль деформации.
