Способ регулировки датчиков-реле температуры с биметаллическими хлопающими элементами

Способ регулировки датчиков-реле температуры с биметаллическими хлопающими элементами

Иллюстрации

Показать все

Реферат



Изобретение относится к области приборостроения и позволяет повысить точность регулировки. Помещают датчик-реле в рабочий блок. Основание с гнездом 1 для биметаллического элемента 2 перемещается до размыка- .ния контактов 4, 6. В процессе нагревания биметаллического элемента 2 с помощью нагревателя 12 перемещают его скачками, изменяющими состояние to 4 а 10

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (5р 4 6 01 К 15/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСНОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И. ОТНРЫТИЙ (21) 3713656/24-10 (22) 21.03.84 (46 ) 30.07.86. Бюл. 11 28 (71) Смоленское научно-производственное обьединение "Техноприбор" (72) В.А. Сердюков, К.И. Романенко и А.С. Гордиенко (53) 536.53 (088.8} (56) Кашнар Ф. Термобиметаллы в .электротехнике. M. Госэнергоиздат, 1961.

Патент США - 3946589, кл. 73-1, 1976.

„„SU„„247686 А1 (54 ) СПОСОБ РЕГУЛИРОВКИ ДАТЧИКОВРЕЛЕ ТЕМПЕРАТУР6! С БИМЕТАЛЛИЧЕСКИМИ

ХЛОПАЮЩИИИ ЭЛЕМЕНТАМИ (57) Изобретение относится к области приборостроения и позволяет повысить точность регулировки. Помещают датчик-реле в рабочий блок. Основание с гнездом 1 для биметаллического элемента 2 перемещается до размыкания контактов 4, 6. В процессе нагревания биметаллического элемента 2 с помощью нагревателя 12 перемещают его скачками, изменяющими состояние

1247686 контактов 4, 6, в направлении, обеспечивающем состояние контактов при .нормальной температуре, до момента ° скачкообразного перемещения центра элемента 2 и замыкания контактов.

Перемещают основание с гнездом 1 на определенное расстояние, обеспечивающее размыкание контактов 4, 6 и гарантированный зазор между ними, исключающий возникновение электрической дуги. Каждый датчик-реле регулируется по собственной факти— ческой характеристиске от точки, положение которой однозначно определяет начало скачкообразного перемещения. 2 ил.

Изобретение относится к приборостроению и может быть использовано при регулировке датчиков-реле температуры..лического элемента перемещается вверх, преодолевая усилие прижима 7, с по- мощью винтовой пары 8, приводимой в движение электродвигателем 9, до тех пор, пока контакты 4 и 6 не разомкнутся. В момент размыкания контактов 4и 6перемещение прекращается и к основанию 1 с гнездом посредством пневмопривода 10, управляемо ro переключателем 11, подводится нагреватель 12 ..

На фиг. 2, где а -перемещение (h) центра биметаллического элемента относительно его края, С -перемещение основания 1 с гнездом (края биметаллического элемента относительно корпуса 5 датчика-реле), Ь -перемещение центра биметаллического элемента 2 относительно неподвижного контакта

6 в зависимости от температуры (T ) датчика-реле, это перемещение соответствует смещению центра биметаллического элемента 2 из.точки С в точку Ъ при нормальной температуре Тн регулируемого датчика-реле, Температура нагревателя 12 значительно вьппе температуры срабатывания. Это позволяет осуществить формированный нагрев датчика-реле. При нагревании центр биметаллического элемента 2 перемещается вниз, в направлении уменьшения кривизны (кривая а, фиг. 2).

Контакты 4 и 6 датчика-реле при этом в какой тр момент замкнутся.

Замыкание контактов 4 и 6 является разрешением на перемещение основания

1 с гнездом для биметаллического элемента. Перемещение производится дозированно, на одну ступень (кривая с фиг.2), и,со.скоростью, на порядок,превьппающей скорость перемеще" ния центра биметаллического элемента

2 под воздействием температуры. ПосЦелью изобретения является повы- 5 шение регулировки.

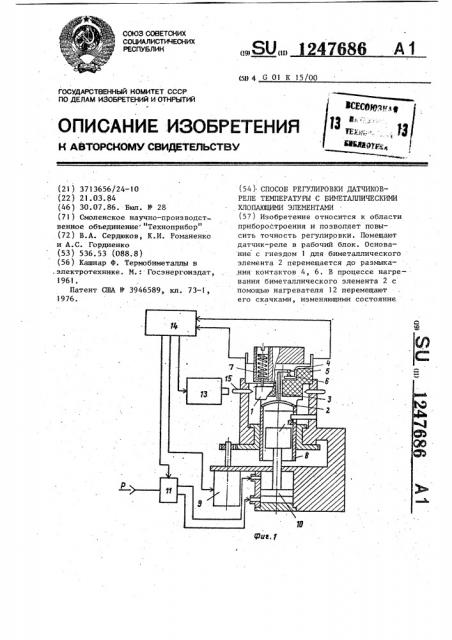

На фиг. 1 схематично изображены датчик-реле, узлы, необходимые для выполнения операций по способу, и связи между ними; на фиг. 2 — диаграмма регулировки.

На фиг. 1 обозначены: основание 1 с гнездом для биметаллического элемента, биметаллический элемент 2, шток 3, подвижный контакт

4, корпус 5, неподвижный контакт 6, прижим 7, винтовая пара 8, электродвигатель 9, пневмопривод 10, переключатель 11, нагреватель 12, силовой механизм 13, система 14 управления, керн 15.

Конструкцией этого датчика-реле предусмотрена регулировка путем перемещения основания 1 с гнезпом, в

25 котором расположен биметаллический элемент 2, через шток 3, механически воздействующий на подвижный контакт 4, относительно корпуса 5 с неподвижным контактом 6.

По предлагаемому способу регулировка датчиков-реле температуры осуществляется следующим образом.

И, начальный момент, после помещения регулируемого датчика-реле в 35 рабочий блок, шток 3 не касается подвижного контакта 4, т.е. присутствует зазор ь, и контакты 4 и 6 замк нуты. Состояние контактов 4 и 6 противоположно состоянию контактов дат- 40 чика-реле при нормальной температуре.

Основание 1 с гнездом для биметалкольку перемещение основания 1 с гнездом производится вверх, то это ведет к размыканию контактов 4 и 6, Под действием температуры центр биметаллического элемента 2 продолжает перемещаться вниз, и вновь происходит замыкание контактов, включение электродвигателя 9, перемещение основания с гнездом на одну ступень. Процесс автоматически повторяется до тех пор, пока не произойдет скачкообразное перемещение центра биметаллического элемента 2 точка А на фиг. 2. После скачко- образного перемещения центра биметаллического элемента 2 вниз,контакты 4 и 6 датчика-реле оказываются замкнутыми и перемещения основания 1 с гнездом вверх на одну ступень недостаточно, чтобы их разомкнуть. Если после перемещения основания I с гнездом на одну ступень контакты остаются замкнутыми, то они перемещаются дополнительно в этом же направлении на заданное расстояние из точки Е в точку F (кривая с фиг. 2). Дополнительное перемещение обеспечивает некоторую перекомпенсацию аналогового перемещения центра биметаллического эле мента 2 и в момент всех последующих срабатываний в датчике-реле будет гарантированный зазор между подвижным 4 и неподвижным 6 контактами,. что исключает возникновение электрической дуги и увеличивает срок их службы. Неизменность состояния контактов 4 и 6 в начале .и конце одной и той же ступени перемещения явля" ется достаточным признаком для распознавания характерной точки А характеристики биметаллического элемента 2. (кривая а, фиг. 2).

Далее нагреватель 12 отводиеся от датчика-реле, на силовой механизм 13 от системы 14 управления подается электрический сигнал, и с помощью кернов 15 основание 1 с гнездом скрепляется с корпусом 5, завальцовывается.

В процессе автоматической компенсации аналогового перемещения!

247686 4 центра биметаллического элемента при регулировке датчиков-реле температуры зазор между электрическими контактами всегда не более единичного перемещения, т.е. с такой точностью определяется положение характерной точки А или G, от которой формируется зазор. Нахождение в процессе регулировки действительного положения точки А, а не В, значительно повышает надежность регулировки датчиков-реле температуры. Единичное перемещение может быть выбрано сколько угодно малым.

Таким образом, каждый датчик-реле оказывается отрегулированным по своей собственной фактической характеристике от точки, положение кото20. рой .однозначно определяет начало скачкообразного перемещения.

Формула и з о б р е т е н и я

25 Способ регулировки датчиков-реле температуры с биметаллическими хлопающими элементами, включающий нагре- вание этих элементов до срабатывания, скачкообразное перемещение их отно30 сительно неподвижного контакта и фиксирование, отличающийся тем, что, с целью повышения точности регулировки, хлопающий элемент перед нагреванием приводят в соприкосновение с механизмом перемещения подвиж5 нога контакта, после чего перемещают до тех пор, пока контакты не придут в состояние, соответствующее нормальной температуре, затем хлопаю40 щий элемент нагревают и перемещают в процессе нагрева скачками, изменяющими состояние контактов, в направлении, обеспечивающем состояние контактов при нормальной температуре до тех пор, пока при очередном скачке состояние контактов не изменится, после этого хлопающий элемент перемещают в том же направлении на заданное, обеспечивающее скачкообразное изменение состояние контактов при срабатывании хлопающего элемента, расстояние..
