Калориметр
Иллюстрации
Показать всеРеферат
Изобретение относится к устройствам регистрации тепловых потоков и тепловыделений и позволяет повысить быстродействие калориметра. При работе генератора 4 импульсов ключ 2 попеременно подключает дифференциальнзтр термобатарею 1 то к входу усилителя 3 постоянного тока (УПТ), то к его выходу. В моменты времени, когда дифференциальная термобатарея подключена к выходу УПТ 3, через нее протекает его выходной ток, выделяя в спаях рабочей ячейки 5 тепловой поток за счет эффекта Пельтье, направленньй встречно регистрируемому тепловому потоку, тем самым компенсируя последний. Описанньш цикл повторяется с частотой .следования импульсов генератора 4. 1 ил. Q (g Вш0д J -f-0 Х
(19) (11) СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСНИХ
РЕСПУБЛИК (51)1 а 01 К 17/02,f3
Н ABTOPCHOMY СВИДЕТЕЛЬСТВУ
ИИИО1 Ы4
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3776990/24-10 (22) 03.08.84 (46) 30.07.86. Бюл. № 28 (71) Отделение Ордена Ленина, института химической физики АН СССР (72) Л.Б. Машкинов, Л.Н. Гальперин и Ю.P. Колесов (53) 536.53 (088.8) (56) Авторское свидетельство СССР, ¹ 290184, кл. G 01 К 17/08, 1964.
Авторское свидетельство СССР
¹ 309258, кл. G 01 К 17/08, 1969. (54 ) KAJIOPHMETP (57) Изобретение относится к устройствам регистрации тепловых потоков и тепловыделений и позволяет повысить быстродействие калориметра.
При работе генератора 4 импульсов ключ 2 попеременно подключает дифференциальную термобатарею 1 то к входу усилителя 3 постоянного тока (УПТ), то к его выходу. В моменты времени, когда дифференциальная термобатарея подключена к выходу
УПТ 3, через нее протекает его выходной ток, выделяя в спаях рабочей ячейки 5 тепловой поток за счет эффекта Пельтье, направленный встречно регистрируемому тепловому потоку, тем самым компенсируя последний. Описанный цикл повторяется с частотой следования импульсов генератора 4.
1 ил.
1247687 . 2 ключена к входу УПТ 3, вызывает. изменение его выходного напряжения. В моменты времени, когда дифференциальная термобатарея 1 подключена к выходу УПТ 3, через нее протекает его выходной ток, выделяя в спаях рабочей ячейки 5 тепловой поток за счет эффекта Пельтье, направленный встречно регистрируемому тепловому потоку
Р, тем самым, компенсируя последний.
Описанный цикл повторяется с частотой следования импульсов генератора
4. В качестве усилителя постоянного тока может быть использован МДИ-уси15 литель.
Изобретение относится к устройствам регистрации тепловых потоков и тепловыделений.
Целью изобретения является повышение быстродействия калориметра.

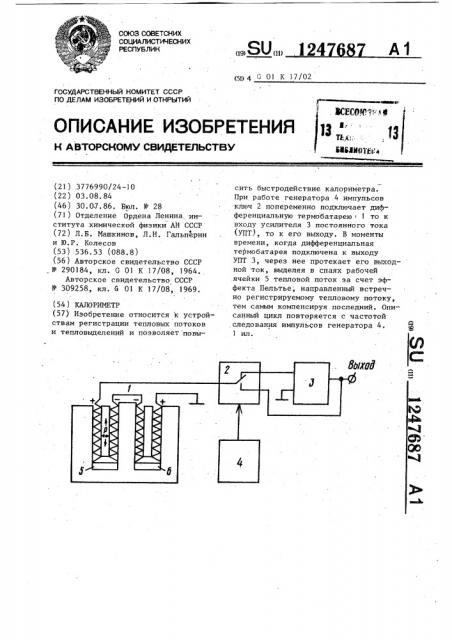

На чертеже показана схема калориметра.
