Способ количественной оценки эффективности барьерных покрытий на поверхности углеродных волокон

Способ количественной оценки эффективности барьерных покрытий на поверхности углеродных волокон

Иллюстрации

Показать все

Реферат



Изобретение относится к способам оценки эффективности барьерных;покрытий на волокнах. Цель изобретения - повьппение точности определения эффективности барьерных покрытий. По спо- .собу измеряют внутреннее трение на двух типах волокон - с покрытием и без него. Оба типа волокон подвергают высокотемпературному окислению при пониженном давлении и измеряют внутреннее трение в волокнах. 1 табл. (Л ю фа ОЭ

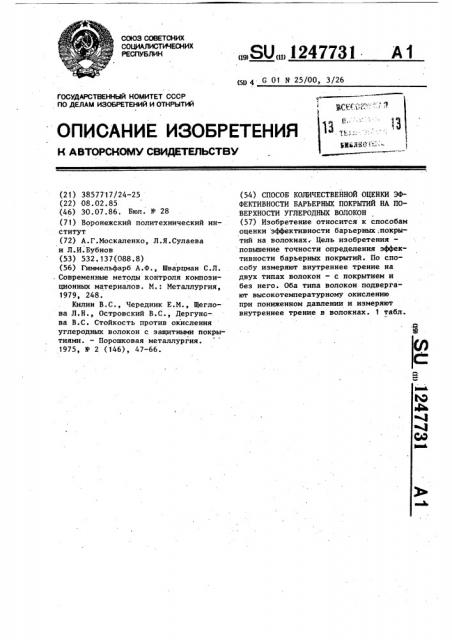

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1247731

@11 4 G 01 Ж 25/00, 3/26

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (2t) 3857717/24-25 (22) 08.02.85 (46) 30.07.86. Бюл. М- 28 (71) Воронежский политехнический институт (72) А.Г.Москаленко, Л.Я.Сулаева и Л.И.Бубнов (53) 532.137(088.8) (56) Гиммельфарб А.Ф., Шварцман С.Л. . Современные методы контроля композиционных материалов. М.: Металлургия, 1979, 248.

Килин В.С., Чередник Е.M. Щеглова Л.Н., Островский В.С., Дергунс-. ва В.С. Стойкость против окисления углеродных волокон с защитными покрытиями. — Порошковая металлургия.

1975, 9 2 (146), 47-66. (54) СПОСОБ КОЛИЧЕСТВЕННОЙ ОЦЕНКИ ЭФФЕКТИВНОСТИ БАРЬЕРНЫХ ПОКРЫТИЙ НА ПО ВЕРХНОСТИ УГЛЕРОДНЫХ ВОЛОКОН (57) Изобретение относится к способам оценки эффективности барьерных:покрытий на волокнах.. Цель иэобретения— повышение точности определения эффективности барьерных покрытий. По способу измеряют внутреннее трение на двух типах волокон — с покрытием и без него. Оба типа волокон подвергают высокотемпературному окислению при пониженном давлении и измеряют внутреннее трение в волокнах. 1 табл.

1247731

Образец

Внутреннее трение после отжига до отжига

56 10

110 10

0,98. 0

1УВ+ (0,257) 58 10

31 10

0,93

О, 05

48 10

3УВ+ (2X) 32 10

0,16

0,84

4УВ+ (5X) 49 7 10

58 10

0,14

0,86

19 10

0,34

2УВ+ (1X.) 55 ° 10

0,65

Изобретение относится к контролю и управлению технологией создания композиционных материалов, в частности для контроля качества армирующих материалов, используемых при упрочнении металлов, керамики, сплавов и т.п. в виде углеродных волокон с защитными покрытиями.;

Цель предлагаемого способа — повышение точности определения эффективности барьерных покрытий карбида кремния на единичных углеродных1волокнах.

Измеряют внутреннее трение в исходных углеродных волокнах (УВ) и в волокнах с барьерным покрытием из карбида кремния, прошедших отжиг в вакууме 10 Па в течение 30 мин.

Предварительно осуществляют измерение низкочастотного внутреннего трения исходных УВ в вакууме — 10 Па, затем вакуум понижается до -10 Па и осуществляют отжиг волокон в ухудшенном вакууме при Т = 1300 К в течение 30 мин. После отжига вакуум вновь повышают до исходного значения

Как следует иэ представленных результатов, наибольшее значение коэфи проводят повторное измерение внут1 реннего трения.

Аналогичным образом проводят измерения внутреннего трения s УВ с барьерным покрытием.

Пример. Способ использовали для анализа сплошности барьерных покрытий иэ карбида кремния на УВ.

Содержание карбида кремния для трех

10 различных покрытий составляло 0,25, 1,2,5 вес.X. Измерение внутреннего ,трення проводили с помощью универсальной установки в вакууме 10 з Па при 1300 К.

15 Для испытаний иэ жгута УВ отбирали единичные волокна диаметром

7 10 бм. Базовая длина образцов составляла 3 10 м, что обеспечивало собственную частоту крутильных коле2О баний 1 Гц. Крепление образцов осуществлялось клеем на основе фенолформальдегидной смолы.

Результаты измерений внутреннего трения исходных УВ и волокон с барь25 ерными покрытиями карбида кремния представлены в таблице. ! фициента сплошности и будет являться .оптимальным для данных покрытий. з 1247731 4 ф о р м у л а и з о б р е т е н и я покрытий карбида кремния на единичных углеродных волокнах, измеряют в

Способ количественной оценки эф- исходном волокне и волокнах с барьфективности барьерных покрытий на ерными покрытиями внутреннее трение, поверхности углеродных волокон, осно- чувствительное к деградации структуванный на их высокотемпературном ры волокна в процессе высокотемпераокислении, отличающийся турного окисления при пониженном давтем, что, с целью повышения точности ленин, и сопоставляют скорости ее определения эффективности барьерных относительного изменения.

Составитель В.Вощанкин

Редактор В.Ковтун Техред Л.Олейник КорректорВ Синицкая

Заказ 4117/42 . Тирам 778 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г.ужгород, ул.Проектная, 4
