Реферат



Мв 124782

Класс 49h, 11

СССР

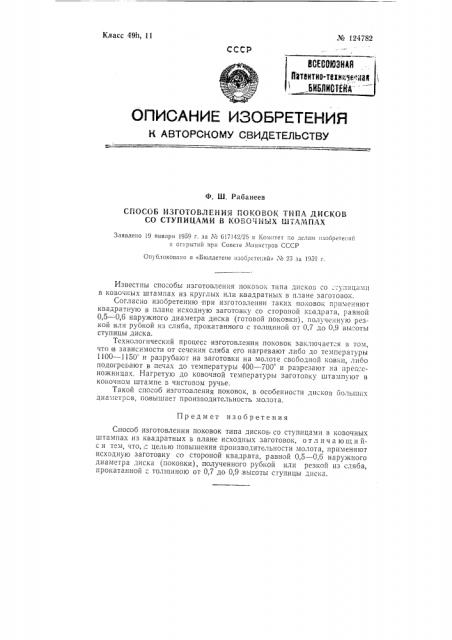

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ф. Ш. Рабапеев

СПОСОБ ИЗГОТОВЛЕИИЯ ПОКОВОК ТHrIA ДИСКОВ

СО СТУПИЦАМИ В КОВОЕ411ЫХ Ц1ТАМПАХ

Заявлено 19 января 1959 г. за Ке 617142/25 в Комитет го делам изобрете.ий и открытий при Совете Министров СССР

Опубликовано в «Беоллетеие: зобретеин11 > Хо 23 за 1939 г.

H3BBcTIIbl cIIoco6bI изгoTQB IBHI4II пое;овок TIII12 QIIcKQII co ." пицаме1 в коночных штампах из круглых или квадратных в плане заготовок.

Согласно изобретениео при изготовлении таких поковок применяеот квадратную в плане исходную заготовку со стороной кгадрата, равной

0,5 — О,б наружного диаметра диска (готовой поковки), полученную резкой или рубкой из сляба, прокатанного с толщиной от 0,7 до 0,9 высоты ступицы диска.

Технологический процесс изготовления поковок заключается в том, что IB зависимости от сечения сляба его нагревают либо до температуры

1100 — 1150 и разрубают на заготовки на молоте свободной ковки, либо подогревают в печах до температуры 400 — 700 и разрезают на прес,.сножницах, Нагретую до ковочной температуры заготовку штампуют в ковочном штампе в чистовом ручье.

Такой способ изготовления поковок, в особенности дисков больших диаметрсв, повышает производительность молота.

Пр едм ет изобретения

Способ изготовления поковок типа дисков со ступицами в ковочных штампах из квадратных в плане исходных заготовок, о т л и ч а ю щ и йс я тем, что, с целью повышения производительности молота, применяют исходную заготовку со стороной квадрата, равной 0,5 — 0,6 наружного диаметра диска (поковки), полученного рубкой или резкой из сгляба, прокатанной " толщиною от 0,7 до 0,9,высоты ступицы диска.
