Реферат



Изобретение относится к жидкостной обработке поверхностей и позволяет повысить производительность и эффективность обработки путем одновременного воздействия нескольких форсунок на одну и ту же площадь обрабатываемой поверхности за счет перекрытия факелов разбрызгивания жидкости. Промываемые изделия 16 на движущемся конвейере проходят под струями жидкости форсунок перекрещивающихся Ш- образных коллекторов 11 -13. Обрабатывающая жидкость может подаваться к форсункам насосами 10 по трубопроводам 6 и 7 одновременно из камер 2-4 с помощью переключающихся кранов 8 и 9, что позволяет промывать изделия 16 сразу несколькими различными растворами. При включении одного из насосов 10 из любой камеры 2-4 жидкость поступает во все коллекторы и изделия промываются под тройным напором жидкости. 2 ил. (Л IsD 4 00 to Вид t -It n ll п. Jg II и II II II IT 111 II II II II II II II Фиг.; Фис. 2

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ÄÄSUÄÄ 1247824 А1 (51) 4 G 03 D 5/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Я Яф» 1&.

К А ВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

1 1! 12

Sud Л а

Рис. г

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3788670/24-10 (22) 22.06.84 (46) 30.07.86. Бюл. № 28 (72) Ю. И. Гуркин (53) 771.43 (088.8) (56) Авторское свидетельство СССР № 655329, кл. G 03 D 3/00, 1974.

Авторское свидетельство СССР № 847536, кл. С 23 G 3/00, 1979. (54) УСТАНОВКА ДЛЯ ПРОМЫВКИ

ПЕЧАТНЫХ ПЛАТ (57) Изобретение относится к жидкостной обработке поверхностей и позволяет повысить производительность и эффективность обработки путем одновременного воздействия нескольких форсунок на одну и ту же площадь обрабатываемой поверхности за счет перекрытия факелов разбрызгивания жидкости. Промываемые изделия 16 на движущемся конвейере проходят под струями жидкости форсунок перекрещивающихся Шобразных коллекторов 11 — 13. Обрабатывающая жидкость может подаваться к форсункам насосами 10 по трубопроводам 6 и 7 одновременно из камер 2 — 4 с помощью переключающихся кранов 8 и 9, что позволяет промывать изделия 16 сразу несколькими различными растворами. При включении одного из насосов 10 из любой камеры 2 — 4 жидкость поступает во все коллекторы и изделия промываются под тройным напором жидкости. 2 ил.

1247824

Формула изобретения

Составитель Е. Вострикова

Редактор A. Ревин Техред И. Верес Корректор В. Бу тяга

Заказ 4122/46 Тираж 436 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Изобретение относится к жидкостной обработке поверхностей, в частности к установкам очистки и промывки печатных плат.

Цель изобретения — повышение производительности и эффективности обработки путем одновременного воздействия нескольких форсунок на одну и ту же площадь обрабатываемой поверхности за счет перекрытия факелов разбрызгивания жидкостей.

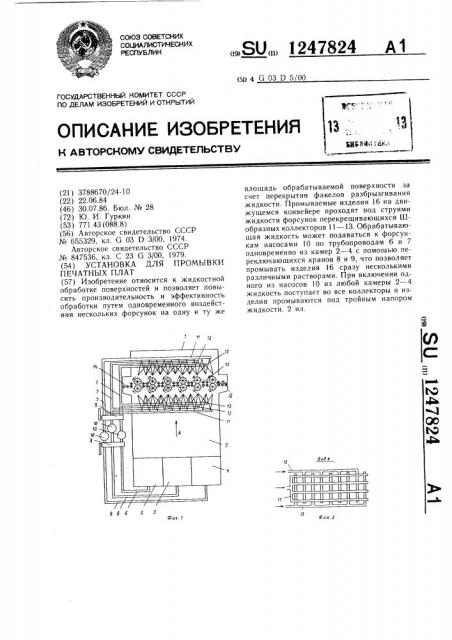

На фиг.1 изображена предлагаемая установка; на фиг.2 — перекрещивающиеся коллекторьг вид А на фиг.1).

Установка промывки печатных плат содержит корпус 1 с камерами 2 — 5, трубопроводы 6 и 7, краны 8 и 9, насосы 10, перекрещивающиеся коллекторы 11 — 13 с форсунками, конвейер 14 с тянущими парами 15 валиков 15.

Установка для промывки печатных плат работает следующим образом.

Включают подачу жидкости в перекрещивающиеся коллекторы 11 — 13 с форсунками. Затем включают конвейер 14 с тянущими парами валиков 15 для перемещения изделий 16 и устанавливают скорость его передвижения на заданную величину. Изделия, например печатные платы, закладываются на движущийся конвейер 14, захватываются тянущими парами валиков 15 и проходят под струями жидкости форсунок перекрещивающихся коллекторов 11 — 13. Затем обработанные таким образом изделия снимают с конвейера.

Обрабатывающая жидкость к форсункам 30 перекрещивающихся коллекторов 11 — 13 может подаваться одновременно из камер 2 — 4 насосами 10 в каждый перекрещивающийся коллектор раздельно с помощью переключающихся кранов 8 и 9 по трубопроводам

6 и 7. Тогда различная жидкость из каждого коллектора факелом из форсунки подается на одну и ту же площадь обрабатываемой поверхности одновременно с другими. Поэтому каждая площадка поверхности печатной платы обрабатывается одновремен- 40 но факелами форсунок, например, трех перекрещивающихся коллекторов, накладываемыми друг на друга и, следовательно, печатная плата обрабатывается сразу тремя жидкостями в одной камере, что сокращает путь прохождения платы в три раза. 45

Обрабатывающая жидкость может подаваться переключением кранов 8 и 9 только одним из насосов 10 из любой одной камеры 2 — 4, но во все перекрещивающиеся коллекторы с форсунками. Тогда одна и та же жидкость из каждого коллектора накладывается факелами из форсунок друг на друга и, следовательно, печатная плата обрабатывается сразу под тройным напором одной и той же жидкостью, что увеличивает эффективность обработки изделия.

Обрабатывающая жидкость может подаваться переключением кранов 8 и 9 одним из насосов 10 из одной камеры в только один коллектор. Тогда печатная плата обрабатывается факелом одного коллектора с одинарным напором одной и той же жидкости.

Отработанная в камере 5 жидкость, получившаяся после обработки изделий жидкостями из камер 2 — 4, может подаваться из камеры 5 в перекрещивающиеся коллекторы

ll — 13 с помощью кранов 8 и 9 одним из насосов или всеми насосами 10, что увеличивает интенсивность предварительной обработки печатных плат.

Таким образом, использование предлагаемой установки позволяет изменять производительность и эффективность обработки в пределах работы одного насоса от одной камеры с одним коллектором до работы всех насосов от всех камер с перекрещивающимися коллекторами одновременно с воздействием на одну и ту же площадь обрабатываемой поверхности.

Установка для промывки печатных плат, содержащая корпус, конвейер для перемещения печатных плат, коллекторы с форсунками, расположенные по обе стороны от печатных плат, и средство для подачи жидкости в коллекторы, отличающаяся тем, что, с целью повышения производительности и эффективности обработки путем одновременного воздействия нескольких форсунок на одну и ту же площадь обрабатываемой поверхности за счет перекрытия факелов разбрызгивания жидкости, средство для подачи жидкости в коллекторы выполнено в виде нескольких камер для жидкостей, каждая из которых соединена трубопроводами через первый переключающий кран с насосами, соединенными через второй переключающий кран с коллекторами с форсунками, причем коллекторы выполнены Ш-образными и расположены перекрещивающимися в несколько ярусов.
