Датчик пожара
Патент 1247912
Авторы
Классы МПК
Датчик пожара
Иллюстрации
Реферат
Изобретение относится к противопожарной технике, а именно к технике для обнаружения пожара на объекте. Целью изобретения является повышение функциональной надежности устройства. В устройстве имеется приемник излучения и чувствительный элемент, выполненный из термочувствительного материала с памятью формы в виде секторов, закрепленных с помощью термоизолирующих шайб в корпусе датчика и находящихся в оптической связи с приемником излучения. При наличии повышенной температуры и излучения, что имеет место при пожаре, чувствительный элемент 3 принимает форму, близкую к параболической, и отражает попадающее на него излучение на приемник 2 излучения. Электрическое сопротивление приемника 2 падает - это свидетельствует о наличии пожара. После ликвидации пожара датчик возвращается в исходное состояние. 2 ил. (Л 1C 4;:ь со N5 Фиг. 1
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК
„„SU„„1247912 (5g 4 б 08 В 17/10 ypp > a F> l ф
13 „
ЬМЬЛНОТЕМФ
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Н А BTOPCHOMV СВИДЕТЕЛЬСТВУ
<Риг. 1
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3820153/24-24 (22) 30.11.84 (46) 30.07.86. Бюл. № 28 (71) Государственный проектный институт автоматизированных систем управления, противопожарной автоматики и охранной сигнализации (72) И. Н. Натаров (53) 654.9(088.8) (56) Авторское свидетельство СССР № 794650, кл. С 08 В 17/06, 1981.
Духанин Ю. А. Техника безопасности и противопожарная техника в машиностроении. М.: Машиностроение, 1965, с. 301, рис. 133б. (54) ДАТЧИК ПОЖАРА (57) Изобретение относится к противопожарной технике, а именно к технике для обнаружения пожара на объекте. Целью изобретения является повышение функциональной надежности устройства. В устройстве имеется приемник излучения и чувствительный элемент, выполненный из термочувствительного материала с памятью формы в виде секторов, закрепленных с помощью термоизолирующих шайб в корпусе датчика и находящихся в оптической связи с приемником излучения. При наличии повышенной температуры и излучения, что имеет место при пожаре, чувствительный элемент 3 принимает форму, близкую к параболической, и отражает попадающее на него излучение на приемник 2 излучения. Электрическое сопротивление приемника 2 падает — это свидетельствует о наличии пожара. После ликвидации пожара датчик возвращается в исходное состояние, 2 ил.
1247912
Формула изобретения
Риа. 2
Составитель О. Богомолова
Техред И. Верес Корректор М. Макснмншннец
Тираж 515 Подписное
ВНИИПИ Государственного комитета СССР по делам нзобретеннй н открытий
113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5
Филиал ППП «Патент», r. Ужгород, ул. Проектная, 4
Редактор Н. Горват
3а ка з 4 1 29/51
Изобретение относится к противопожарной технике и предназначено для обнаружения пожара на объекте по двум факторам пожара: повышенной температуре и излучению, а также для защиты закрытых объемов на различных подвижных объектах, например, судах.
Целью изобретения является повышение надежности устройства.

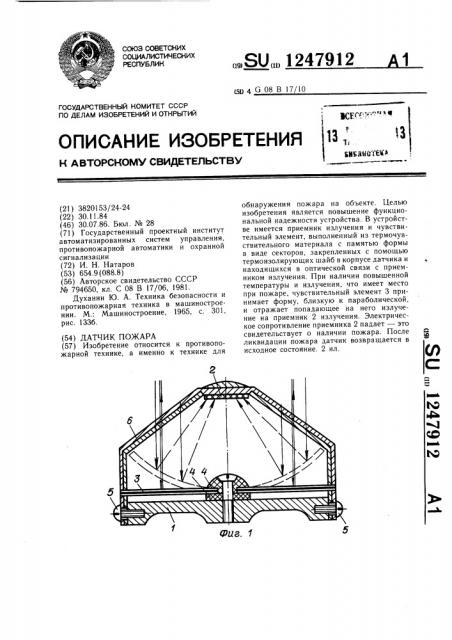

На фиг.1 и 2 изображена конструкция датчика пожара.
Датчик пожара состоит из корпуса 1, приемника 2 излучения (фотодиода), чувствительного элемента 3, внутренняя поверхность которого выполнена зеркальной, а сам термочувствительный элемент выполнен из материала, обладающего эффектом памяти формы. Чувствительный элемент 3 закреплен в корпусе 1 с помощью термоизолирующих прокладок 4, а приемник излучения 2 содержит выводы 5, используемые для подключения датчика пожара к контрольной приемной станции.
Приемник излучения 2 укреплен на корпусе 1 с помощью электропроводных стоек 6.
Датчик пожара работает следующим образом.
В дежурном режиме приемник излучения 2 обладает большим электрическим сопротивлением. При появлении излучения, не связанного с пожаром, повышении фоновой освещенности, они не попадают на приемник 2 излучения из-за того, что чувствительный элемент 3 не имеет необходимой формы и большая часть излучения отражается обратно в пространство. При временном повышении температуры, но при отсутствии очага пожара, чувствительный элемент 3 принимает форму, близкую к параболической, однако датчик пожара не срабатывает из-за отсутствия излучения. При наличии повышенной температуры и излучения, что имеет
5 место при пожаре, приходящее излучение фокусируется чувствительным элементом 3 на приемнике излучения 2. Электрическое сопротивление последнего падает — датчик срабатывает. После ликвидации пожара датчик автоматически возвращается в исходное состояние.
Датчик пожара, содержащий корпус, чувствительный элемент и электропроводные стойки, отличающийся тем, что, с целью повышения функциональной надежности датчика за счет формирования сигнала от двух факторов, в него введен приемник излучения и термоизолирующие прокладки, а чувствительный элемент выполнен в виде секторов из термочувствительного материала, обладающего эффектом памяти формы, поверхность термочувствительного материала, 25 обращенная к приемнику излучения, выполнена зеркальной, сумма углов секторов чувствительного элемента меньше 360, секторы чувствительного элемента закреплены между термоизолирующими прокладками, которые укреплены на корпусе диаметр прокладок больше диаметра приемника излучения или равен ему, приемник излучения укреплен на корпусе с помощью электропроводных стоек.
