Наполнитель для плавкого предохранителя

Наполнитель для плавкого предохранителя

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике , к области низковольтного аппаратостроения, в частности к плавким предохранителям. Целью изобретения является упрощение технологии изготовления плавкого предохранителя . Теоретически установлено, что применение многокомпонентной смеси зернистого наполнителя, т.е. частиц зерен с различными абсолютными размерами, повышает плотность упаковки зернистого наполнителя. Кроме того, плотность уплотнения наполнителя определяется не абсолютным размером частиц, а отношением размеров частиц и их содержанием в смеси. В данном техническом решении использован наполнитель, размер зерновых фракций песка которого находится в пределах 0,1-1,2 мм, количество фракций равно пяти, а отношение средних размеров этих фракций 1,0; 1,25- 1,60; 1,6-2,0; 2,0-3,0; 3,0-5,0 при их содержании в процентах по массе соответственно 7-13; 30-50; 20-30; 15-25; 2-8. 2 табл. С1 (Л to 4: со о

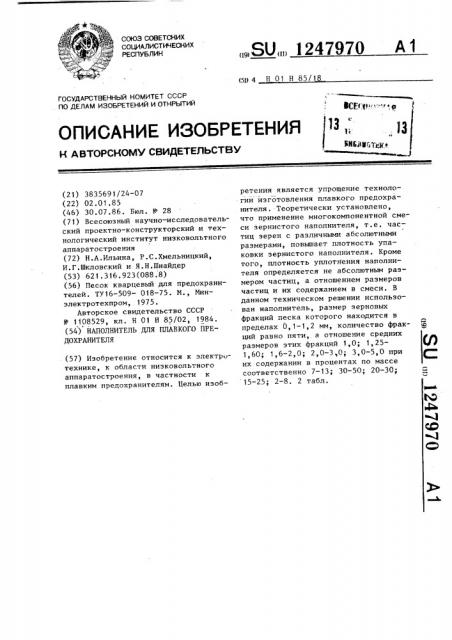

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 4 Н 01 Н 85/18

OCF< A" =-"-"

)3, В щд.„ (, ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOlVIY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3835691/24-07 (22) 02.01.85 (46) 30.07.86. Бюл. Р 28 (71) Всесоюзный научно-исследовательский проектно-конструкторский и технологический институт низковольтного аппаратостроения (72) Н.А.Ильина, P.С.Хмельницкий, И.Г.Шкловский и Я.Н.Шнайдер (53) 621.316.923(088.8) (56) Песок кварцевый для предохранителей. ТУ16-509- 018-75. M. Минэлектротехпром, 1975.

Авторское свидетельство СССР

У 1108529, кл. Н 0 1 Н 85/02, 1984. (54) НАПОЛНИТЕЛЬ ДЛЯ ПЛАВКОГО ПРЕДОХРАНИТЕЛЯ (57) Изобретение относится к электр технике, к области низковольтного аппаратостроения, в частности к плавким предохранителям. Целью изоб„„SU„„1247970 А 1 ретения является упрощение технологии изготовления плавкого предохранителя. Теоретически установлено, что применение многокомпонентной смеси зернистого наполнителя, т.е. частиц зерен с различными абсолютными размерами, повышает плотность упаковки зернистого наполнителя. Кроме того, плотность уплотнения наполнителя определяется не абсолютным pasмером частиц, а отношением размеров частиц и их содержанием в смеси. В данном техническом решении использован наполнитель, размер зерновых фракций песка которого находится в пределах 0,1-1,2 мм, количество фракций равно пяти, а отношение средних размеров этих фракций 1,0; 1, 251,60; 1,6-2,0; 2,0-3 0; 3,0-5 0 при их содержании в процентах по массе соответственно 7-13; 30-50; 20-30; 15-25; 2 — 8. 2 табл.

1247970

Изобретение относится к электротехнике, к области низковольтного anna/ ратостроения, в частности к плавким предохранителям.

Цель изобретения — упрощение технологии изготовления плавкого предохранителя.

Сущность изобретения заключается в следующем.

Теоретические и экспериментальные 1О исследования свидетельствуют о том, что абсолютный размер частиц кварцевого песка играет роль только по отношению к диаметру сосуда, в котором находятся частицы, и только !5 тогда, когда диаметр частиц превьппает 0,1 диаметра сосуда. В этом случае плотность упаковки зернистого заполнителя снижается на 3-4%. Поскольку зерна кварцевого песка значительно (в 20-120 раз) меньше диаметра корпуса, в предохранителях этого не происходит.

Кроме того, плотность уплотнения зернистого наполнителя (отношение объема пространства, занятого кварцевым песком, ко всему внутреннему объему корпуса) получается одинаково низкой (равной 60-70%), если использовать зерна одного среднего размера, ®0 будь то О, 1 или 1,0 мм. При наличии двухкомпонентной смеси, например 70% крупных зерен и 30%. более мелких зерен, плотность упаковки повьппается до 74-82% в зависимости от соотношения их средних размеров. Применение

35 трехкомпонентной смеси позволяет достичь плотности 85%; пятикомпонентной — 87-90%, а многокомпонентной теоретически до 100%. Таким образом, 40 плотность уплотнения наполнителя определяется не абсолютным размером частиц, а отношением размеров частиц и их содержанием в смеси, что использовано в предлагаемом техническом

45 решении.

В табл.1 приведен фракционный состав кварцевого песка.

Кварцевый. песок показал хорошие результаты с точки зрения плотности уплотнения наполнителя, хотя существенно отличается от прототипа.

Другой песок также показал хорошие результаты (табл.2) .

Данные экспериментальных исследований свидетельствуют о том, что при использовании определенного количества весьма мелких (менее 0, 1 мм) фракций песка для засыпки плавких предохранителей значительно увеличивается продолжительность вибрационной засыпки наполнителя, которая в опытах достигала 18 мин, что совершенно неприемлемо с точки зрения технологии (при нормальных условиях засыпка длится 1,5-3,0 мин в,зависимости от объема корпуса), а использование очень крупных фракций, размер которых выходит за пределы 1,2 мм, приводит к существенному ухудшению основных защитных характеристик плавкого предохранителя — наибольшего пропускаемого тока, интегралов Джоуля, энергии дуги из-3h снижения интенсивности дугогашения, обусловленного черезмерно облегченными условиями проникновения дуги в песок из-за большого размера зерен и расстояния между ними.

Таким образом, предлагаемое техническое решение обеспечивает значительное расширение и упрощение фракционного состава кварцевого пеСка, используемого в качестве наполнителя в плавких предохранителях, возможностей его выбора, что снимает множество технологических трудностей при производстве предохранителей, т.е. упрощается технология при сохранении требуемой плотности уплотнения наполнителя и необходимых защитных характеристик предохранителя.

Формула и э о б р е т е н и я

Наполнитель для плавкого предохранителя, содержащий кварцевые зерна песка различных фракций, б т л и ч а ю шийся тем, что, с целью упрощения технологии изготовления плавкого предохранителя, размер зерновых фракций песка находится в пределах 0,1-1,2 мм, причем количество фракций равно пяти, а отношение средних размеров этих фракций составляет 1„0; 1,25-1,60; 1,60-2,0; 2,03,0; 3,0-5,0 при их содержании соответственно, мас.%: 7-13; 30-50; 2030; 15-25; 2-8.

1247970

Таблица

Отношение средних размеров

Средний размер, мм

Содержание, 7

Размер зернистых фракций, мм

0,25 — 0,35

0,42 - 0 50

0 50 — 0,60

0,60 — 0,71

0,71 — 1,0

0,3

10,6

1,53

0,46

45,95

1,83

0,55

18,8

2,2

0,66

22,2

2,85

0,86

2,45

Таблица 2

Отношение средних размеров

Средний pasMep, мм

Содержание, X

Размер зернистых фракций, мм

0,15

14,5

0,12 — 0,18

1,4

0,215

24,48

27,61

О, 18 — 0,25

2,0

0,3

0,25 — 0,35

0,35 — 0,42

0,42 — 0,50

0,50 — 0,60

2,56

0,385

9,05

3,07

0,46

20,56

3,66

0,55

3,8
