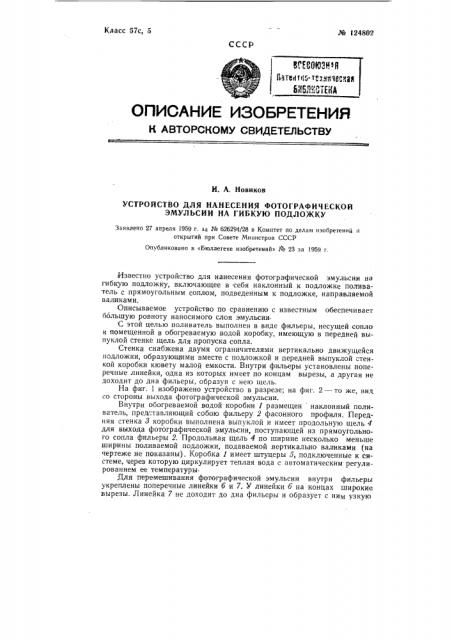

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

И. А. Новиков

УСТРОЙСТВО ДЛЯ НАНЕСЕНИЯ ФОТОГРАФИЧЕСКОЙ

ЭМУЛЬСИИ НА ГИБКУЮ ПОДЛОЖКУ

Заявлено 27 апреля 1959 r. за № 626294/28 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» Ф 23 за 1959 г.

Известно устройство для нанесения фотографической эмульсии на гибкую подложку, включающее в себя наклонный к подложке поливатель с прямоугольным соплом, подведенным к подложке, направляемой валиками.

Описываемое устройство по сравнению с известным обеспечивает ббльшую ровноту наносимого слоя эмульсии.

С этой целью поливатель выполнен в виде фильеры, несущей сопло н помещенной в обогреваемую водой коробку, имеющую в передней выпуклой стенке щель для пропуска сопла.

Стенка снабжена двумя ограничителями вертикально движущейся подложки, образующими вместе с подложкой и передней выпуклой стенкой коробки кювету малой емкости. Внутри фильеры установлены поперечные линейки, одна из которых имеет по концам .вырезы, а другая не доходит до дна фильеры, образуя с нею щель.

На фиг. 1 изображено устройство в разрезе; на фиг. 2 — то же, вид со стороны выхода фотографической эмульсии.

Внутри обогреваемой водой коробки 1 размещен наклонный поливатель, представляющий собою фильеру 2 фасонного профиля. Передняя стенка 8 коробки выполнена выпуклой и имеет продольную щель 4 для выхода фотографической эмульсии, поступающей из прямоугольного сопла фильеры 2. Продольная щель 4 по ширине несколько меньше ширины поливаемой подложки, подаваемой вертикально валиками (на чертеже не показаны). Коробка 1 имеет штуцеры 5, подключенные к системе, через которую циркулирует теплая вода с автоматическим регулированием ее температурыДля перемешивания фотографической эмульсии внутри фильеры укреплены поперечные линейки 6 и 7. У линейки б на концах широкие вырезы. Линейка 7 не доходит до дна фильеры и образует с ним узкую

¹ 124802 щель. Питание фильеры эмульсией производится через штуцер 8, соединенный гибким шлангом с регулятором уровня эмульсии.

Перед работой фильеру 2 устанавливают соплом вверх, а после заполнения ее эмульсией — в рабочее положение, показанное на фиг. 1.

Эмульсия, вытекающая из щели 4, поступает в пространство, ограниченное передней стенкой 8 коробки 1 прикрепленными к этой стенке двумя ограничителями 9 и вертикально движущейся подложкой, совместно образующими для эмульсии кювету малой емкости, в которой не происходит седиментации эмульсии.

Для промывки фильеры вынимают пробки, закрывающие ее по торцам, и линейки б и 7, после чего полость фильеры очищают ершом. б 7 9

Фиг. 2

Фиг. 1

Комитет ио делам изобретений и открытий при Совете Министров СССР

Редактор P. Б. Кауфман Гр. 235

Подп. к печ. 19.1-60 г„

Тираж 750 Цена 25 коп.

Информационно-издательский отдел.

Объем 0,17 и. л. Зак. 421

Типография Комитета по делам изобретений и открытий прн Совете Министров СССР

Москва, Петровка, 14.

Предмет изобретения

1. Устройство для нанесения фотографической эмульсии на гибкую подложку, включающее наклонный к подложке поливатель с прямоугольным соплом, подведенным к подложке, направляемой валиком, о т л и ч а ю щ е е с я тем, что, с целью обеспечения большей ровноты наносимого слоя эмульсии, поливатель выполнен в виде фильеры, несущей вопло и помещенной в обогреваемую водой коробку со щелью для пропуска сопла в передней выпуклой стенке, снабженной двумя ограничителями вертикально движущейся подложки, образующими совместно с ней и передней выпуклой стенкой коробки кювету малой емкости

2. Устройство по п. 1, отличающееся тем, что для перемешивания эмульсии внутри фильеры установлены две поперечные линейки, эдна из которых имеет по концам вырезы, а другая не доходит до дна фильеры, образуя с нею щель.
