Генератор случайной импульсной последовательности

Генератор случайной импульсной последовательности

Иллюстрации

Показать все

Реферат



Изобретение относится к импульсной технике. Целью изобретения является повышение точности генерирования случайной импульсной последовательности путем фиксации границ интервала вобуляции. В устройство, содержащее генератор I импульсов, первый счетчик 2, формирователь 5, генератор шума 9, пороговый элемент 8, для достижения цели введены дешиф- -ратор 3, блок ключей 6, второй счетчик 7, элемент И 4. Случайное число RJ, вырабатываемое вторым счетчиком 7 в некотором i-м цикле, лежит в пределах О 5 R . , где п - разрядность числа R(, тогда интервал между импульсами генерируемой последова- , тельности будет лежать в пределах

СОЮЗ СОВЕТСКИХ

СОц1ИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ÄÄSUÄÄ 1248031

1д! 4 Н 03 К 3/84

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

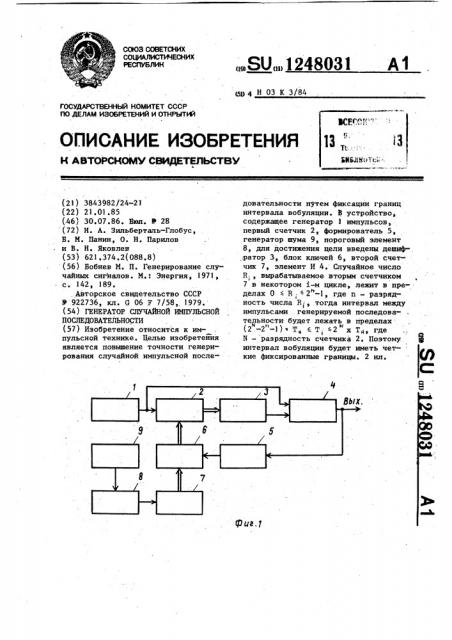

Фиг 1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ГЮ ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3843982/24-2! (22) 21.01.85 (46) 30.07.86. Бюп. Ф 28 (72) И. А. Зильберталь-Глобус, Б. M. Панин, О. Н. Парилов и В. Н. Яковлев (53) 621.374.2(088.8) (56) Бобнев М. П. Генерирование случайных сигналов. М.: Энергия, 1971, с. 142, 189.

Авторское свидетельство СССР

У 922736, кл. 6 06 F 7/58,, 1979. (54) ГЕНЕРАТОР. СЛУЧАЙНОЙ ИМПУЛЬСНОЙ

ПОСЛЕДОВАТЕЛЬНОСТИ (57) Изобретение относится к импульсной технике. Целью изобретейия является повышение точности генерирования случайной импульсной последовательности путем фиксации границ интервала вобуляции. В устройство, содержащее генератор 1 импульсов, первый счетчик 2, формирователь 5, генератор шума 9, пороговый элемент

8, для достижения цели введены дешиф:ратор 3, блок ключей 6, второй счетчик 7, элемент И 4. Случайное число

R,, вырабатываемое вторым счетчиком

7 в некотором 1-м цикле, лежит в пределах 0 - R,. -2"-1, где n — разрядность числа R, тогда интервал между импульсами генерируемой последовательности будет лежать в пределах: (2 -2 -1) Т„ c T 2 х Тд, где

N - разрядность счетчика 2. Поэтому е интервал вобуляции будет иметь четкие фиксированные границы. 2 ил.

1 12

Изобретение относится к импульсной технике.

Целью изобретения является повышение точности генерирования случаиной импульсной последовательности

-лтутем фиксации границ интервала вобуляции.

На фиг, 1 представлена структурная,схема генератора случайной импульсной последовательности; на фиг. 2 — временные диаграммы его работы.

Генератор случайной импульсной последовательности (фиг. 1) содержит генератор 1 импульсов, первый счетчик 2, дешифратор 3, элемент

И 4, формирователь 5, блок 6 ключей, второй счетчик 7, пороговый элемент

8 и . генератор 9 шума. Генератор 1 импульсов соединен со счетным входом первого счетчика 2, выходы которого подключены к входам дешифратора 3..

Выход дешифратора 3 соединен с первым входом элемента И 4, выход кото- . рого через формирователь 5 подключен к входу управления блока 6 ключей. генератор 9 шума через пороговый эле- мент 8 соединен со счетным входом второго счетчика 7, выходы которого через блок 6 ключей подключены к соответствующим входам разрядов первого счетчика 2. Выход генератора 1 импульсов соединен также с вторым входом элемента И 4.

Генератор случайной импульсной последовательности<работает следующим образом.

В исходном состоянии первый 2 и второй 7 счетчики обнулены, ключи блока 6 ключей закрыты. Генератор 1 импульсов вырабатывает тактовые импульсы с периодом Т„ = 1/Г„ (фиг. 2a), которые поступают на счетный вход первого счетчика 2. После 2 (где

И - разрядность первого счетчика 2) тактов счета дешифратор 3, подключенный к нулевым выходам всех разрядов . первого счетчика 2, вырабатывает импульс длительностью 1ц,.поступающий на первый вход элемента И 4 (фиг. 26), на второй вход которого подается так, товый импульс от "генератора 1 импульсов. На выход устройства и на формирователь 5 поступает импульс генерируемой импульсной последовательности длительностью (фиг. 26). В формирователе 5 по заднему фронту выходного импульса устройства формирует48031

2 ся импульс перезаписи (фиг. 2 ), поступающий на вход управления блока 6. ключей. К этому моменту во втором . счетчике 7 из-за случайного характера выходного процесса генератора 9 шума находится двоичный код случайного и-разрядного числа В„ . Импульсом перезаписи открываются ключи блока 6 ключей, и код этого случайного числа

10 переписывается в младшие разряды первого счетчика 2, поэтому в следующем цикле работы устройства первый счетчик 2 перейдет в состояние."все нули" раньше, чем в первом цикле, т.е. пос

15 ле поступления на его вход 2 -Н тактовых импульсов от генератора 1 импульсов. Далее опять вырабатываются выходной импульс дешифратора 3 и импульс генерируемой случайной после20 довательности на вьыоде элемента И 4, причем интервал между ним и предшествующим.импульсом Т = (2" — R, ). Г„, После этого начинается третий цикл, . в котором в первый счетчик 2 перено25 сится новое случайное число В, и через интервал Т = (2" - R ).Tð, на выходе устройства вырабатывается оче" редкой, третий, импульс генерируемой последовательности (фиг,. 2В). Далее

30 процесс повторяется.

Так как случайное число R;, вырабатываемое вторым счетчиком 7 в не котором i-oM цикле. находится в преде лах 0 6 R: "- 2 }-1, то интервал Т; между импульсами генерируемой после5 н довательности (2 — 2" - 1)" T. < Т, И, ч"

<2 Т„, благодаря чему интервал вобуляции имеет четкие фиксированные границы.

40 .Формула изобретения

Генератор случайной импульсной последовагельности, содержащий гене-, ратор импульсов, первый счетчик, элемент И, формирователь; последовательно соединенные генератор шума и пороговый элемент, о т л и ч, а юшийся тем, что, с целью повы.шения точности генерирования случай50 ной импульсной последовательности путем фиксации границ интервала во° буляции, он содержит дешифратор, блок ключей и второй счетчик, выходы которого через блок ключей соединены с соответствующими входами разрядов первого счетчика, выходы которого соединены с входами дешифратора, выход которого соединен с первым входом

Дие. 2

Составитель Ю. Бурмистров

Редактор .А, Лежнина, Техред 3.Чижмар Корректор, О. Луговая

Тираж 816 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, .Раушская наб., д. 4/5

Заказ 4140/57

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
