Снежный якорь
Патент 1248619
Авторы
Классы МПК
Снежный якорь
Иллюстрации
Реферат

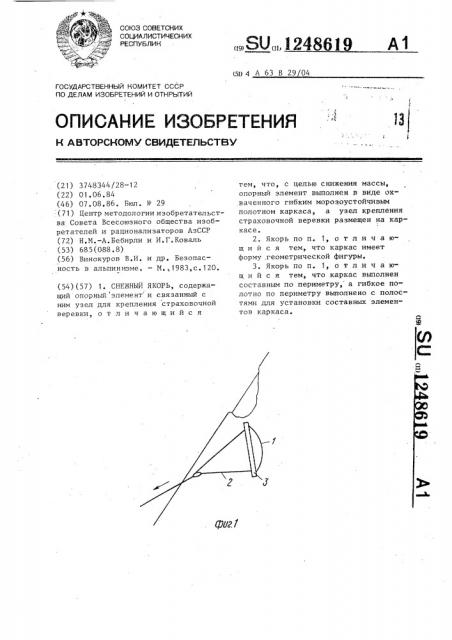

СОЮЗ СОВЕТСНИХ
СОЦИАЛИСТИЧЕСНИХ
РЕСПУБЛИК (51)4 А 63 В 29 04
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3748344/28-12 (22) 01.06.84 (46) 07.08.86. Бюл. ¹ 29 (71) Центр методологии изобретательства Совета Всесоюзного общества изобретателей и рационализаторов АЗССР (72) Н.M. — À.Бебирли и И.Г. Коваль (53) 685(088.8) (56) Винокуров В.И. и др. Безопасность в альпинизме. — M.,1983,ñ.120. (54) (57) 1. СНЕЖНЫЙ ЯКОРЬ, содержащий опорный элемент и связанный с ним узел для крепления страховочной веревки, отличающийся
ÄÄSUÄÄ1248619 А1 тем, что, с целью снижения массы, опорный элемент выполнен в виде охваченного гибким морозоустойчивым полотном каркаса, а узел крепления страховочной веревки размещен на каркасе.
2. Якорь по п. 1, о т л и ч а юшийся тем, что каркас имеет форму геометрической фигуры.
3. Якорь по и. 1, отличаюшийся тем, что каркас выполнен составным по периметру, а гибкое полотно по периметру выполнено с полостями для установки составных элементов каркаса.
3 12486
Изобретение относится к области спортивного снаряжения, в частности используется в альпинизме при спуске
IIo с н еж«ым м ар шр ут а м.
Цель изобретения — снижение массы, На фиг. 1 изображено предлага.емое устройство в рабочем положении; «а фиг. 2 — устройство с жестким каркасом круглой формы," на фиг. 3 — то же, с каркасом овальной формы, на 10 фиг. ч - то же, с каркасом треугольной формы, «а фиг., 5 — то же, с каркасом прямоугольной формы, на фиг.,6 устройство с разъемным каркасом прямоугольной формы, на фиг. 7 и 8 — 15 узлы соединения разъемного прямоуГ 01!ь11Ог О к<аркаса
С«еж«ый якорь содержит опорную поверх«ость 1, узел 2 крепления, а также жесткий каркас 3 (фиг. 1), Опор- 20 ная поверхность 1 выполнена из гибкого морозоустойчивого материала, напри.!åð искусственной кожи„ полимерной лле«ки с примесью пластификатора, тка«евого материала типа пара- 25 шюг«ого шелка и т.д- Узел 2 крепления расположен «а каркасе 3 и сое,ци«яется с ним и гибким морозоустойчивыь: матер1лалом лямками 4 (фиг., 1 и 6)„ 30
Жесткий каркас 3 выполнен разъемным их двух стоек 5, соединенных планками 6 и 7. Стойки 5 на концах имеют пазы 8 (вырезы), расположенные на Одной прямой планки 6 и 7 имеют
1- у
35 пазы 9 и 10. Глубинь1 пазов 8-10 одинаковы H рàD«ы примерно половине вы— соты планок 6 и 7. Гибкий морозаус-* тойчивый материал о«орной поверхности 1 раскроен, по краям подогнут, @ скреплен (или прошит) по периметру и образует полости 11-13 соответственно для стоек 5 и планок 6 и ?.
К краям полостей 11 гибкого глорозоустойчивого материала опорной поверхНОСТИ 1 TIpHKpBI!„TIP!.IЫ Или IIpODHTbI лям ки 4> охватывающие стойки 5 и расположенные по оцну сторону опорной псверхности 1.
Предлагаемое устройство собирает50 ся следующим oDp!I3oM, 1
19 2 цепле«ие с помощью пазов 8-10 и та-. ким образом собрать узлы соединения каркаса. В результате образуется достаточно жесткий каркас 3, на котором закреплена опорная поверхность
1 из гибкого морозоустойчивого материала, Крепление к устройству осуществляется через лямки 4 посредством, например, вспомогательной веревки, Установка предлагаемого устройства в снежный покров горного склона осуществляется следующим образом.
Ставят устройство в снег планкой
7 вниз, надавливают на верхнюю планку 6 и устройство входит в снег.
Под нагрузкой опорная поверхность из гибкого морозоустойчивого материала прогибается и самоустанавливается в снежном покрове (фиг. 1), При этом равномерно нагружаются опорная поверхность 1 и узел 2 крепления, Съем устройства производится путем вытягивания его вверх за планку 6.
Затем устройство устанавливают в новом месте и т.д.
Разборка устройства осуществляется в последовательности, .обратной процессу сборки.
Предлагаемое устройство обеспечивает устойчивость и повышает надежность крепления на снегу оптимальной самоориентацией устройства, увеличе«ием площади опоры и.предотвращением непроизвольного поворота устройства.
Таким образом устройство улучшает безопасность в альпинизме. При этом стойки предлагаемого устройства могут быть использова..1ы в качестве стоек палатки, а планки — в качестве колышек для крепления палатки.
Гибкий морозоустойчивый материал практически не имеет транспортных габаритов. При равенстве площадей опоры масса предлагае,"лого устройства меньше массы известного устройства.
Расчеты и сравнение относительной массы предлагаемого устройства и известного, проведенные ло формуlIBM
h
G, 1 — Р
Г отк
0 о.",ц у
С;этн т где Г,„ относительная масса «редлагаемого устройства и известно—
Вставляются стойки 5 13 IIoIIocTH I 1 гибкого морозоустойчивого материала.
Планка 6 из à †образно угольника вставляется в верхнюю полость 12 гибкого материала, а планка 7 — в полость 13. Для соецинения стоек 5 с планкам 1 6 и 7 надо ввести их в за1248619
G„„G„ го соответственно, — масса предлагаемого устройства и известного соответственно, S — площадь опорной поверхности, показывают, что при целесообразном увеличении площади опоры относительная масса предалагаемого устройства быстро уменьшается, а относительная масса известного устройства остается неизменной и сравнительно большой.
5, С увеличением площади опоры масса предлагаемого устройства незначительно увеличивается, тогда как масса и транспортные габариты извест10 ного устройства растут очень быстро и становятся неприемлемыми.
1248619
Составитель Н.Володина
Техред Г.Гербер Корректор Е. Сирохман
Редактор А.1Цишкина
Заказ 4156/5
Тираж 406 Подписное
ВНИИПИ Государсгвенного комитета СССР
Мо делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4
