СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„Я0„„1248635 (51) 4 В 01 0 47/04

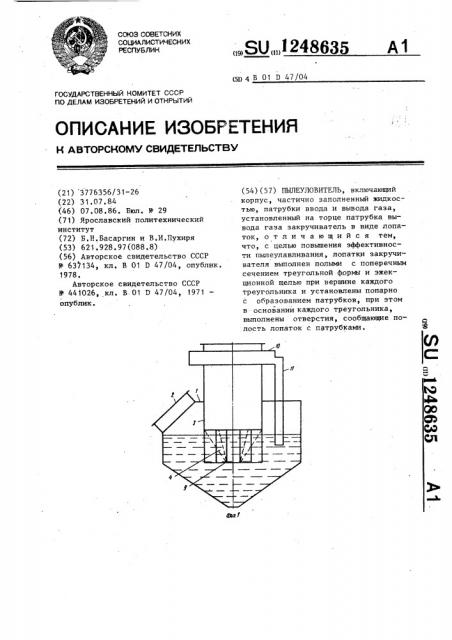

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3776356/31-26 (22) 31.07.84 (46) 07.08.86. Бюл. У 29 (71) Ярославский политехнический институт (72) Б.Н.Басаргин и В.И.Лухиря (53) 621.928.97(088.8) (56) Авторское свидетельство СССР

В 637134, кл. В 01 D 47/04, опублик.

1978.

Авторское свидетельство СССР

В 441026, кл. В 01 D 47/04, 1971 опублик. (54) (57) ПЫЛЕУЛОВИТЕЛЬ, включающий корпус, частично заполненный жидкостью, патрубки ввода и вывода газа, установленный на торце патрубка вывода газа закручиватель в виде лопаток, отличающийся тем, что, с целью повышения эффективности пылеулавливания, лопатки закручивателя выполнен полыми с поперечным сечением треугольной формы и эжекционной щелью при вершине каждого треугольника и установлены попарно с образованием патрубков, при этом в основании каждого треугольника, выполнены отверстия, сообщающие полость лопаток с патрубками.

12486 попадает скоростт смесь по

Ig< 1. Т бункере. поппитка вестнь)ми

Изобретение относит<.я к ) <и отl

H может быть испоттьзовано I=. кими- еской не<Ьтеперерабатывающсй, металлургической H других отра<лях, ро"ышленности, где требуется вь<сокоэфф<ктивная очистка газов.

Целью изобретения я JIEIE.

Вентури для прохоцB газа„ II,L фиг.3 лопатка„выполненная в вице изогнутых пластин треугольной формы с эжекци-оННоН щелью при вершине треугольника, на фиг, 4 — лопатка, вьнтолненная в виде изогнутых пластин тт>еугольной формы основания треугольников Обря— зуют пустотелый патрубок со сквозны- 2 ми отверстиями °

Пылеулояитель содержит корпус 1... патрубок 2 ввода газа вертик.ль.HbIH цилиндрический патрубок 3 вывода газа. Нижний конец патрубка 3 расположен в корпусе 1, на конус которого установлен лопаточный закручиватель

4 в виде прямоугольных или кони .ес-ких пластин. Закручиватель 4 частично погружен в жидкость, Лопатки 5

35 закручивателя имеют эжет<ционные щелти

6 для прохода жидкости, пус отегый патрубок 7 для подъема жидкости за счет устойчивой зоны разряжения и сквозные отверстия 8 для прохода жид40 кости в эжекционные щели 6„Лоттатки 5 устанавливают по периметру с образованием проходных щелей 9 в виде труб

Вентури для прохода и закрутки газового потока в патрубке 3. Пылеулови4$ тель содержит камеру 10 для сбора жидкости и сливной патрубок 11.

Пылеуловитель работает следующим образом.

Запыленный газовый ттоток через

5Î патрубок 2 ввода газа поступает в корпус 1, частично заполненный жидк:остью. Крупные фракции пыли :-,à счет инерпионного эффекта осаждаются HB поверхности жидкости, а неуповленпая

55 тонкая фракция вместе с газовым потоком постуттает в лопато:ный закручиватель 4 конической или цилиндрической формы, 35 2

Pi проходной "4 P )K. I O El B T O El bIÉ III e JI H 9 при высокой скорости 30-100 м/с образуется устойчивая зона разряжения, при этом происходит подъем жидкости по высоте лопатки 5,патрубку 7 и эжекционной щели 6 и чем больше скорость газа в проходной щели 9, тем выше подъем жидкости. При высокой скорости газа в проходном сечении щели 9 жидкость корпуса отжимается, статические силы давят на жидкость, которая по пустотелой лопатке 5 и патруб— ку 7 поднимается вверх и выливается через отверстия 8 и эжекционные щели 6 в проходные щели 9. Также за

o" åò скоростного напора из эжекционных щелей 6 жидкость эжектируется з ме>клопаточные проходные щели 9 и дробится газовым потоком на капли.

За счет выполнения проходных щелей 9 в виде труб Вентури в пережиме происходит интенсивная обработка запыленного газа каплями жидкости наблюдается эффект трубы Вентури ° Пыль коагулируется и вместе с каплями жидкости поступает в патрубок 3. За счет .:<нгенциального подвода в закручива-.епе пылеводная смесь приобретает центробежные силь.„ которые отбрасывают ее на внутреннюю поверхность патрубка 3. Смесь с газовь>м потоком в ра< ширяющую камеру, где газа падает и пылеводяная патрубку возвращается в корверцая фраквия осаждается в

Вывод тверпого остатка и жидкости осуществляется изспособами.

Предлагаемое устройство лопаток позволяет производить г.одъем жидкости по длине лопатки 5 =-а счет скоростного напора газового потока, а через

<>жекционные щели 6 жидкость подается в проходные щели 9„ где происходит ин"енсивная обработка запыленного газового потока каплями жидкости. Жидкость в основном эжектируется через шели 6, а в верхней части пластин поступает в щель 6 через отверстия 8 патрубка 7. Таким образом, орошение газа жицкостью более равномерно по высоте пластин, . Лопатки могут устанавливаться с

<)бразованием конического закручивателя или закручивателя цилиндрической формы, При малой производительности пылеуловителя предпочтение отдается коническому закручивателю, при боль3 1248635 4 шой производительности — цилиндричес- тивность пылеулавливания за счет кому. Предлагаемое устройство пыле- улучшения диспергирования жидкости уловителя позволяет повысить эффек- газовым потоком.
