Реферат



СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) (И) (51) 4 В 01 F 5/06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТ8ЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3783570/23-26 (22) 24.08.84 (46) 07.08.86. Бюл. hФ 29 .(72) Ю.А. Спиридонов, P.À. Закиров, Kl.ß. Галицкий, В.П. Стельмаков и В.А. Галицкая (53) 66.021.073(088.8) (56) Авторское свидетельство СССР

Р 780868, кл. В 01 F 5/06, 1979.

Авторское свидетельство СССР

Ф 1134224, кл. В 01 F 5/06, 1983. (54) (57) 1. СИЕСИТЕЛЬ, содержащий трубку прямоугольного сечения с осеBblM входом, в двух противолежащих стенках которой выполнено по два ряда отверстий для подвода второго компонента, ориентированных поперек продольной оси трубки и расположенных один напротив другого, о т л и ч а ю:(и и с я тем, что, с целью повьппения качества продукта за счет стабилизации массообменных характеристик при переменных режимах работы, отверстия в рядах имеют разный диаметр.

1248642

2. Смеситель по и. 1, о т л ич а ю шийся тем, что отверстия расположены в шахматном порядке.

3. Смеситель по п. 1, о т л ич а ю шийся тем, что отношение диаметров отверстий составляет 2„4l

Изобретение относится к устройствам для смешения турбулетных потоков жидкостей или газов и может быть использовано в различных отраслях промьш ленности, например в энергетике, химической, нефтехимической промышленности, для приготовления смесей с заданным составом и качеством.

Целью изобретения является повышение качества продукта за счет стабилизации массообменных характеристик при переменных режимах работы.

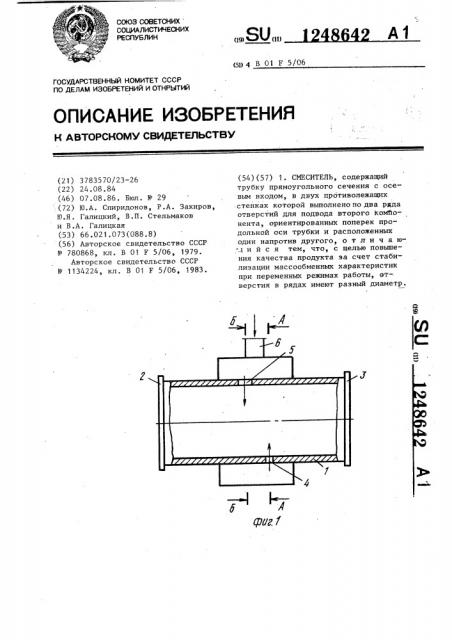

На фиг. 1 представлен смеситель, разрез; на фиг. 2 — разрез А — А на фиг. 1 на фиг. 3 — разрез Б-Б на фиг. 1..

Смеситель содержит трубку 1 прямоугольного поперечного сечения с осевым входом 2 и выходным штуцером 3.

В противолежащих стенках трубки выполнено по два ряда отверстий 4 и 5 для подвода второго компонента. Отверстия 4 имеют меньший диаметр (й,„), а отверстия 5 — больший (d,). Соотно1шение диаметров d /d> составляет

2,4-?,5. Ряды отверстий расположены один напротив другого и ориентированы поперек продольной оси корпуса. При этом порядок расположения отверстий шахматный. Смеситель имеет штуцер б для входа второго компонента. Для указанного диапазона соотношений диаметров отверстий величина смещения рядов отверстий большего диаметра.

2,5, при этом ряды отверстий большего диаметра смещены в сторону входа трубки по отношению к рядам отверстий меньшего диаметра на расстояние 0 3

0,4 расстояния между противолежащими стенками трубки.

f в сторону осевого входа трубки составляет 0,3-0,4.

Смеситель работает следующим образом, !

Первый компонент подается через осевой вход 2 по трубке 1 в виде сносящего потока. Второй компонент через штуцер б и через отверстия 4 и 5 подается внутрь трубки, где осуществляется смешение двух потоков.

Разное значение диаметров отверстий определяет разные значения глубины проникновения встречных струй, как следствие, пересечение их не в плоскости симметрии трубок и локализация не в центральной зоне массы поперечного компонента. Смещение точек соударения струй относительно плоскости симметрии ведет к повышению о стабильности характеристик при одновременном повышении качества смеси.

При соотношении диаметров отверстий

dg/d < 2,4 и dÄ,,> 2,5 значение параметра качества смешения уменьшается, в первом случае наступает относительное переобогащение центральной зоны трубки, а во втором — периферийных ее слоев.

При отклонении величины смещения

30 отверстий 5 от (0,3-0,4) расстояния между противолежащими стенками трубки стабильность массообменных характеристик также уменьшается.

1248642
