Реферат



СОЮЗ СОНЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

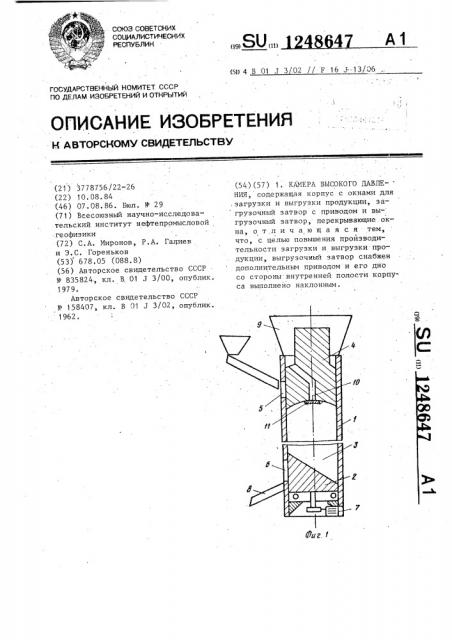

4 А1 ()9) (11) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCH0MV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3778756/22-26 (22) 10. 08. 84 (46) 07. 08. 86. Бюл. Ф 29 (71) Всесоюзный научно-исследовательский институт нефтепромысловой геофизики (72) С.A. Миронов, P А. Галиев и Э.С. Гореньков (53) 678.05 (088.8) (56) Авторское свидетельство СССР

N - 835824, кл. В. 01 5 3/00, опублик.

1979.

Авторское свидетельство СССР

N - 158407, кл. В )1 J 3/02, опублик.

1962. (1) 4 В 01 Л 3 02 // F 16 3- 13/06 (54,) (57) 1. КАМЕРА ВЫСОКОГО ДАВЛЕ-

НИЯ, содержащая корпус с окнами для ,загрузки и выгрузки продукции, загрузочный затвор с приводом и вы- грузочный затвор, перекрывающие .окна, отличающаяся тем, что, с целью повышения производительности загрузки и выгрузки продукции, выгрузочный затвор снабжен дополнительным приводом и его дно со стороны внутренней полости корпуса выполнено наклонным.

Камера по п.1, о т "1 -1 ч а ющ а я с я тем, что вьп рузочный зат12486 1 7 яор <. СТHII

pОT» БОКpyг О< 11 K0i)11yСс1

Изобретение относится к сосудам высокого давления и может т1рименяться 13 промьпилекности, где необходимо использовать обработку дав;1ением, например я консервной промышленности.

Цель изобретения — повышение произяодптс«к=кости загрузки и выгрузки продукции.

На фиг.1 изображена камера„ продольный разрез, на фиг.2 — вариант ны1к«лпения вь1грузочного затвора, (О - I3 H;IæHÅÌ ПОЛОжеНИИ, Š— в яерхп .1 попожеки11), на фиг.3 — вариант

I<.11.".<3pI I для обработки продуктов болт,щих размеров.

Кем< ра яысОКОI 0 давления сОстОит из сорпу< а I, 3ипккего выгрузочного затвора "., Образующего наклонкое дно 3, I!ap>,-I.:pI0 загрузочного затвора 4 с 1рпяодом, представляющего сооой <-.<«р1.<е111, с головкой цля создания поя13щенног0 давления внутри камеры. Корпус камеры имеет окно 5 в я<.1«х<1ей части цля загрузки и окно 6

13 iiaж;1ей части для выгрузки обрабатI)!13п:.:: <ОЙ пр0i«,"!(Tiии, Бы1 рузочный

aaт1<0p спабжек дaïîëí IòaëüíbII при кодом, например Злектродвигателем

7 . уст;;1оялепным с яозмож:1ос гью поI30I!0 1 а вокруг корпуса, К окну 6 подведен от . ерфорпрованкый лоток 8 для

paaZpaiIaII<.Isr обработанной продукции эт консерванта. Б верхней части корпуса камеры установлена воронка

9 для загрузки продукции сверху. . Загрузочкый ..«атвор 4 имеет цренажкое Отверстие 10 с клапаном 11 для транлияания воздуха и части консерванта цо перекрытия окна для за1 оузки, БыгpyзОчнь1й 3атнОр 2 в другом испо«IHeiI! H (фиг. 2) скабжек привоu011 в виде гидроцилиндра 12 и упорами 13, Камера работает следующим обра.—

:30М °

< акитарно обработа13кую продукцию загружают в камеру высокого давления через окно 5 и за THBaIoT консервактом (продукцию можно подавать

5 одновременно с коксервантом). Загрузочный затзор 4 опускают. Через дренажное отверстие страв 1ияают воздух до закрытия клаь ана консервантом. На загрузочный затвор воздействуют приводом и создают в камере повышенное давление. Бозцействие может быть разовое или пульсирующее. По окончании обработки выгруз01чный затвор поворачивают, открывая ранее перекрытое окно 6. Обработанная продукция с консервантом через окно 6 попацает на отперфорированный лоток„ гдс прод,кт отде.ляют от консерванта (госледний ути20 лизуют). По окончании процесса выгрузочкый затвор возвращают в исходное положение, перекрывая окно

6. Б это время загрузочный затвор поднимают вверх, открывая окко 5 для загрузки.

Б дальнейшем цикл повтÎряют, Б случае продукции, ск.10кной к закупоривакию, после окончания обработки затвор 2 опуск::<«т, капрж1ер, «8 Гицроцилиндром, открывая ок<1а 6 ..

Для полной разгрузки обработанной п110д к!

Предлагаемое ус гройство являет— ся прость3м по констр ;ции и обслуж1п«алию и позволяет l1 ... 111остью авто1

12486 4
