Устройство для укладки изделий в пакет

Устройство для укладки изделий в пакет

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (511 4 В 65 G 57/11

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

/5 2

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3802242/27-11 (22) 09.10.84 (46) 07.08.86. Бюл. № 29 (71) Проектно-конструкторский технологический институт Всесоюзного промышленного объединения «Союзуглемаш» (72) В. И. Гашников и А. М. Куценко (53) 621.869.72 (088.8) (56) Авторское свидетельство СССР № !94000, кл. В 65 G 57/00, 1965. (54) (57) УСТРОЙСТВО ДЛЯ УКЛАДКИ

ИЗДЕЛИЙ В ПАКЕТ, содержащее раму, установленные на ней приводной подающий конвейер, смонтированный на тележке, размегценной в горизонтальных направляющих, Beäó öåå звено вала которой кинематически связано с ведущим звеном вала конвейера, и накопитель, отличающееся тем, „„SU„„1248912 А1 что, с целью расширения технологических возможностей путем обеспечения укладки изделий различных размеров, оно снабжено смонтированными на приводном валу тележки упором и свободно расположенными между последним и ведущим звеном вала тележки втулками, каждая из которых выполнена с диаметрально противоположными торцовыми упорами, установленными с зазором и с возможностью взаимодействия с упорами смежных втулок, при этом ведущее звено вала тележки установлено с возможностью поворота относительно вала и выполнено с торцовым упором, упоры ведущего звена и вала тележки установлены с возможностью взаимодействия с упорами соответственно одной и другой крайних втулок.

1248912

7 10 ff // 1 О

Рие Г

l..iè, »iiè е. н Л !1!срвиков

1е»рсл 1! Верее Корректор Рен сгник

Тираж 881 . 1 одн и с нос

Вс1ИИГ1И Гос»дарственного комитета C(ГР по делам ивовретений и oTKpblTHH

118035, Москва, )K---З5, Раугвская наб., д. 4<5

Филиал ППП «Патент», г. Ужгород, ул !1роектная. 4

Ре иктор В. Иванов;3

Лакан 4181ig I!I

Изобретение относится к механизации погрузочно-разгрузочных работ, а именно к устройствам для укладки изделий в пакет.

11елью изобретения является расширение технологических возможностей путем укладки изделий различных размеров.

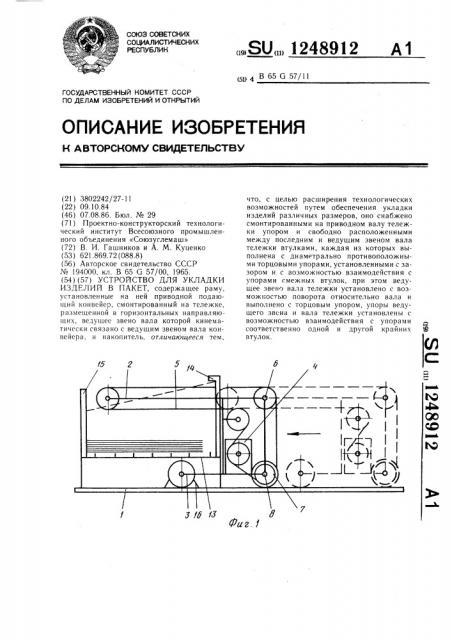

На фиг. изображено устройство, вид сбоку; на фиг. 2 -- вид А на фиг. 1.

Устройство состоит из рамы 1, подающего конвейера 2, смонтированного на тележке 3 с приводом 4, связанного !1епью 5 со звездочками 6 конвейера и звездочкой 7 приводного вала 8 тележки 3. Звездочка 7 своим упором 9 взаимодействует с упором 10 втулок 1, зацепляющихся друг с другом последовательно и свободно сидя!цих HB валу 8. Упор 10 последней втулки

11 зацепляется с упором 12, жестко зак; опл: !1ным !Ia валу 8. Под конвейером 2 неподвижно на полу цеха установлен накопитель 13 с упором 14 и дополнительным упором-стойкой 5. Для возможного предотвращения отхода тележки 3 в момент родни кения Ilo конвейеру 2 изделия, Tp !4æêà 3 фиксируется подпружиненным фик.

Устройство работает следующим образом.

После включения привода 4 цепи 5, на"янутые на звездочки 6, перемещают изделие (не показано) до упора 14 накопителя

13. Одновременно цепь 5, вращая звездочку 7 (приводного вала 8 тележки 3), приводит в зацепление ее упор 9 с упором !О втулок

11, последовательно поворачивая каждх ю из них на один оборот. Когда упор 10 последней втулки 1! зацепляется с упором 11, жестко связанным с приводным валом 8, тележка 3 вместе с конвейером начинает движение в сторону движения цепи 5. В

1О зто время упор 14, удерживая изделие, сталкивает его с конвейера 2. По мере отхода конвейера 2 за упор 14 (показано штриховыми линиями), укладываемое изделие крайним по ходу движения концом опускается вниз и, соскальзывая, упирается в упор-стойку 15, постепенно съезжая по нему в накопитель 13. Находясь одним краем в накопителе !3, изделие по мере отхода конвейера 2 за упор 14 наклоняется к накопителю 13 и падает на него. Затем те. Iеж ка 3 с конвейером 2 воз вра щается в исходное положение и цикл с укладкой следующего листа повторяется. При необходимости можно легко и в широких пределах регулировать ход тележки 3 (а следовательно и длины уклады ваемых изделий) за счет жесткого связывания между собой соседних втулок 11 по две и более.
