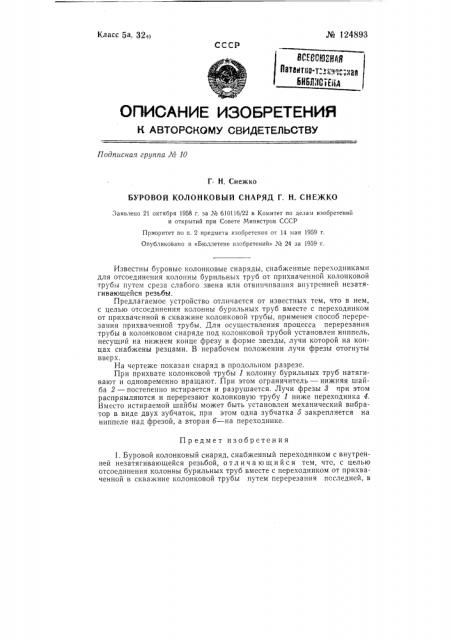

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа Л0 10

Г Н. Снежко

БУРОВОЙ КОЛОНКОВЫЙ СНАРЯД Г. Н. СНЕЖКО

Заявлено 21 октября 1958 г. за g<> 610116/22 в Комитет по делам изобретений и открытий при Совете Министров СССР

Приоритет по и. 2 предмета изобретения от 14 мая 1959 г.

Опубликовано в «Бюллетене изобретений» М 24 за 1959 г.

Известны буровые колонковые снаряды, снабженные переходниками для отсоединения колонны бурильных труб от прихваченной колонковой трубы путем среза слабого звена или отвинчивания внутренней незатягивающейся резьбы.

Предлагаемое устройство отличается от известных тем, что в нем, с целью отсоединения колонны бурильных труб вместе с переходником от прихваченной в скважине колонковой трубы, применен способ перерезания прихваченной трубы. Для осуществления процесса перерезания трубы в колонковом снаряде под колонковой трубой установлен ниппель, несущий на нижнем конце фрезу в форме звезды, лучи которой на концах снабжены резцами. В нерабочем положении лучи фрезы отогнуты вверх.

На чертеже показан снаряд в продольном разрезе.

При прихвате колонковой трубы 1 колонну бурильных труб натягивают и одновременно вращают. При этом ограничитель — нижняя шайба 2 — постепенно истирается и разрушается. Лучи фрезы 8 при этом распрямляются и перерезают колонковую трубу 1 ниже переходника 4.

Вместо истираемой шайбы может быть установлен механический вибратор в виде двух зубчаток, при этом одна зубчатка б закрепляется на ниппеле над фрезой, а вторая б — на переходнике.

Предмет изобретения

1. Буровой колонковый снаряд, снабженный переходником с внутренней незатягивающейся резьбой, отл ич а ю щи йся тем, что, с целью отсоединения колонны бурильных труб вместе с переходником от прихваченной в скважине колонковой трубы путем перерезания последней, в № 124893 переходнике установлен ниппель, несущий на нижнем конце фрезу в форме звезды, лучи которой на концах снабжены резцами и для придания фрезе нерабочего положения отогнуты вверх, а для автоматического включения фрезы в работу путем распрямления ее лучей для перереза ния колонковой трубы в зоне переходника, ниппель снабжен ограничителем, например, в виде шайоы, постепенно разрушаемой при взаимодействии ее с корпусом переходника при вращении подтянутой колонны бурильных труб.

2. Буровой колонковый снаряд по п. 1, о тл ич а ю щи и ся тем, что в качестве разрушаемого ограничителя используют механический вибратор, одна зубчатка которого смонтирована на ниппеле под фрезой, а вторая — на переходнике.
