Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (1) 4 В 66 С 23 34

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ а сС вР

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3828415/27-11 (22) 20.12.84 (46) 07.08.86. Бюл. № 29 (71) Всесоюзный конструкторско-технологический институт по механизации монтажных и специальных строительных работ (72) Е. П. Корзников, М. Д. Давыдов и П. И. Семенов (53) 621.873 (088.8) (56) Руководство по эксплуатации крана монтажного специального МКТ вЂ” 40. — М.:

ЦКБ Главстроймеханизации Минмонтажспецстроя СССР, 1973, с. 15, 129. (54) (57) 1. СТРЕЛОВОЙ ГРУЗОПОДЪЕМHblA КРАН, содержащий поворотную платформу, на которой смонтированы стрела со стреловым полиспастом и портал, включающий раму и поворотную укосину с поперечиной, на которой закреплена концевая ветвь каната стрелового полиспаста, отличающийся тем, что, с целью повышения удобства эксплуатации, он снабжен рамкой со стойками, шарнирно закрепленной одним концом на раме портала и несущей на другом конце рамки для опирания каната стрелового полиспаста, а в средней части блоки, смонтированными на поперечине укоÄÄSUÄÄ 1248943 А1 сины кронштейнами с проушинами, дополнительными блоками, закрепленными на оси поворота укосины и размещенными в упомянутых проушинах, и дополнительным канатом с ограничителем хода, огибающим дополнительные блоки и блоки рамки и образующим с ними монтажный полиспаст, причем один конец дополнительного каната закреплен на оси дополнительных блоков, а другой на кольцевой ветви каната стрелового полиспаста.

2. Кран по п. 1, отличающийся тем, что кронштейны выполнены со скосами и установлены с возможностью взаимодействия скосов со стойками рамки.

3. Кран по п. 1, отличающийся тем, что ограничитель хода каната монтажного полиспаста выполнен в виде зажимов, распо- ® ложенных на расстоянии l от точки крепления свободного конца каната стрелового Ц, полиспаста, определяемом по формуле С

L= (А — Б) ха, где А — расстояние между осями блоков монтажного полиспаста в транспортном положении.

Ою

Б — то же, в рабочем положении; а — расчетная кратность монтажного полиспаста.

1248943

TpoHcпО)эянб!и

Изобретение относится к подъемно-транспортным машинам, а именно к стреловым грузоподъемным кранам для монтажных работ.

Цель изобретения — повышение безопасности и снижение стоимости монтажа башенно-стрелового оборудования путем осуществления подъема укосины без использования дополнительного подъемно-транспортного оборудования.

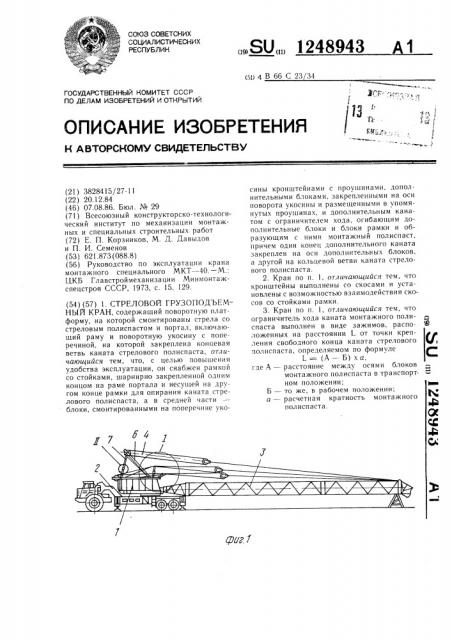

На фиг. 1 изображен кран со стрелой и укосиной в рабочем и транспортном положениях; на фиг. 2 — узел 1 на фиг. 1 (рамка в транспортном положении); на фиг. 3 — узел

1 на фиг. 1 (рамка в рабочем положении); а фиг. 4 — вид А на фиг. 3; на фиг. 5 — разрез Б — Б на фиг. 4; на фиг. 6 — вид В на фиг. 3; на фиг. 7 — узел 11 на фиг. 1; на фиг. 8 — вид Г на фиг. 7; на фиг. 9 --- укосина в рабочем и транспортном положениях; на фиг. 10 — монтажный полиспаст с блоками на поперечине укосины и рамки.

На поворотной платформе 1 стрелового крана 2 смонтирована стрела 3 со стреловым полиспастом 4 и портал, включаю. щий раму 5 и поворотную укосину 6 с шарнирными оттяжками 7, жестко фиксированными пальцем 8. К раме 5 портала шарнирно закреплена рамка 9 со стойками 10, на конце рамки 9 смонтированы ролики 11 для опирания канатов 12 стрелового полиспаста, а в средней части закреплены блоки 13. На поперечине 14 укосины 6 смонтированы кронштейны 15 с проушинами 16, в которые соосно оси 17 поворота укосины установлены дополнительные блоки 18, огибаемые канатом 19, которые вместе с дополнительными блоками 13 образуют монтажный полиспаст.

Кронштейны 15 выполнены со скосами 20, взаимодействующими со стойкой 10 рамки 9 и обеспечивающими при опускании ук..сины 6 плавное складывание рамки 9.

Один конец дополнительного каната 19 монтажного полиспаста закреплен при помощи зажимов 21 к свободному концу каната

12 стрелового полиспаста, причем расстояние

L от места установки зажимов 21 до точки крепления свободного конца каната 12 стрелового полиспаста на поперечине укосины определяется по формуле

10 L= (А — Б) ха, где А — Б — ход монтажного полиспаста; а — кратность монтажного полиспаста, определяемые расчетом.

Подъем укосины при монтаже башеннострелового оборудования осуществляется следующим образом.

Включают стреловую лебедку на подъем, при этом, натягиваясь, канат 12 стрелового полиспаста 4 приводит в действие связанный с ним зажимами 21 канат 19 монро тажного полиспаста, обеспечивая тем самым подъем рамки 9. Рамка 9, поднятая в рабочее положение, поднимает своими роликами 11 канаты 12 стрелового полиспаста, создавая плечо для подъема укосины в рабочее положение стреловой лебедкой. Поднятая в рабочее положение укосина 6 фиксируется складывающимися оттяжками 7, жестко соединенными пальцем 8.

Приведение укосины 6 в транспортное положение производится в обратном порядке. Укосина, опускаясь, своим кронштейном

15, выполненным со скосами 20, направляет рамку 9 вокру своего шарнира. Дальнейшее опускание рамки происходит за счет ее собственного веса и веса каната 12 стрелового полиспаста 4. При этом опускание укосины происходит плавно, без удара о платформу крана.

1248943

1248943.у толю спорною ломаю ыУ

Составитель М. Г1ерсова

Техред И. Верес Корректор A. Обручар

Тираж 799 Подписное

BH ИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Рауьвская наб., д. 4!5

Филиал ПГ!П «Патент», г. Ужгород, ул. Проектная, 4

Редактор Е. Папи

Заказ 4188/21
