Реферат



СО1ОЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (И) (gI) 4 С 02 F 1/14

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPbITVM (21) 3739887/31-26 (22) 11,05,84 (46) 07.08.86. Бюл. 9 29 (71) Казахский ордена Трудового Красного Знамени педагогический институт им. Абая (72) П, А. Джубалиева, Н. Д. Абдуллина и А; Н. Пеньков (53) 66.048.541(088.8) (56) Патент США У 4135985, кл. 202-176, 1979.

Патент США Ф 3159554, кл. 202-234, !964,. (54)(57) СОЛНЕЧНЫЙ ОПРЕСНИТЕЛЬ I содержащий бассейн, вдоль стенки которого установлена параллельно дополнительная внутренняя стенка с образованием U-образного канала, прозрачную наклонную кровлю, трубу для отвода дистиллята, патрубок подачи исходной воды, отличающийся тем, что, с целью повышения производительности за счет предотвращения испарения дистиллята в объеме опреснителя, труба для отвода дистиллята выполнена с продольным щелевым отверстием, установлена вдоль кровли между стенками и прикреплена герметично к их верхним торцам и к наружной поверхности кровли одной кромкой щелевого отверстия.

l2489

Труба 8 устанавливается таким образом, чтобы верхняя часть предохраняла дистиллят от прямого попадания солнечных лучей во избежании вторичСоставитель Е, Сотникова

Редактор Н. Яцола Техред Г,Геобер .Орректор A.o Зимокосов

Заказ 4I9l/22

Тираж 884 Подписное

ВНИИПИ Государственного комитета СС Р по делам изобретений и открытий

113035, Москва, Ж-35, Рауша. .ая наб;„ rt;-. 4/5

Производ=твенно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4

Изобретение относится к использованию солнечной энергии, в частности для опреснения соленой воды, и может быть применено в южных районах страны с высоким уровнем солнечной радиации для водообеспечения населенных пунктов и пастбищ, испытывающих дефицит пресной воды и располагающих соленой водой.

Цель изобретения — повышение про- 10 изводительности солнечного опреснителя sa счет предотвращения испарения дистиллята в объеме опреснителя.

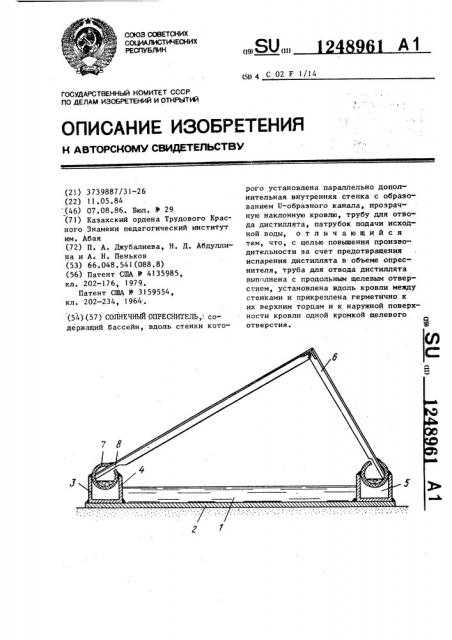

На чертеже изображен солнечный опреснитель, продольный разрез. 15

Опреснитель содержит бассейн с днищем 2 из асбоцемента, наружной стенкой 3 и дополнительной внутренней стенкой 4, образующими U-образный канал 5, которые могут быть выполнены, 20 например, из U-образных асбоцементных элементов, прикрепленных к днищу, прозрачную двухскатную кровлю 6„ трубу

7 для сбора и отвода дистиллята, прикрепленную герметично к стенкам 3 и 4 25 ,и выполненную с продольным щелевым отверстием 8, наружная кромка которого прикреплена к кровле, а внутренняя -

Г направлена вдоль кровли, и патрубок дпя ввода; исходной воды {не показан). 30 1 2 ной конденсации U-образный канал 5 образует хорошую теплоизоляцию, так как заполнен сухим воздухом и не имеет сообщения с внутренней полостью опреснителя.

Солнечный опреснитель работает спедующим образом.

Под действием солнечных лучей минерализованная вода, находящаяся в асбестоцементном бассейне. нагревателя, испаряется и конденсируется на внутренней поверхности прозрачной кровли б, стекает тонкой пленкой в трубу 7 для сбора дистиллята. Полученный дистиллят отводится иэ опреснителя в бак-аккумулятор пресной воды (не показан) .

Применение асбестоцементного бассейна позволяет снизить металло-, материалоемкость H стоимость опреснителя, упростить его монтаж на месте применения. Небольшой вес отдельных деталей позволяет собирать такой опреснитель вручную. В предлагаемой конструкции материалоемкость бассейна составляет 25 кг/м, в то время, как у железобетонного она равна 250300 кг/м . В асбестоцементном бассейне металла нет, тогда как в железобетонном лотке его содержится l5—

20 кг/м . Таким образом, предлагаемая установка позволяет экономить 15—

20 кг стали с каждого квадратного метра опреснителя и около 250-300 кг бетона.
