Способ получения анионита

Способ получения анионита

Иллюстрации

Показать все

Реферат

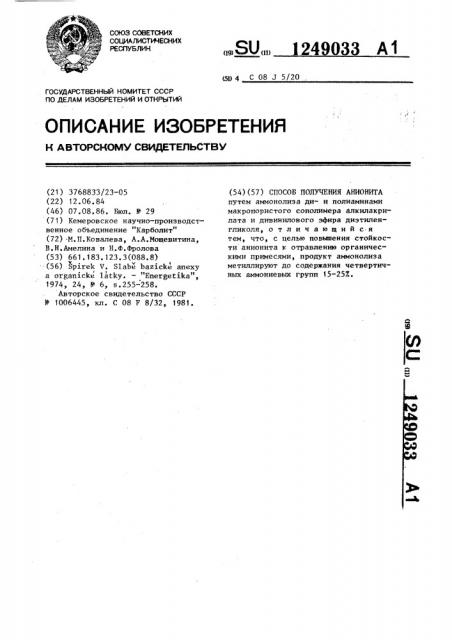

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

249033 А1 (19) (Ю (5ц 4 С 08 3 5/20

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3768833/23-05 (22) 12.06.84 (46) 07.08.86. Бюл. И- 29 (71) Кемеровское научно-производственное объединение "Карболит" (72) -M.Ï.Êîâaëåâà, А.А.Мощевитина, В.H.Àìåëèíà и Н.Ф.Фролова (53) 661.183.123.3(088.8) (56) 5pirek V. Slabe bazicke anexy а organicke latky. — "Energetika", 1974, 24, В 6, s.255-258.

Авторское свидетельство СССР

М 1006445, кл. С 08 F 8/32, 1981. (54) (57) СПОСОБ ПОЛУЧЕНИЯ АНИОНИТА путем аммонолиза ди- и полиаминами макропористого сополимера алкилакрилата и дивинилового эфира диэтиленгликоля, отличающийся тем, что, с целью повьапения стойкости анионита к отравлению органическими примесями, продукт аммонолиза метиллируют до содержания четвертичных аммониевьи групп 15-25Х.

Осмотическая стабильностьь ° Й

Расход щелочи на регенера цню ° г/г-эк

Стойкость анионита

Дннамич кая емKOCTb c заданным расходо щелочи, мг-экн/

Количес

Во по Гл щенных гуминов кислот, г/л (5 циклов) Количес во десо бирован ных гуминовых кислот г/л (5 циклон) Анионит о че ерти

ым рупп авле ню,й

3,38

800

Известный

256 32,0 2400

226 30,0 2000

756

З,t6

56,0 700

52,0 650

30,0 680

65,0 400

80,0 2200

82,0 2100

80,0 2200

75,0 1500

1,3

11оЕас1г. АЭ-41 (ГДР)

1.evatit МР-64 (ФРГ)

0stion ЛИР (ЧССР) 746

0,3

417

0,3

306

1 2

590

0,28

570 °

170, Amber1it JRA-,900(США) 0 8

0,7

480

3,7

Предлагаемый 1

0,6

1200

960

0,9

1156

3,2

0 65 1108

886

2,9 . 0,7

1095

821

ВНИИПИ Заказ 4197/25 Тираж 470 Подписное

Произв.-полигр. пр-тие, г. Ужгород, ул. Проектная, 4

1 1

Изобретение относится к синтезу ионообменных материалов, которые мо-, гут быть использованы в процессах очистки воды при водоподгoTQBKp на тепловых электростанциях.

Цель изобретения — повышение стойкости анионита к отравлению органическими примесями.

Пример 1. 100 г продукта аммонолиза диэтилентриамином макросетчатого сополимера метилметакрилата и дивинилового эфира диэтиленгликоля обрабатывают 60 смэ метанола и 1 г 96Х-ной серной кислоты. Смесь о нагревают до 120 С в автоклаве, выдерживают 1 ч, охлаждают, отделяют от раствора, промывают 5Х-ной соляной кислотой, затем водой до нейтральной реакции по метиловому оранжевому. Полученный анионит содержит

15_#_ четвертичных групп-.

Пример 2. 100 г продукта аммонолиза диэтилентриамина макросетчатого сополимера метилакрнлата

Из таблицы видно, что анионит, полученный по предлагаемому способу, имеет высокую стойкость к отравлению органическими примесями, что позволит с успехом использовать его в фильтрах для предочистки воды. Ис249033

1 и дивинилового эфира диэтиленгликоля обрабатывают 90 r муравьиной кисо лоты, смесь нагревают до 90 С постепенно добавляют 90 г формалина и выдерживают в течение 2 ч, Анионит содержит 25Х четвертичных групп.

Пример 3. Метилирование проводят в течение 1,5 ч по примеру

1, используя продукт аммонолиза полиэтиленполиамином макросетчатого сополимера MPTHJIBKpHJIBTB и дивинилового эфира диэтиленгликоля. Анионит содержит 20Х четвертичных групп.

Пример 4, Метилирование проводят в течение 2 ч по примеру 1, используя продукт аммонолиза этилендиамином макросетчатого сополимера метилакрилата и дивинилового эфира диэтиленгликоля, Анионит содержит

25Х четвертичных групп.

В таблице представлены результаты испытаний по известным и по предлагаемому способам.

t00 98

100 98

200 88

200 85

200 85

200 75

100 98

100 98

100 98

100 98 пользование предлагаемого анионита для предочистки воды от органических примесей значительно повысит срок службы анионита АВ-178, используемого в процессах водоподготовки на

55 тепловых электростанциях.
