Устройство для ориентирования забойных инструментов в скважине

Устройство для ориентирования забойных инструментов в скважине

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (504 E 21 В 47 02

OllHCAHHE ИЗОБРЕТЕНИЯ

К А BTOPGHOMY СВИДЕТЕЛЬСТВУ

Acmkp сдюга лулараса

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3874898/22-03 (22) 28,01,85 (46) 07,08.86. Бюл. !1 29 (71) Комплексная опытно-методическая партия Управления геологии БССР (72) Г.И.1!!андалов, !О.А.Данилов и В,Н.Папин (53) 622.243.64(088.8) (56) Авторское свидетельство СССР

Ф 825883, кл. Е 21 В 47/024, 1979.

Авторское свидетельство СССР

В 1032175, кл. Е 21 В 47/02, 1981. (54)(57) УСТРОЙСТВО ДЛЯ ОРИЕНТИРОВАНИЯ ЗАБОЙНЪ!Х ИНСТРУМЕНТОВ В СКВАЖИНЕ, .,80,» 1249154 а 1 содержащее корпус переходника со шпонкой и центральным отверстием для прохождения ведущей трубы и регистрирующий элемент апсидального угла, о т л и ч а ю щ е е с я тем, что, с целью повышения точности и.расширения диапазона измерения, в корпусе переходника выполнена кольцевая цилиндрическая полость, которая заполнена индикаторным веществом, а регистрирующий элемент выполнен в виде съемной цилиндрической втулки и установлен внутри кольцевой цилиндрической полости.

1249)54

Составитель А.Цветков

Техред Л.Олейник Корректор И. Муска

Редактор O,йрковецкая

Заказ 4209/31 Тираж 548 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб,, д, 4/5

Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4

Изобретение относится к бурению скважин, а конкретно к ориентированию забойных инструментов в скважине, например керноскопов.

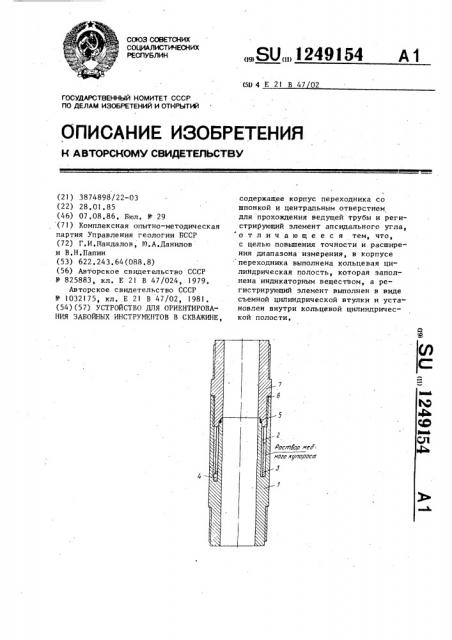

Целью изобретения является повы- 5 шение точности и расширение диапазона измерения., На,чертеже показано устройство для ориентирования забойных инструментов в скважине.

Устройство состоит из корпуса-переходника 1, мерного цилиндра 2, внутренней полости 3 в корпусе, шпонки 4, резиновых уплотнительных колей 5 и 6 и крышки 7. 13

Устройство работает следующим образом.

Внутренняя полость 3 корпуса переходника 1 тщательно очищается и про20 мывается водой. Заливается 67-ный раствор медного купороса и дается вы,» держка в течение 20-30 мин. За это время стенки внутренней полости окон25 чательна очищаются и покрываются тонкой омедненной пленкой. После этого отработанный раствор выливается, внутренняя полость вторично промывается водой и в нее закладывается мерный цилиндр 2 который от проворачивания удерживается шпонкой 4, совмещенной с плоскостью отбуривания, Затем в полость в зависимости от глубины скважины заливается либо. готовый 3-57-ный раствор медного купороса либо вода с навеской порошкового медного купдроса. При этом медный цилиндр должен быть погружен в жидкость на 1/3 длины. После этого устанавливают резиновые уплотнительные кольца 5 и 6 и заворачивают крышку 7.

Собранное устройство монтируют в буровой снаряд и опускают в скважину, На нужной глубине производят ориентирование забойного инструмента. Угол наклона и положение апсидальной плоскости определяют по отпе чатку мениска на поверхности мерного цилиндра 2. Время выдержки, необходимое для получения мениска, в течение которого забойный инструмент . должен находиться в статическом со стоянии, зависит от глубины скважины и концентрации раствора медного купороса и составляет 15-80 мин. После выдерживания в течение необходимого времени буровой снаряд поднимают из скважины, мерный цилиндр 2 извлекают и по отпечатку мениска на нем производят необходимые измерения.
